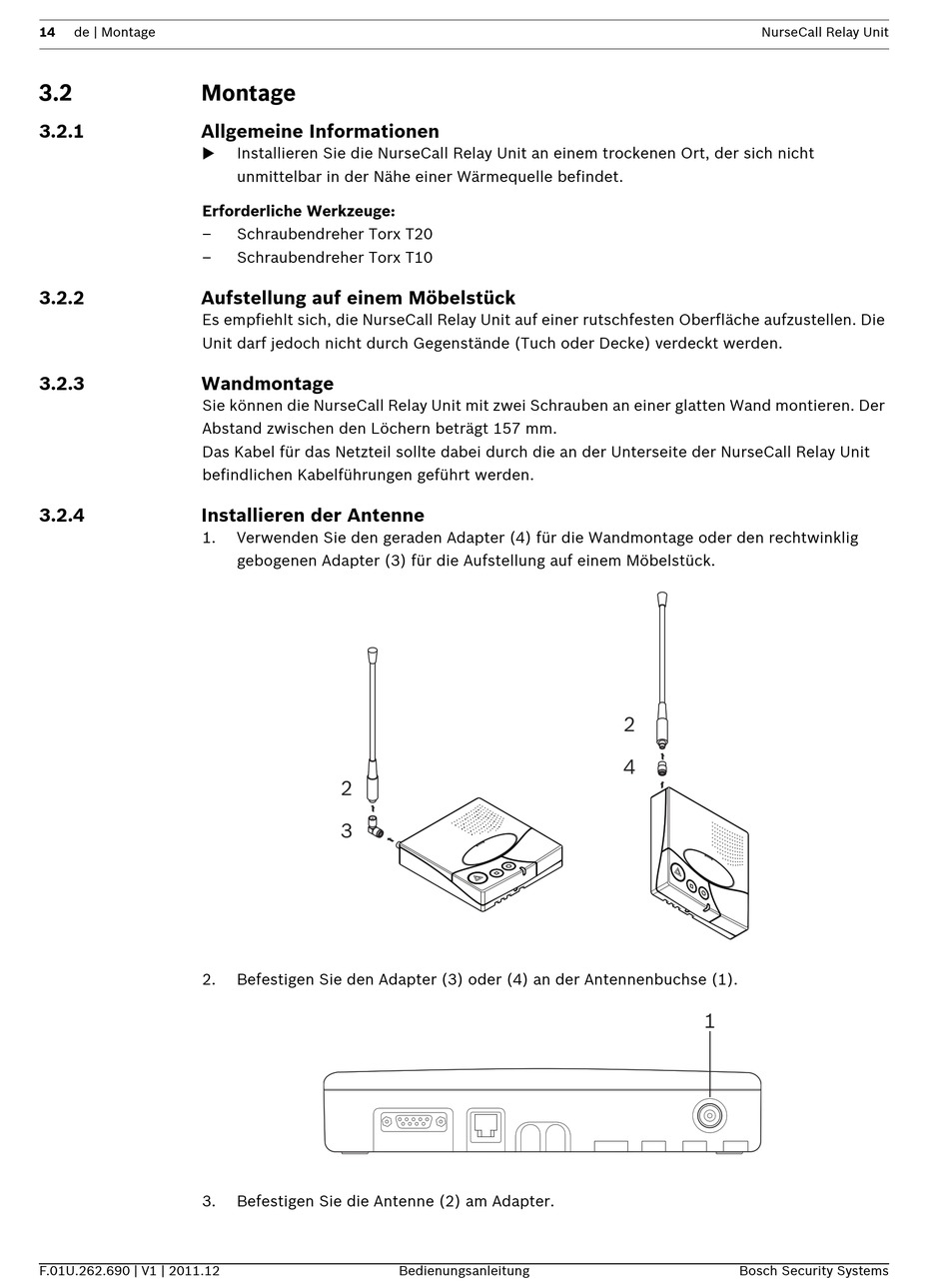

de | Montage
3.2
Montage
3.2.1
Allgemeine Informationen
Erforderliche Werkzeuge:
–
–
3.2.2
Aufstellung auf einem Möbelstück
Es empfiehlt sich, die NurseCall Relay Unit auf einer rutschfesten Oberfläche aufzustellen. Die
Unit darf jedoch nicht durch Gegenstände (Tuch oder Decke) verdeckt werden.
3.2.3
Wandmontage
Sie können die NurseCall Relay Unit mit zwei Schrauben an einer glatten Wand montieren. Der
Abstand zwischen den Löchern beträgt 157 mm.
Das Kabel für das Netzteil sollte dabei durch die an der Unterseite der NurseCall Relay Unit
befindlichen Kabelführungen geführt werden.
3.2.4
Installieren der Antenne
1.
2.
3.
F.01U.262.690 | V1 | 2011.12
Installieren Sie die NurseCall Relay Unit an einem trockenen Ort, der sich nicht
unmittelbar in der Nähe einer Wärmequelle befindet.
Schraubendreher Torx T20
Schraubendreher Torx T10
Verwenden Sie den geraden Adapter (4) für die Wandmontage oder den rechtwinklig
gebogenen Adapter (3) für die Aufstellung auf einem Möbelstück.
2
3
Befestigen Sie den Adapter (3) oder (4) an der Antennenbuchse (1).
Befestigen Sie die Antenne (2) am Adapter.
Bedienungsanleitung
NurseCall Relay Unit
2
4
1
Bosch Security Systems
