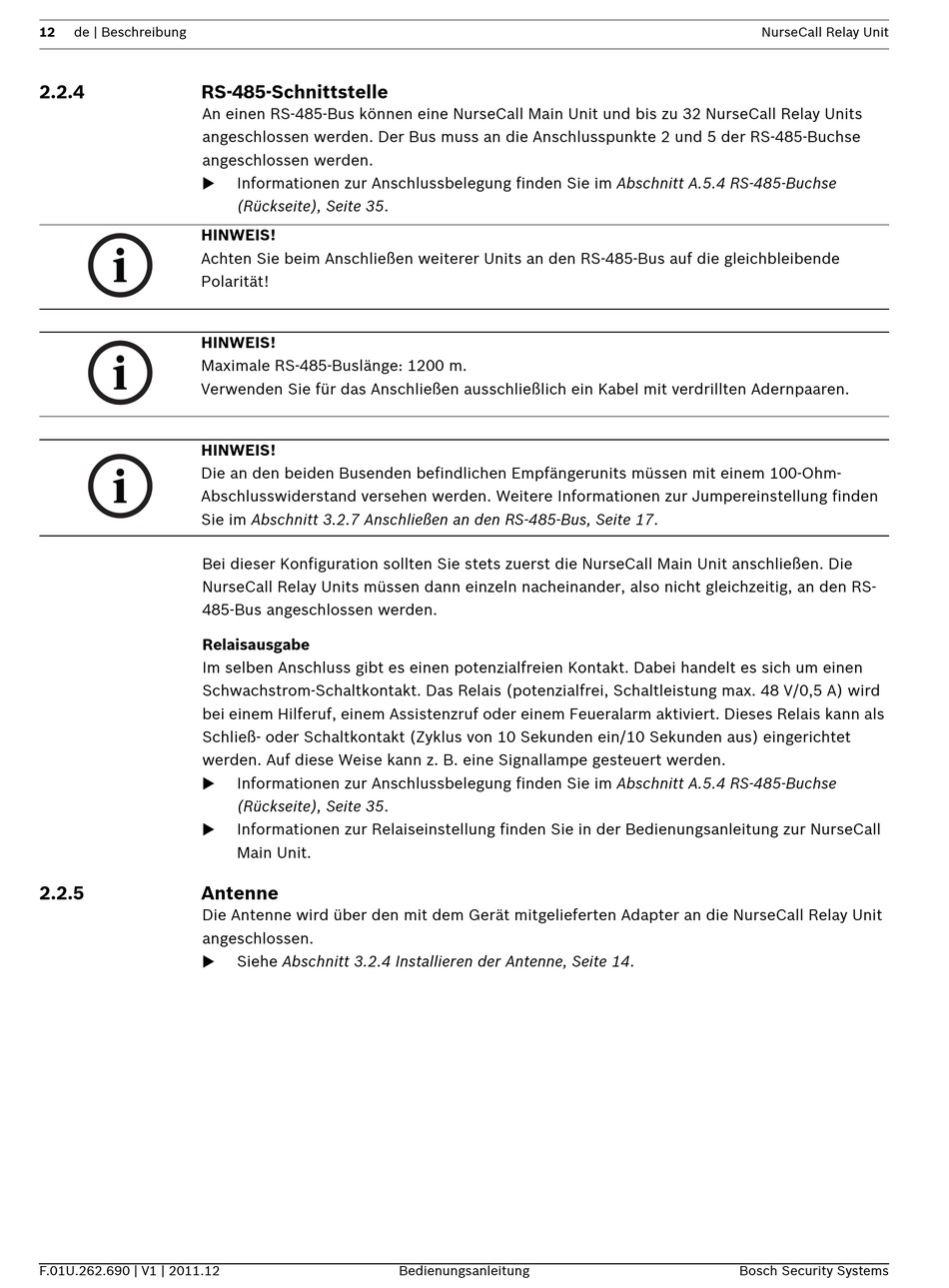

12
de | Beschreibung
2.2.4
RS-485-Schnittstelle
An einen RS-485-Bus können eine NurseCall Main Unit und bis zu 32 NurseCall Relay Units
angeschlossen werden. Der Bus muss an die Anschlusspunkte 2 und 5 der RS-485-Buchse
angeschlossen werden.
HINWEIS!
Achten Sie beim Anschließen weiterer Units an den RS-485-Bus auf die gleichbleibende
Polarität!
HINWEIS!
Maximale RS-485-Buslänge: 1200 m.
Verwenden Sie für das Anschließen ausschließlich ein Kabel mit verdrillten Adernpaaren.
HINWEIS!
Die an den beiden Busenden befindlichen Empfängerunits müssen mit einem 100-Ohm-
Abschlusswiderstand versehen werden. Weitere Informationen zur Jumpereinstellung finden
Sie im Abschnitt 3.2.7 Anschließen an den RS-485-Bus, Seite 17.
Bei dieser Konfiguration sollten Sie stets zuerst die NurseCall Main Unit anschließen. Die
NurseCall Relay Units müssen dann einzeln nacheinander, also nicht gleichzeitig, an den RS-
485-Bus angeschlossen werden.
Relaisausgabe
Im selben Anschluss gibt es einen potenzialfreien Kontakt. Dabei handelt es sich um einen
Schwachstrom-Schaltkontakt. Das Relais (potenzialfrei, Schaltleistung max. 48 V/0,5 A) wird
bei einem Hilferuf, einem Assistenzruf oder einem Feueralarm aktiviert. Dieses Relais kann als
Schließ- oder Schaltkontakt (Zyklus von 10 Sekunden ein/10 Sekunden aus) eingerichtet
werden. Auf diese Weise kann z. B. eine Signallampe gesteuert werden.
2.2.5
Antenne
Die Antenne wird über den mit dem Gerät mitgelieferten Adapter an die NurseCall Relay Unit
angeschlossen.
F.01U.262.690 | V1 | 2011.12
Informationen zur Anschlussbelegung finden Sie im Abschnitt A.5.4 RS-485-Buchse
(Rückseite), Seite 35.
Informationen zur Anschlussbelegung finden Sie im Abschnitt A.5.4 RS-485-Buchse
(Rückseite), Seite 35.
Informationen zur Relaiseinstellung finden Sie in der Bedienungsanleitung zur NurseCall
Main Unit.
Siehe Abschnitt 3.2.4 Installieren der Antenne, Seite 14.
Bedienungsanleitung
NurseCall Relay Unit
Bosch Security Systems
