NurseCall Relay Unit

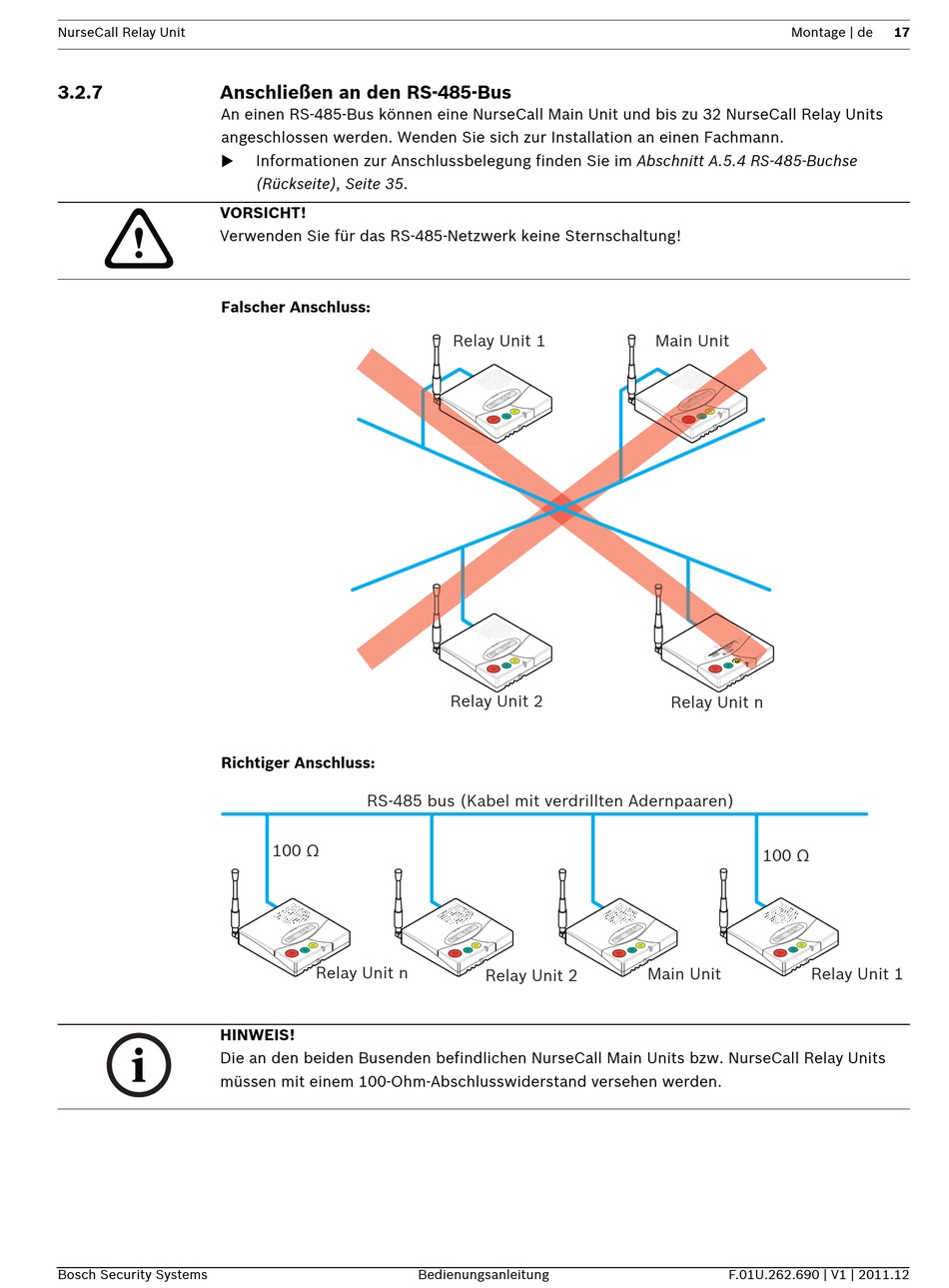

3.2.7 Anschließen an den RS-485-Bus
An einen RS-485-Bus können eine NurseCall Main Unit und bis zu 32 NurseCall Relay Units
angeschlossen werden. Wenden Sie sich zur Installation an einen Fachmann.

VORSICHT!
Verwenden Sie für das RS-485-Netzwerk keine Sternschaltung!
Falscher Anschluss:
Richtiger Anschluss:
HINWEIS!
Die an den beiden Busenden befindlichen NurseCall Main Units bzw. NurseCall Relay Units
müssen mit einem 100-Ohm-Abschlusswiderstand versehen werden.
Bosch Security Systems
Informationen zur Anschlussbelegung finden Sie im Abschnitt A.5.4 RS-485-Buchse
(Rückseite), Seite 35.
RS-485 bus (Kabel mit verdrillten Adernpaaren)
100 Ω
Relay Unit n
Bedienungsanleitung
Relay Unit 1
Relay Unit 2
Relay Unit 2
Montage | de
Main Unit
Relay Unit n
100 Ω
Main Unit Relay Unit 1
F.01U.262.690 | V1 | 2011.12
17
