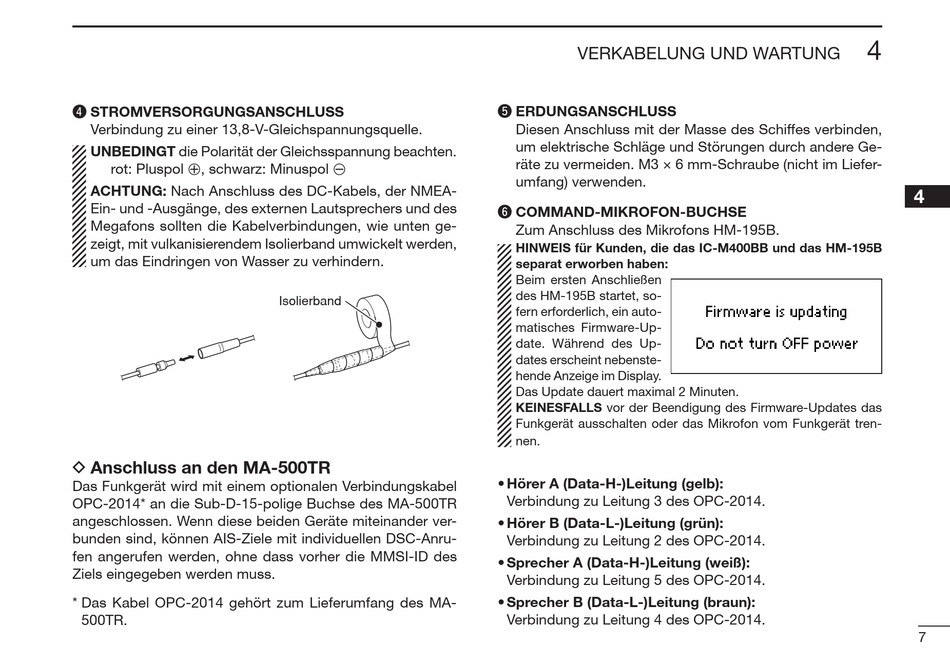

r STROMVERSORGUNGSANSCHLUSS
Verbindung zu einer 13,8-V-Gleichspannungsquelle.
UNBEDINGT die Polarität der Gleichsspannung beachten.
rot: Pluspol +, schwarz: Minuspol _
ACHTUNG: Nach Anschluss des DC-Kabels, der NMEA-
Ein- und -Ausgänge, des externen Lautsprechers und des
Megafons sollten die Kabelverbindungen, wie unten ge-
zeigt, mit vulkanisierendem Isolierband umwickelt werden,
um das Eindringen von Wasser zu verhindern.
D Anschluss an den MA­500TR
Das Funkgerät wird mit einem optionalen Verbindungskabel
OPC-2014* an die Sub-D-15-polige Buchse des MA-500TR
angeschlossen. Wenn diese beiden Geräte miteinander ver-
bunden sind, können AIS-Ziele mit individuellen DSC-Anru-
fen angerufen werden, ohne dass vorher die MMSI-ID des
Ziels eingegeben werden muss.
* Das Kabel OPC-2014 gehört zum Lieferumfang des MA-
500TR.
Isolierband
VERKABELUNG UND WARTUNG
t ERDUNGSANSCHLUSS
Diesen Anschluss mit der Masse des Schiffes verbinden,
um elektrische Schläge und Störungen durch andere Ge-
räte zu vermeiden. M3 × 6 mm-Schraube (nicht im Liefer-
umfang) verwenden.
y COMMAND­MIKROFON­BUCHSE
Zum Anschluss des Mikrofons HM-195B.
HINWEIS für Kunden, die das IC­M400BB und das HM­195B
separat erworben haben:
Beim ersten Anschließen
des HM-195B startet, so-
fern erforderlich, ein auto-
matisches Firmware-Up-
date. Während des Up-
dates erscheint nebenste-
hende Anzeige im Display.
Das Update dauert maximal 2 Minuten.
KEINESFALLS vor der Beendigung des Firmware-Updates das
Funkgerät ausschalten oder das Mikrofon vom Funkgerät tren-
nen.
• Hörer A (Data­H­)Leitung (gelb):
Verbindung zu Leitung 3 des OPC-2014.
• Hörer B (Data­L­)Leitung (grün):
Verbindung zu Leitung 2 des OPC-2014.
• Sprecher A (Data­H­)Leitung (weiß):
Verbindung zu Leitung 5 des OPC-2014.
• Sprecher B (Data­L­)Leitung (braun):
Verbindung zu Leitung 4 des OPC-2014.
