1
Allgemein
Die Anschlußgruppen sind für den Anschluß der verschie-
denen Heizkreise an die Gas-Heizkessel SUPRASTAR
und SUPRANORM vorgesehen.
Bei der Kesselausführung DC bzw. DCP muß berücksich-
tigt werden, daß der ungemischte Heizkreisanschluß mit
Umwälzpumpe bereits im Kessel enthalten ist.
Zusätzlich können verschiedene Speicheranschlußsätze
mit den Anschlußgruppen kombiniert werden.
Bei der Aufstellung des Kessels, mit der Wandanschluß-
gruppe AG 8 bzw. AG 10, ist zwischen der Strömungssi-
cherung und der Wand ein Abstand von 400 mm einzuhal-
ten.
1.1
Übersicht der Anschlußgruppen und -sätze
Anschlußgruppe/ -satz
AG 2-1
AG 2R
AG 3-1
AG 3R
AG 4-1
AG 7
AG8
AG 9-1
AG10
AS 203 - SK/SO
AS 203 - SL
AS 204 - SK/SO
AS 204 - SL

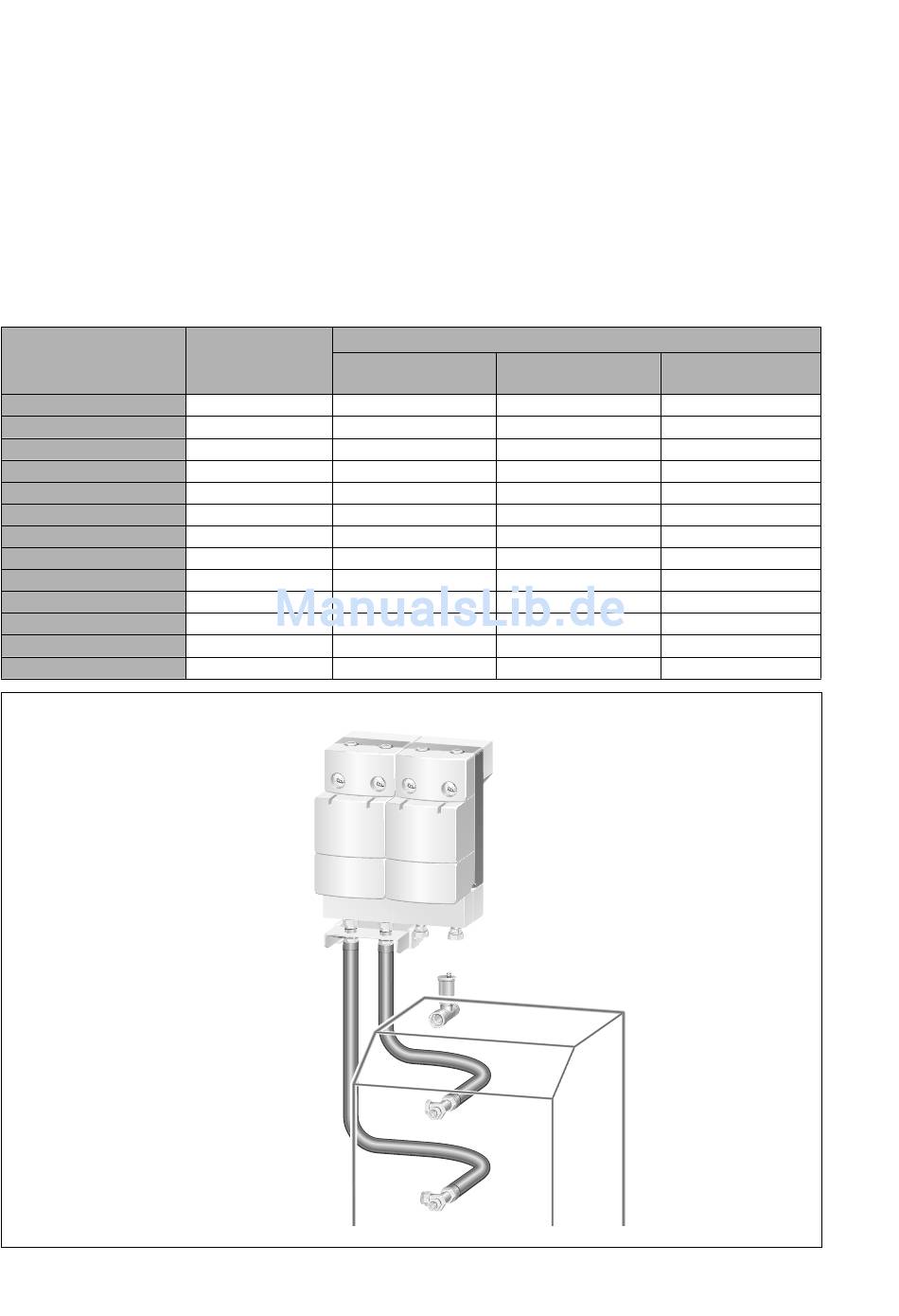

Bild 1:
Maximale Ausrüstung bei Kesselausführung DC bzw. DCP (ohne Speicheranschluß)
2
3 934
Bestell-Nr.
KN/K...-8 D
KN...-8 DP
7 719 001 557
7 719 001 558
7 719 001 559
7 719 001 631
7 719 001 632
7 719 001 981
7 719 001 173
7 719 001 633
7 719 001 273
7 719 001 174
7 719 001 175
7 719 001 176
7 719 001 177
Die Anschlußgruppen AG 2... bzw. AG 3... besitzen je
zwei Klemmringverschraubungen R 1 mit Achsabstand 125
mm für Vor- und Rücklaufanschluß. Entsprechend dieser
Dimensionierung muß das bauseitige Heizungsnetz ausge-
führt sein.
Das Ausdehnungsgefäß muß bauseits installiert werden
(bei der Ausführung DC bzw. DCP ist ein Ausdehnungsge-
fäß im Kessel enthalten). Anschlußmöglichkeiten für ein
Ausdehnungsgefäß gibt es an AG 8 oder AG 10.
Aus den Übersichtstabellen läßt sich die Zusammenset-
zung der Anschlußgruppen erkennen.
Verwendbar bei Kesselausführung
KN/K...-8 DC
KN...-8 DCP
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
X
KN...-8 P
X
X
X
X
X
X
X
X
3 934-01.1/O
