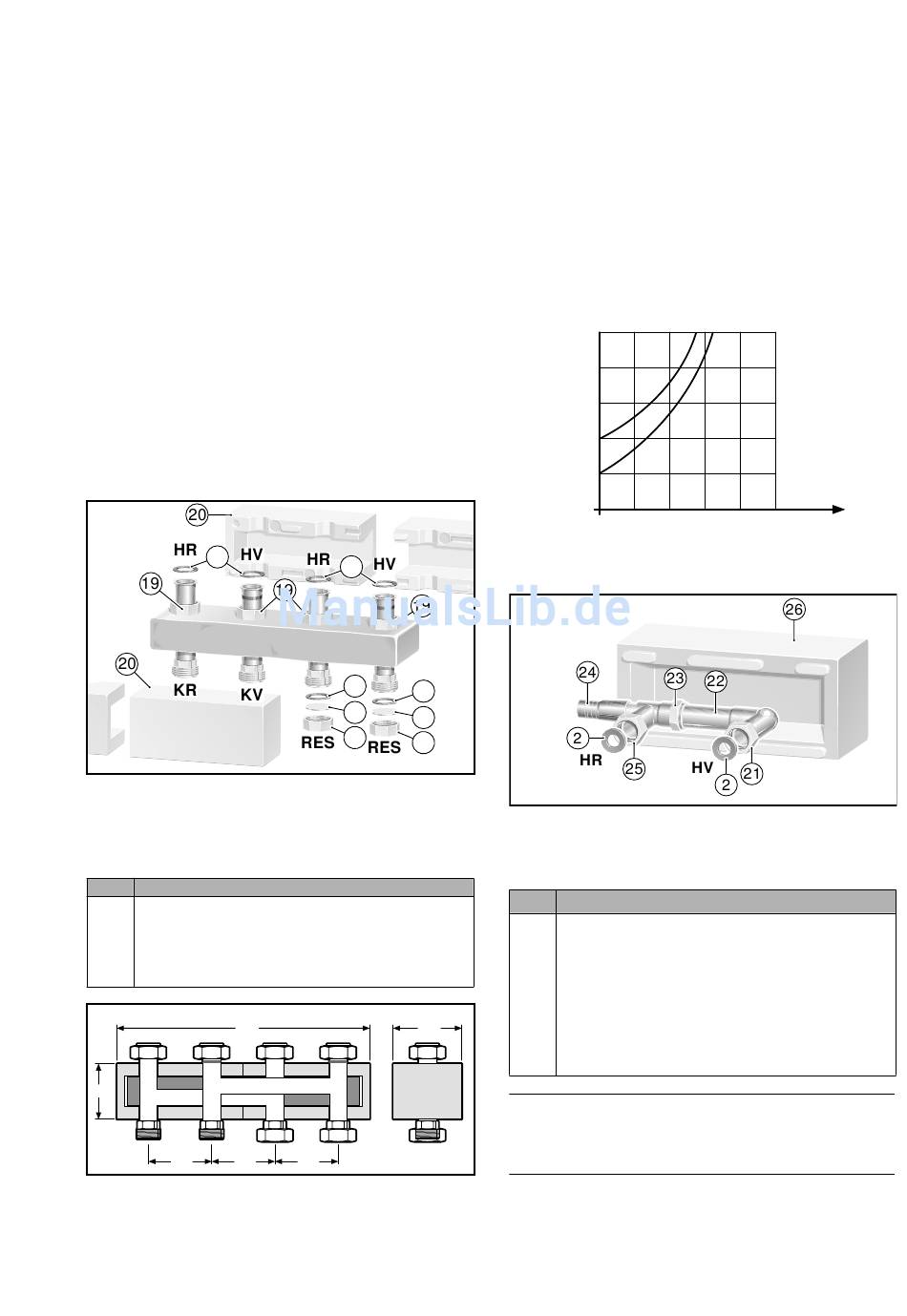

2.3
Anschlußgruppe AG 4-1
Heizkreisverteiler für zwei Heizkreise mit Verschraubungen
und Isolierung, Achsabstand 125 mm.
Die Anschlüsse sind flachdichtend. AG 4-1 kann bei Kes-
selausführung D, DP, DC und DCP kombiniert mit AG 8
bzw. AG 10 den Vor- und Rücklauf des Kessels wie folgt
verbinden:
• über AG 2... mit einem ungemischten Heizkreis sowie
• über AG 3... mit einem gemischten Heizkreis, oder
• über zwei AG 3... mit zwei gemischten Heizkreisen
Die Vor- und Rücklaufkammern des Heizkreisverteilers
sind thermisch getrennt. Die farblich markierten Vorlaufan-
schlüsse müssen bei der Montage rechts liegen, damit die
vormontierten Baugruppen AG 2... und AG 3... auf den
Heizkreisverteiler passen.
Die Überwurfmuttern (27) mit Verschlußdeckel (28) und
Dichtung (2) der Reserveanschlüsse (RES.) müssen vor
dem Füllen der Anlage montiert bzw. nachgezogen wer-
den.
Ein Ausdehnungsgefäß muß bauseits installiert werden.
Dafür kann einer der Reserveanschlüsse (27) verwendet
werden. Bei der Kesselausführung DC bzw. DCP ist ein
Ausdehnungsgefäß eingebaut.
2
Bild 12:
Anschlußgruppe AG 4-1, teildemontiert
HV
Heizungsvorlauf
HR
Heizungsrücklauf
Pos.
Bauteile
2
Dichtungen
19
Überwurfmuttern
20
Isolierschale
27
Überwurfmuttern (Reserveanschlüsse)
28
Verschlußdeckel
500
RL
110
VL
125
125
Bild 13:
Verteilerschema
VL
Vorlauf (mit rotem Klebeband gekennzeichnet)
RL
Rücklauf
2
2
2
28
28
27
27
3 934-12.1/O
KV
Kesselvorlauf
KR
Kesselrücklauf
RES.
Reserve
135
RL
VL
125
3 934-13.1/O
2.4
Anschlußgruppe AG 7
Überströmventil zur Verhinderung von Fließgeräuschen in
der Heizungsanlage. Wird beim Einbau von AG 2R bzw.
AG 3R mit geregelter Pumpe nicht benötigt.
Der Ansprech-Differenzdruck ist einstellbar von 0,05 - 0,5
bar.
Die Montage kann sowohl an den Anschlußbaugruppen
AG 2-1 als auch AG 3-1 erfolgen (siehe Kapitel 3.3).
Bei Montage des Überströmventils auf die Flußrichtung des
Ventils achten. Verschraubung ( 25 ) neben dem Ventil ( 24 )
mit dem Rücklauf und Verschraubung ( 21 ) mit dem Vorlauf
verschrauben.
Pumpendruck
(bar) (mm/WS)
0,5
5000
0,4
4000
0,3
3000
0,2
2000
0,1
1000
0
500
1000 1500 2000 2500
0,5
1,0
3 934-14.1/O
Bild 14:
Durchflußdiagramm
Bild 15:
Anschlußgruppe AG 7
HV
Heizungsvorlauf
HR
Heizungsrücklauf
Pos.
Bauteile
2
Dichtung
21
Flanschverschraubung Vorlauf
22
Verbindungsrohr mit Bogen
23
Klemmringverschraubung
24
Überströmventil
25
Flanschverschraubung Rücklauf
26
Isolierschale
Hinweis: Bei Verwendung an Anschlüssen von we-
niger als 125 mm lichtem Abstand kann
das Verbindungsrohr (22) nach Bedarf ge-
kürzt werden.
Durchfluß
Q
(l/h)
3
1,5
2,0
2,5
(m
/h)
3 934-15.1/O
3 934
7
