Junkers SUPRASTAR Installationsanleitung Seite 12

3.2.1 Montage des Mischerstellmotors
Pos. Bauteile
51 Skala
52 Mischergriff
53 Arretierstift
54 Mischerstellmotor
55 Motorstellknopf
56 Adapter
57 Halteschraube

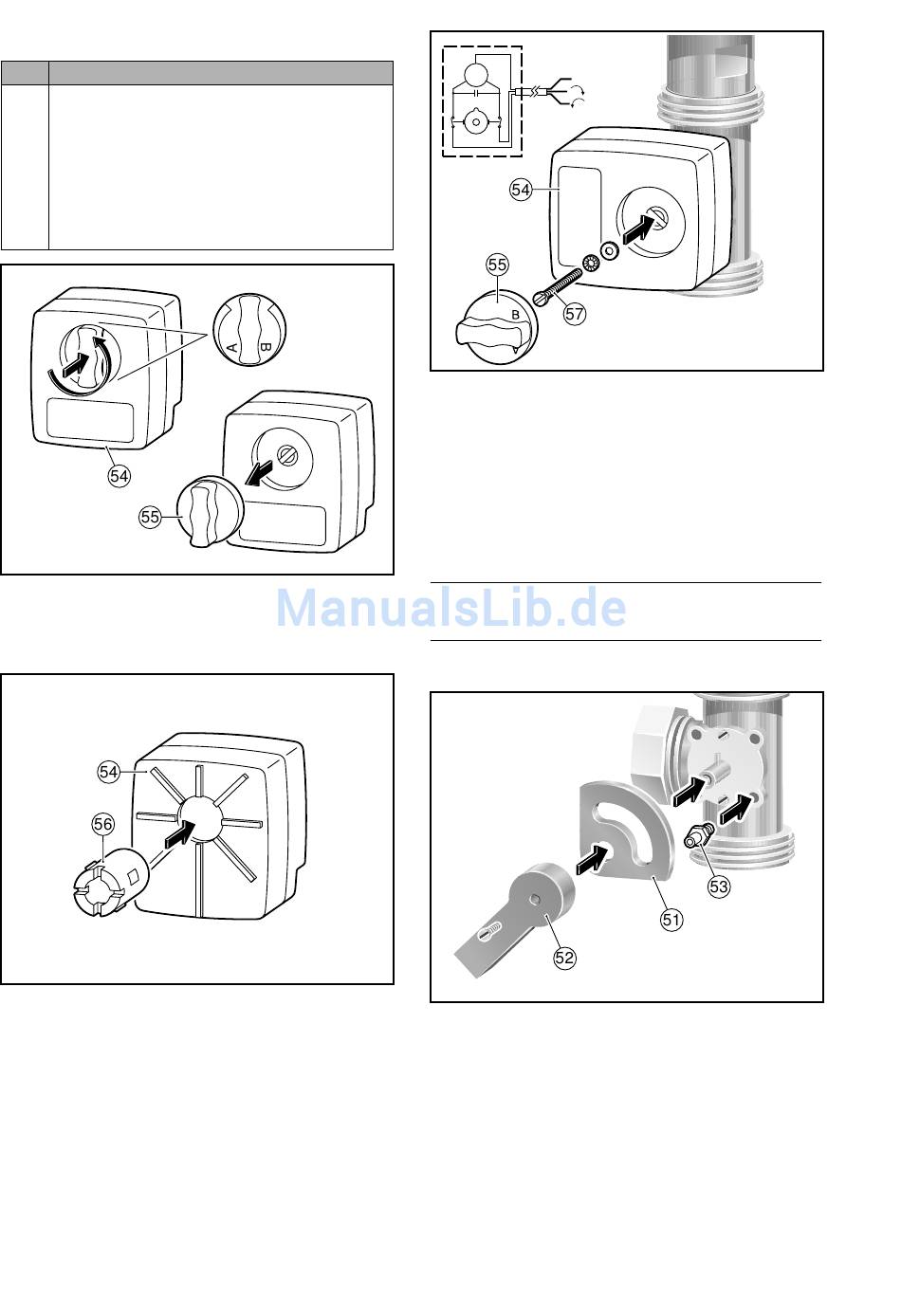

Bild 24: Mischerstellmotor
1. Motorstellknopf (55) durch gleichzeitiges Niederdrük-
ken und Drehen in Mittelstellung bringen.
2. Motorstellknopf (55) abziehen.
Bild 25: Rückseite Mischerstellmotor
3. Adapter (56) an der Motorrückseite einstecken, dabei
Nut- und Federstellung beachten.
12
3 934
3 934-25.1/O
3 934-26.1/O
M
N blau
schwarz
braun
Bild 26: Befestigen des Mischerstellmotors
4. Mischerstellmotor mit Adapter auf Mischerwelle stek-
ken und mit Halteschraube (57) befestigen.
5. Motorstellknopf (55) in abgebildeter Stellung wieder
aufstecken.
Elektrisches Anschlußschema beachten!
Blau (Null)
Schwarz (Phase)
Braun (Phase)
Achtung: Das Motorgehäuse ist gekapselt. Ein Öffnungs-
versuch führt zur Zerstörung des Gehäuses und
zu Garantieverlust.
3.2.2 Montage Handverstellhebel
Bild 27: 3-Wege-T-Mischer, in Grundstellung ge-
schlossen
1. Falls nicht bereits montiert Arretierstift (53) aus Motor-
lieferumfang einschrauben. (Verdrehschutz).
2. Mischergriff (52) und Skala (51) festschrauben.
3 934-27.1/O
= Null
= Mischer "AUF"
= Mischer "ZU"
3 934-24.1/O
