2.7
Anschlußgruppe AG 10
Mit der Anschlußgruppe AG 10 kann bei den Kesseln der
Ausführung DC und DCP die Verbindung von Kesselvor-
lauf und Kesselrücklauf zur
• Anschlußgruppe gemischter Heizkreis AG 3...
• Zwei AG 3... kombiniert, nur in Verbindung mit Heizkreis-
verteiler AG 4-1
hergestellt werden.
Zusätzliche Anschlußmöglichkeit zwischen
Kesselvor/ -rücklauf und AG 10:
• Anschlußsatz AS 204 - SK/SO bei Standspeicher.
• Anschlußsatz AS 204 - SL bei Tiefspeicher.
Außerdem beinhaltet AG10 einen automatischen Schnell-
entlüfter (Manometer und Sicherheitsventil sind in der Kes-
selausführung DC bzw. DCP enthalten).

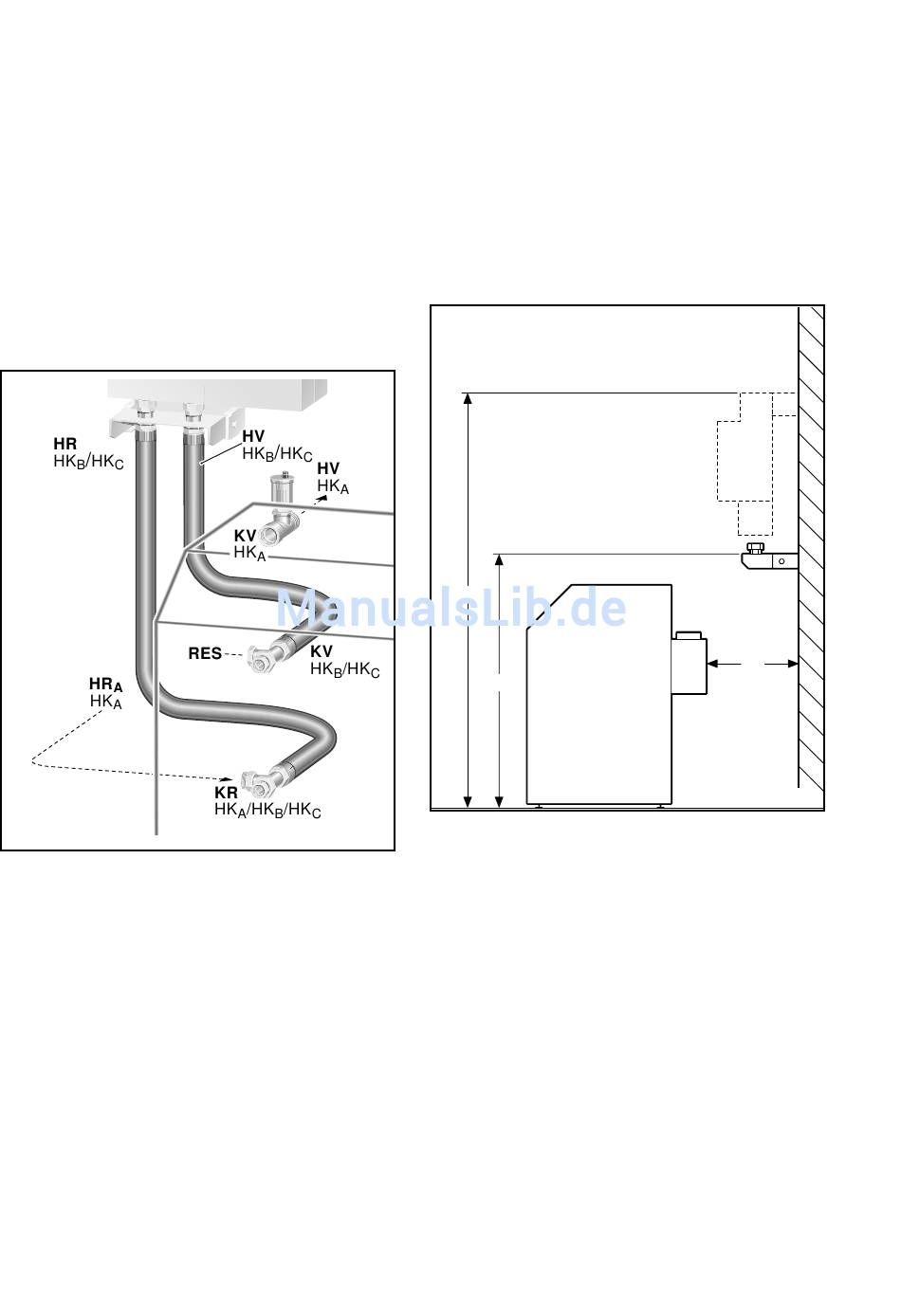

Bild 20:
Anschlußgruppe AG 10
HV-HK
/HK
= Heizungsvorlauf Heizkreis B, C
B
C
HR-HK
/HK
= Heizungsrücklauf Heizkreis B, C
B
C
HR-HK
= Heizungsrücklauf Heizkreis A*
A
KV-HK
/HK
= Kesselvorlauf Rp 1 Heizkreis B, C
B
C
KR-HK
/HK
/HK
= Kesselrücklauf Rp 1 Heizkreis A, B, C
A
B
C
KV-HK
= Kesselvorlauf Rp 1 Heizkreis A*
A
HV-HK
= Heizungsvorlauf R 1 Heizkreis A*
A
RES
= Reserveanschluß
*) ungemischter Heizkreis, Umwälzpumpe im Kessel ein-
gebaut
10
3 934
Das mitgelieferte flexible Edelstahl-Wellrohr (3000 mm
lang) ermöglicht eine variable Bauhöhe für den Wandhal-
ter. Empfohlene Bauhöhe 1100 mm (ergibt bei Verwen-
dung von AG 4-1 und zwei AG 3... eine Gesamthöhe ab
Fußboden von 1800 mm). Je nach Verlegung des Wellroh-
res kann es zu schwierigen Entlüftungsverhältnissen füh-
ren. Ggf. muß bauseits für eine zusätzliche Entlüftungsstel-
le gesorgt werden.
Der Vorlauf des ungemischten Heizkreises (bei der Kessel-
ausführung DC bzw. DCP enthalten) ist mit dem Vorlauffit-
ting und automatischer Entlüftung (42) zu versehen und der
Rücklauf kann am freien Anschluß am Rücklauffitting (41)
angeschlossen werden.
1800
1100
Bild 21:
3 934-20.1/O
Bauteile und Montage siehe Kapitel 3.5
empfohlene Einbaumaße
400
3 934-17.1/O
