2.5
Anschlußgruppe AG 8
Die Anschlußgruppe AG 8 ist bei Kesselausführung D, DP
und P einsetzbar.
AG 8 verbindet Kesselvorlauf sowie Kesselrücklauf mit
• Anschlußgruppe AG 2..., ungemischter Heizkreis
• Anschlußgruppe AG 3... gemischter Heizkreis
• AG 2... kombiniert mit AG3..., in Verbindung mit Heiz-
kreisverteiler AG 4-1,
• zwei AG 3... kombiniert, in Verbindung mit Heizkreisver-
teiler AG 4-1
• AG 2... kombiniert mit zwei AG 3, in Verbindung mit
Heizkreisverteiler AG 9-1

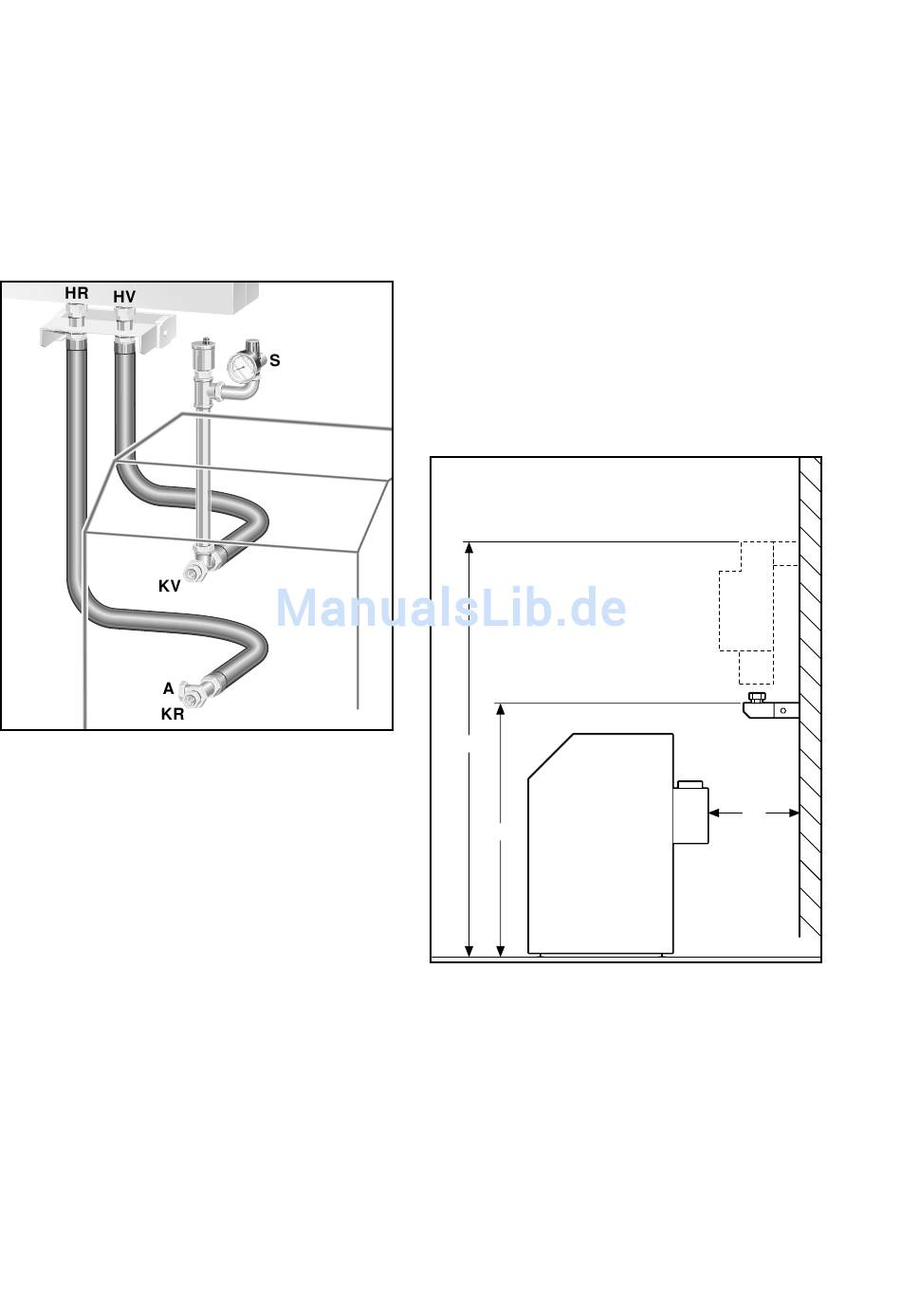

Bild 16:
Anschlußgruppe AG8
HV
Heizungsvorlauf
HR
Heizungsrücklauf
KV
Kesselvorlauf Rp 1
KR
Kesselrücklauf Rp 1
A
Anschlußmöglichkeit für Ausdehnungsgefäß
S
Sicherheitsset
8
3 934
Zusätzliche Anschlußmöglichkeit zwischen
Kesselvor/-rücklauf und AG 8:
• Anschlußsatz AS 204 - SK/SO bei Standspeicher.
• Anschlußsatz AS 204 - SL bei Tiefspeicher.
Außerdem beinhaltet AG8 ein Sicherheitsset (S), beste-
hend aus:
• Automatischer Schnellentlüfter
• Manometer
• Sicherheitsventil 3 bar
Das mitgelieferte flexible Edelstahl-Wellrohr (3000 mm
lang) ermöglicht eine variable Bauhöhe für den Wandhal-
ter. Empfohlen ist die Bauhöhe 1100 mm. Diese ergibt bei
Verwendung von AG 4-1 bzw. AG 9-1 und AG 2.../AG 3...
eine Gesamthöhe ab Fußboden von 1800 mm. Abhängig
von der Verlegung des Wellrohres kann es schwierige Ent-
lüftungsverhältnissen geben. Möglicherweise. muß bau-
seits für eine zusätzliche Entlüftungsstelle angebracht wer-
den.
Der freie Anschluß (A) am Rücklauffitting ist vorgesehen
für die bauseitige Installation des notwendigen Ausdeh-
nungsgefäßes.
3 934-16.1/O
1800
1100
Bild 17:
Bauteile und Montage siehe Kapitel 3.4
empfohlene Einbaumaße
400
3 934-17.1/O
