Junkers ST65E Montageanleitung

Junkers ST65E Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

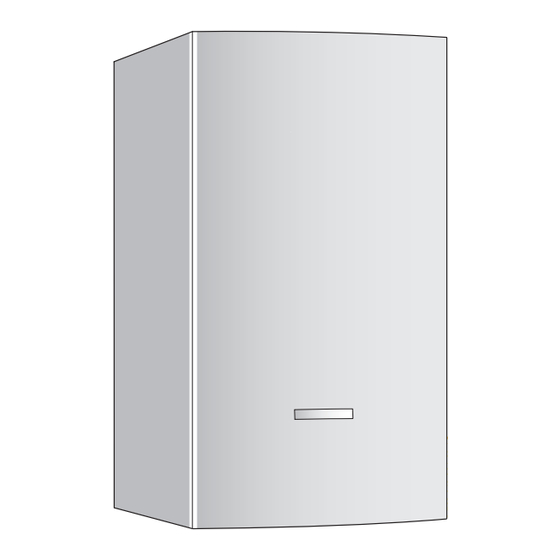

Montage- und Wartungsanleitung
ST65E
Warmwasserspeicher

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Junkers ST65E

Inhaltszusammenfassung für Junkers ST65E

  • Seite 1 Montage- und Wartungsanleitung ST65E Warmwasserspeicher...

  • Seite 2: Inhaltsverzeichnis

    7.2.4 Wiederinbetriebnahme ....15 Funktionsprüfung ....15 ST65E – 6 720 801 581 (2011/12)

  • Seite 3: Symbolerklärung Und Sicherheitshinweise

    Symbol gekennzeichnet. Sie werden durch Linien ober- und unterhalb des Textes begrenzt. Weitere Symbole Symbol Bedeutung Handlungsschritt Querverweis auf andere Stellen im Dokument oder auf andere Dokumente Aufzählung/Listeneintrag • Aufzählung/Listeneintrag (2. Ebene) – Tab. 1 ST65E – 6 720 801 581 (2011/12)

  • Seite 4: Angaben Zum Produkt

    Überschwingen der eingestellten Spei- Der für die Montage benötigte Installationssatz Nr. 1161 chertemperatur und Heißschichtung im oberen Behäl- ist im Lieferumfang nicht enthalten. terbereich kommen. Dieses Verhalten ist systembedingt und nicht zu ändern. ST65E – 6 720 801 581 (2011/12)

  • Seite 5: Bau- Und Anschlussmaße

    An- schlussstutzen montieren. Anodentausch: B Den Abstand ≥ 300 mm zur Decke einhal- ten. B Beim Tausch nur eine isoliert einbaubare Stabanode einsetzen. 6 720 614 356-02.2R Bild 4 ST65E – 6 720 801 581 (2011/12)

  • Seite 6: Technische Daten

    Heizungsvorlauftemperatur von 80 °C, eine Aus- = Vorlauftemperatur lauftemperatur von 45 °C und eine Kaltwasserein- = Warmwasserauslauftemperatur gangstemperatur von 10 °C bei maximaler Speicherladeleistung (Speicherladeleistung des Heiz- gerätes mindestens so groß wie Heizflächenleistung des Speichers). ST65E – 6 720 801 581 (2011/12)
  • Seite 7 5 779 1 814 5 550 1 753 5 331 Tab. 4 0,01 V / m 6 720 614 356-04.2O Bild 5 Δp Druckverlust Heizwassermenge Netzseitig verursachte Druckverluste sind im Diagramm nicht berücksichtigt. ST65E – 6 720 801 581 (2011/12)

  • Seite 8: Installation

    Trinkwassererwärmungsan- lagen) • VDE-Vorschriften Transport B Speicher beim Transport nicht hart absetzen. B Speicher erst am Aufstellort aus der Verpackung nehmen. Aufstellort HINWEIS: Schäden durch Spannungsrisse! B Speicher in einem frostsicheren Raum aufstellen. ST65E – 6 720 801 581 (2011/12)

  • Seite 9: Montage Neben Dem Heizgerät

    Warmwasserspeicher montieren rechts oder links neben dem Heizgerät mon- tiert werden. B Die Montage des Heizgeräts in der sepa- raten Installations- und Wartungsanlei- tung beachten. B Heizgerät montieren ( separate Installations- und Wartungsanleitung). ST65E – 6 720 801 581 (2011/12)

  • Seite 10: Montage Unter Dem Heizgerät

    6 720 649 806-15.1ITL Bild 11 Blindkappen montieren Blindkappen Heizgerät und Warmwasserspeicher aufhängen: B Heizgerät montieren, dabei genügend Abstand zum Warmwasserspeicher einplanen ( separate Installa- tions- und Wartungsanleitung). 6 720 649 806-20.2ITL Bild 13 Warmwasserspeicher montieren ST65E – 6 720 801 581 (2011/12)

  • Seite 11: Heizungsseitiger Anschluss

    Volumenstrom abblasen können, der durch die eingestellte Durchflussmenge am Kaltwas- serzulauf begrenzt wird ( Kapitel 4.2.3, Seite 13). B Das baumustergeprüfte Sicherheitsventil muss ab Werk so eingestellt sein, dass ein Überschreiten des zulässigen Speicher-Betriebsdrucks verhindert wird. ST65E – 6 720 801 581 (2011/12)

  • Seite 12: Elektrischer Anschluss

    RSP Speicherrücklauf G ¾ (Außengewinde) Sicherheitsgruppe nach DIN 1988 VSP Speichervorlauf G ¾ (Außengewinde) WW Warmwasseraustritt G ¾ (Außengewinde) Sicherheitsventil Entwässerungsstelle 15.1 Prüfventil 15.2 Rückflussverhinderer 15.3 Manometerstutzen 15.4 Absperrventil Absperrventil (bauseits) Druckminderer (wenn erforderlich, Zubehör) Bild 17 ST65E – 6 720 801 581 (2011/12)

  • Seite 13: Inbetriebnahme

    Bild 6 auf Seite 9). B Vor dem Füllen des Speichers: Rohrleitungen und Speicher mit Trinkwasser spülen. B Speicher bei geöffneter Warmwasserzapfstelle füllen, bis Wasser austritt. B Alle Anschlüsse, Anode und Reinigungsflansch (wenn vorhanden) auf Dichtheit prüfen. ST65E – 6 720 801 581 (2011/12)

  • Seite 14: Außerbetriebnahme

    Somit können die verschie- denen Baugruppen sortiert und dem Recycling oder der Entsorgung zugeführt werden. 6 720 614 356-08.1R Bild 18 B Bei zu geringem Stromfluss und bei starker Abtragung der Anode: Anode sofort ersetzen. ST65E – 6 720 801 581 (2011/12)

  • Seite 15: Entleeren

    B Heizungsfachmann informieren. Funktionsprüfung HINWEIS: Ein nicht einwandfrei funktionie- rendes Sicherheitsventil kann zu Schäden durch Überdruck führen! B Funktion des Sicherheitsventils prüfen und mehrmals durch Anlüften durchspü- len. B Abblaseöffnung des Sicherheitsventils nicht verschließen. ST65E – 6 720 801 581 (2011/12)
  • Seite 16 Wie Sie uns erreichen... DEUTSCHLAND Bosch Thermotechnik GmbH Technische Beratung/ Kundendienstannahme Junkers Deutschland Ersatzteilberatung (24-Stunden-Service) Junkersstraße 20-24 Telefon (0 18 03) 337 330* Telefon (0 18 03) 337 337* D-73249 Wernau Telefax (0 18 03) 337 339* www.junkers.com Info-Dienst Junkers.Kundendienstauftrag@de.bosch.com (Für Informationsmaterial)
