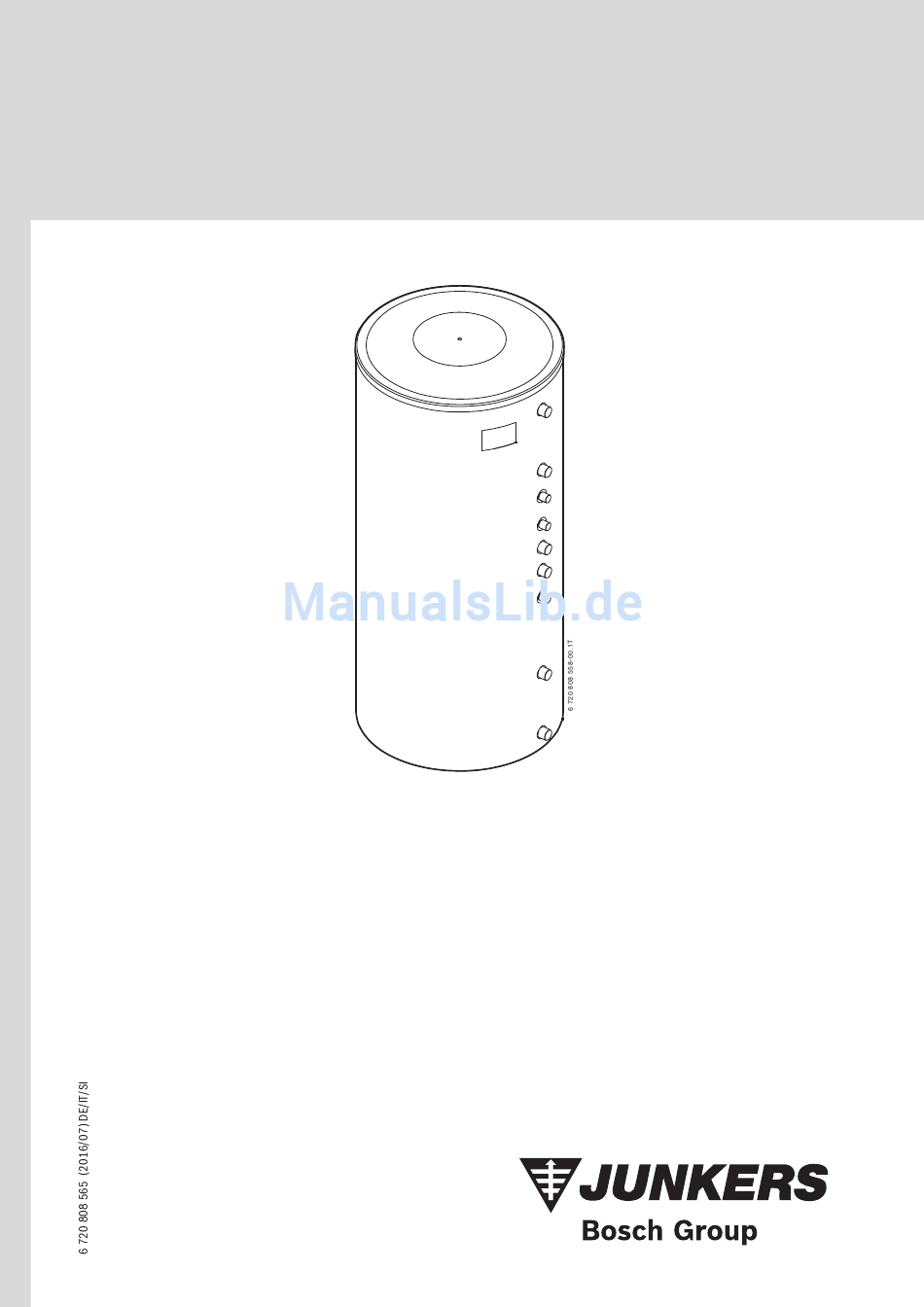

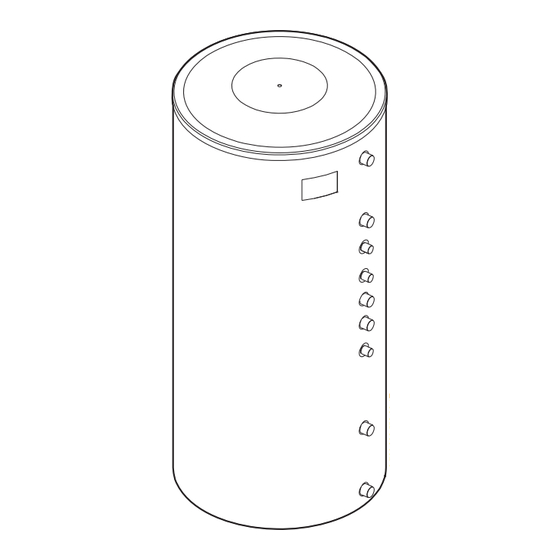

- Seite 1 SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar Warmwasserspeicher / Bollitore / Bojler [de] Installations- und Bedienungsanleitung [it] Istruzioni per l'installazione e l'uso [sl] Navodila za namestitev in uporabo...
-
Seite 2: Inhaltsverzeichnis
9.2.3 Magnesiumanode prüfen ......8 SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) -
Seite 3: Symbolerklärung Und Allgemeine Sicherheitshinweise
Weichschaumunterlage (ca. 50 mm) Prüföffnung für Wartung und Reinigung (160...200 l) PVC-Verkleidungsdeckel Tab. 3 Produktbeschreibung ( Bild 5, Seite 25) SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) -
Seite 4: Typschild
Kaltwasser 10 °C. Messung mit max. Beheizungsleistung. Bei Verringerung der Beheizungsleistung wird N kleiner. 5) Bei Wärmeerzeugern mit höherer Beheizungsleistung auf den angegebenen Wert begrenzen. SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) -
Seite 5: Vorschriften
Wenn der Verkleidungsmantel für den Transport abgenommen wurde, muss dieser vor dem hydrauli- schen Anschluss wieder angebracht werden ( Bild 12, Seite 27). SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) -
Seite 6: Warmwasserspeicher Hydraulisch Anschließen
Wenn der Ruhedruck der Anlage 80 % des Sicherheitsventil-Ansprech- drucks überschreitet: ▶ Druckminderer vorschalten ( Bild 14 und Bild 15, Seite 28). SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) -
Seite 7: Inbetriebnahme
– Empfehlung bei Frostgefahr und kurzzeitiger Abwesenheit dem Recycling oder der Entsorgung zugeführt werden. des Betreibers: Heizungsanlage in Betrieb lassen und die nied- rigste Wassertemperatur einstellen. SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) -
Seite 8: Wartung
Mittel auf Zitronensäurebasis). ▶ Warmwasserspeicher ausspritzen ( Bild 20, Seite 30). ▶ Rückstände mit einem Nass-/Trockensauger mit Kunststoff- ansaugrohr entfernen. SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) - Seite 9 9.2.3 Controllare l'anodo al magnesio ....15 SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07)
-
Seite 10: Spiegazione Dei Simboli E Avvertenze Generali Di Sicurezza
Usare il bollitore solo in sistemi chiusi. I bollitori SKB200 solar, SKB300 solar collegati al circuito solare pos- sono essere riscaldati solo con liquido termovettore. SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) -
Seite 11: Targhetta Caldaia
5) Con generatori di calore aventi potenza di riscaldamento maggiore, limitarla al valore indicato. (*) Quantità di ACS disponibile senza il funzionamento dello scambiatore solare, inferiore. SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) -
Seite 12: Leggi E Normative
Se per il trasporto è stato rimosso il rivestimento, questo va nuovamente applicato prima del collegamento idrauli- co ( fig. 12, pag. 27). SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) -
Seite 13: Collegamento Idraulico Del Bollitore
▶ Inserire a monte un riduttore di pressione ( fig. 14 e fig. 15, pag. 28). SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) -
Seite 14: Messa In Funzione Dell'apparecchio
SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) -
Seite 15: Manutenzione
▶ Smontare il coperchio d'ispezione ( fig. 19, pag. 29). ▶ Controllare la presenza di impurità all'interno del bollitore (depositi di calcare). SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) - Seite 16 9.2.3 Kontrola magnezijeve anode ....22 SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07)
-
Seite 17: Varnostna Navodila In Splošni Znaki Za Nevarnost
Preskusna odprtina za vzdrževanje in čiščenje (160...200 l) PVC-zgornji pokrov bojlerja Tab. 3 Opis proizvoda ( sl. 5, str. 25) SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) -
Seite 18: Napisna Ploščica
10 °C. Merjenje z maks. ogrevalno močjo. ČE se zmanjša ogrevalna moč, se zmanjša tudi N 5) Pri grelnikih z večjo ogrevalno močjo omejite na navedeno vrednost. SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) -
Seite 19: Predpisi
Če je bila obloga odstranjena zaradi transporta, jo je treba znova namestiti pred priključitvijo hidravličnih priključkov ( sl. 12, str. 27). SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) -
Seite 20: Hidravlični Priklop Bojlerja
Če tlak mirovanja naprave preseže 80 % vklopnega tlaka varnostnega ventila: ▶ Predhodno vklopite reducirni ventil ( sl. 14 in sl. 15, str. 28). SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) -
Seite 21: Zagon
SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) -
Seite 22: Vzdrževanje
▶ Izperite bojler ( sl. 20, str. 30). ▶ Odpadlo umazanijo posesajte s primernim sesalnikom, ki ima plastičen nastavek. SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07) - Seite 23 SKB160 Z, SKB200 Z, SKB300 Z Rp 1 1/2 19 mm 19 mm 6 720 808 558-02.1T Fig. 2 SKB200 solar, SKB300 solar SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07)
- Seite 24 58 mbar 2000 kg/h 2000 kg/h SKB300 solar, SKB300 Z SKB200 solar, SKB300 solar SKB160 Z, SKB200 Z, SKB200 solar SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07)
- Seite 25 6 720 808 558-05.1T Fig. 5 SKB160 Z, SKB200 Z, SKB300 Z SKB200 solar, SKB300 solar 6 720 808 557-12.1T Fig. 6 SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07)
- Seite 26 Vzdrževanje 6 720 808 557-11.1T Fig. 7 6 720 808 557-10.1T 6 720 808 557-08.1T Fig. 8 Fig. 9 SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07)
- Seite 27 6 720 808 557-06.1T Fig. 12 Fig. 10 6 720 808 558-13.1T 6 720 808 558-07.1T Fig. 13 Fig. 11 SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07)
- Seite 28 Fig. 14 SKB160 Z, SKB200 Z, SKB300 Z ≥ DN20 ≤ 10 bar p1 > p2 6 720 647 567-08.3T Fig. 15 SKB200 solar, SKB300 solar SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07)
- Seite 29 6 720 807 468-05.1T Fig. 16 Fig. 18 6 720 807 468-14.1T 6 720 808 558-14.1T Fig. 19 Fig. 17 SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07)
- Seite 30 5 bar (73 psi) 10 °C (50 °F) 6 720 808 558-16.1T 6 720 647 567-21.3ITL Fig. 21 Fig. 23 SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07)
- Seite 31 6 720 808 558-17.1T Fig. 24 Fig. 26 6 720 808 558-18.1T 6 720 808 558-11.1T Fig. 25 Fig. 27 SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07)
- Seite 32 Ø ≥ 15 mm (Ø ≥ 0.59 inch) 6 720 801 708-09.1ITL Fig. 28 6 720 808 558-12.1T Fig. 29 SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07)
- Seite 33 Vzdrževanje SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07)
- Seite 34 Vzdrževanje SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07)
- Seite 35 Vzdrževanje SKB160 Z | SKB200 Z | SKB300 Z | SKB200 solar | SKB300 solar – 6 720 808 565 (2016/07)
