2.6 Anschlußgruppe AG 9-1
Heizkreisverteiler für drei Heizkreise mit Verschraubungen
und Isolierung, Achsabstand 125 mm.
Die Anschlüsse sind flachdichtend. AG 9-1 kann bei Kes-
selausführung D bzw. DP in Kombination mit AG 8 den Vor-
und Rücklauf des Kessels wie folgt verbinden:
• über AG 2... mit einem ungemischten Heizkreis sowie
• über zwei AG 3... mit zwei gemischten Heizkreisen
Die Vor- und Rücklaufkammern des Heizkreisverteilers
sind thermisch getrennt. Die farblich markierten Vorlaufan-
schlüsse müssen bei der Montage rechts liegen, damit die
vormontierten Baugruppen AG 2... und AG 3... auf den
Heizkreisverteiler passen.

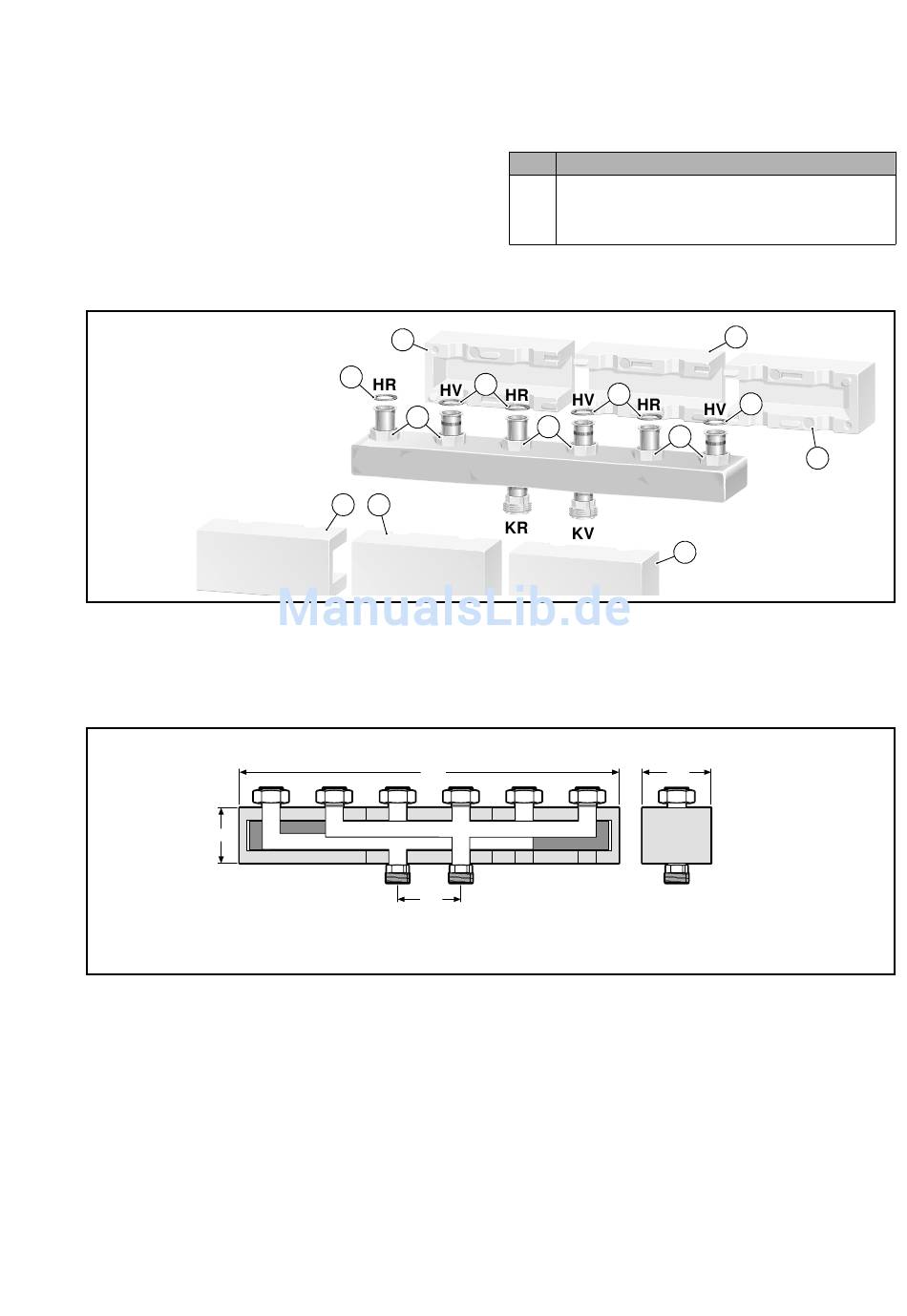

Bild 18: Anschlußgruppe AG 9-1
HV Heizungsvorlauf
HR Heizungsrücklauf
KV Kesselvorlauf
KR Kesselrücklauf
110
Bild 19: Verteilerschema
VL Vorlauf (mit rotem Klebeband gekennzeichnet)
RL Rücklauf
22
2
19
22 22
750
RL VL RL
125
Ein Ausdehnungsgefäß muß bauseits über die Anschluß-
baugruppe AG 8 installiert werden.
(Bei der Kesselausführung DC bzw. DCP wird anstelle von
AG 9-1 die Anschlußgruppe AG 4-1 benötigt.)
Pos. Bauteile
2 Dichtungen
19 Überwurfmuttern
22 Isolierschale
2
2
19
VL RL VL
22
2
19
22
22
3 934-18.1/O
135
3 934-19.1/O
9
3 934
