3.3 Montage des Überströmventils AG 7 an
AG 2-1 bzw. AG 3-1
Hinweis: Das Überströmventil kann bei gefüllter
Anlage eingebaut werden.

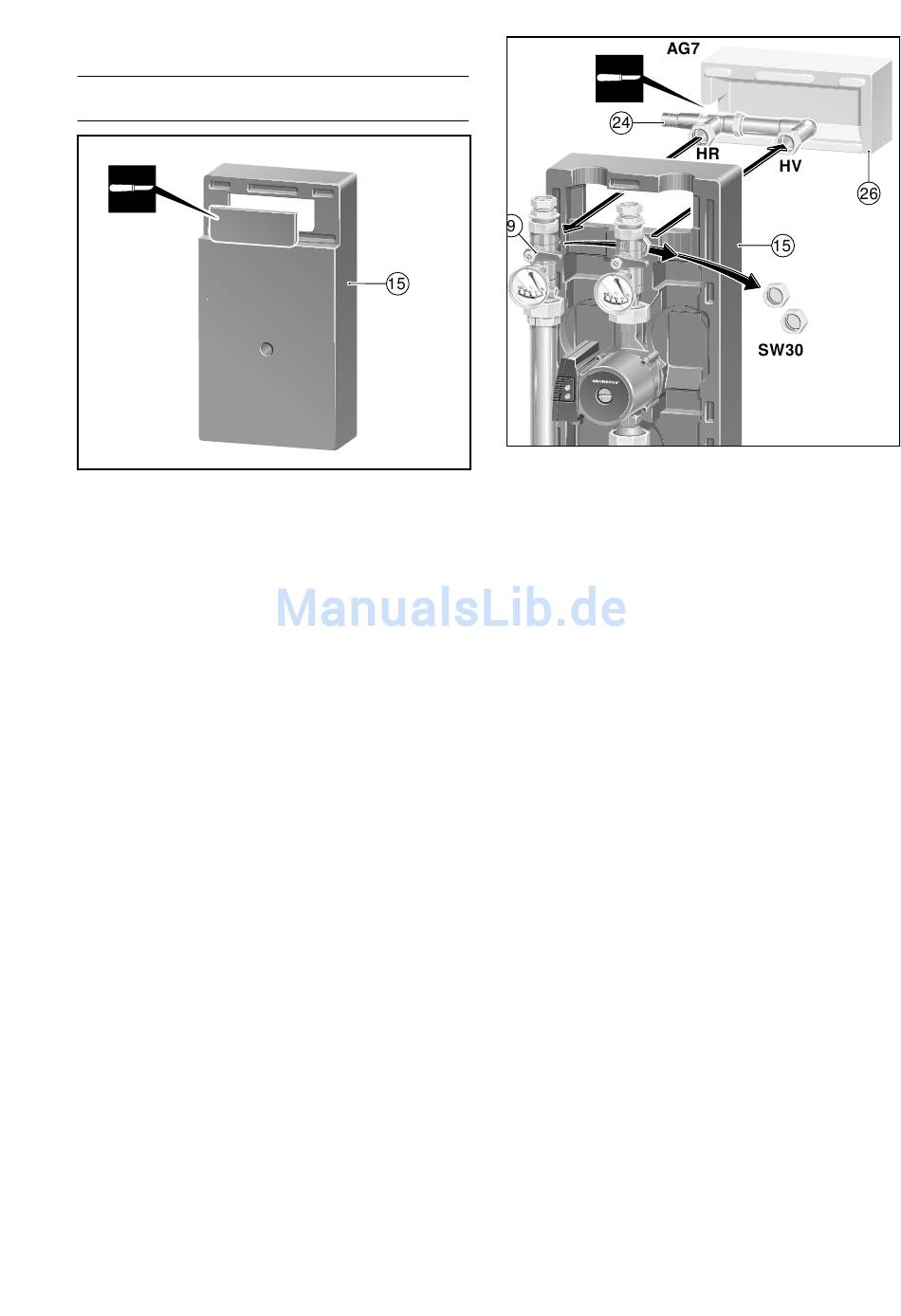

Bild 28: Isolierschalen-Rückseite ausschneiden
1. Dreiwege-Kugelhähne (9) am Vor- und Rücklauf schlie-
ßen.
2. Isolierschalen-Rückseite (15) abnehmen.
3. Das Isolierschalen-Rückseite (15) von außen an der
Sollbruchstelle ausschneiden.
3 934-28.1/O Bild 29:
HV
HR
4. Auf der Rückseite in Höhe der Dreiwege-Kugelhähne
5. AG 7 mit der Ventilseite am Rücklauf (HR) und mit Bo-
6. Isolierschale von AG 7 (26) auf Ventilseite (24) an der
7. Isolierschalen-Rückseite (15) aufstecken.
8. Isolierschale von AG 7 (26) auf Isolierschalen-Rücksei-
Montage Überströmventil
Heizungsvorlauf
Heizungsrücklauf
(9) Schraubkappen (SW 30) entfernen.
genseite am Vorlauf (HV) anschließen.
Sollbruchstelle ausschneiden.
te (15) aufstecken.
3 934-29.1/O
13
3 934
