2
Beschreibung der Anschluß-
gruppen
2.1
Anschlußgruppe AG 2-1 und AG 2R
Anschlußgruppe R 1" für einen ungemischten Heizkreis mit
Achsabstand 125 mm.
Sie ist bei den Kesselausführung D, DP bzw.P einsetzbar
(bei den Kesselausführung DC und DCP ist ein ungemisch-
ter Heizkreis bereits enthalten).
AG 2-1: Die ungeregelte Umwälzpumpe ist dreistufig um-
schaltbar (siehe Bild 2).
AG 2R: Die elektronisch geregelte Umwälzpumpe ist zwi-
schen Konstantdruckregelung und Proportionaldruckrege-
lung umschaltbar. Die Regelung kann optimal an die For-
derhöhe angepaßt werden (siehe Bild 3 und 4)
Über der Umwälzpumpe sitzt eine Rückschlagklappe (sie-
he Bild 5), die als Schwerkraftbremse mit Luftschleuse
wirkt. Dadurch kann die Luft auch bei Stillstand der Um-
wälzpumpe passieren. Der Pumpenraum ist somit immer
wassergefüllt und es kann sich keine Korrosion bilden.
Pumpentausch ist bei gefüllter Heizungsanlage und ge-
schlossenen Kugelhähnen möglich.
Im Vor- und Rücklauf befinden sich je eine Temperaturan-
zeige mit einem Meßbereich von 20°C bis 100°C.

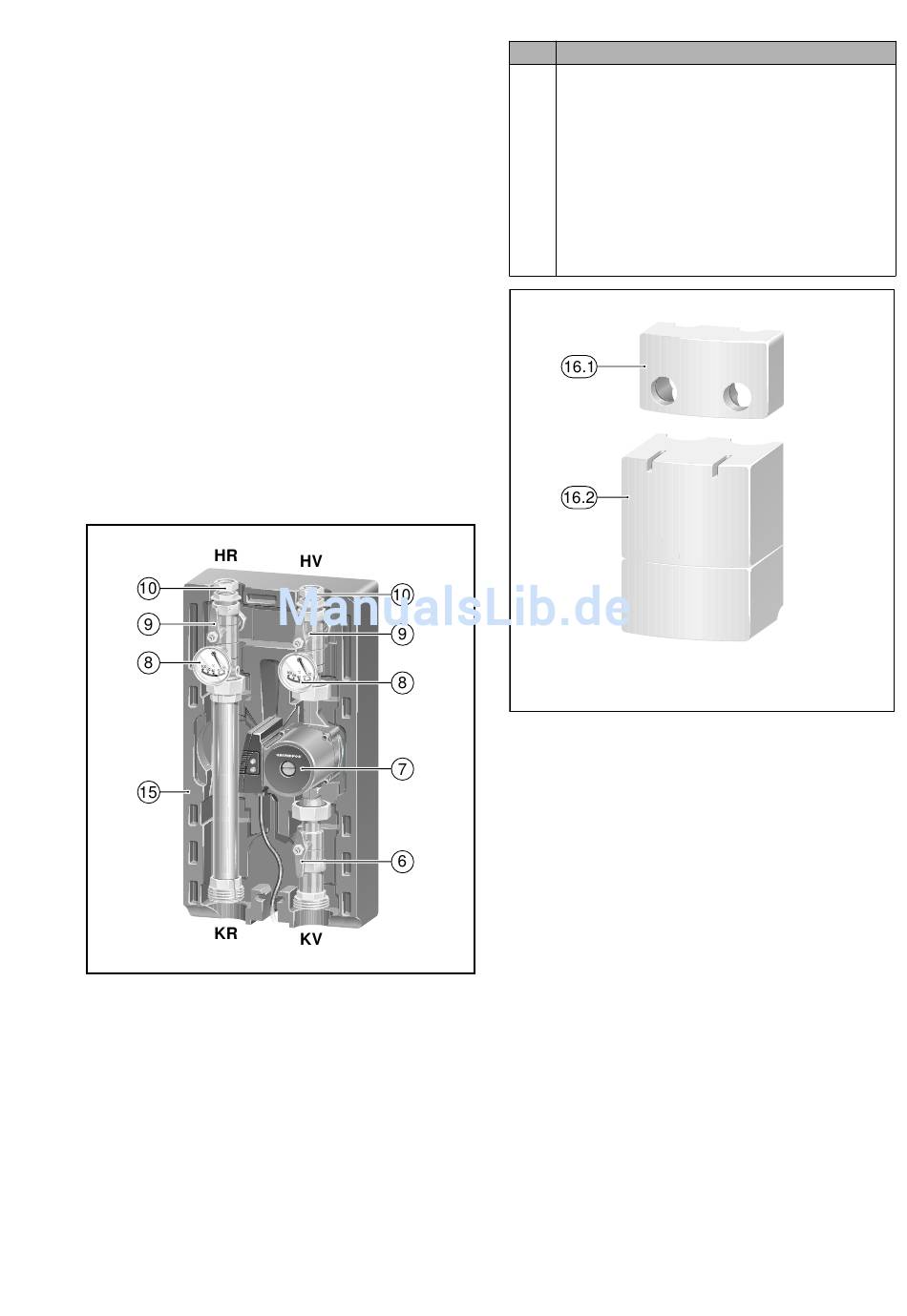

Bild 6:
Anschlußgruppe AG 2R ohne Isolierschalen-
Vorderseite
HV
Heizungsvorlauf
HR
Heizungsrücklauf
KV
Kesselvorlauf
KR
Kesselrücklauf
3 934-06.1/O
Pos.
Bauteile
6
Kugelhahn mit Griff
7
AG 2-1:Umwälzpumpe mit elektr. Anschlußleitung
AG 2R: Regelbare Umwälzpumpe mit elektr.
Anschlußleitung (in Bild 6 abgebildet)
8
Temperaturanzeigen
9
Dreiwege-Kugelhähne mit Griff
10
Klemmringverschraubungen Ø 22 mm
15
Isolierschalen-Rückseite
16
Isolierschalen-Vorderseite, 2teilig
Bild 7:
Isolierschalen-Vorderseite für AG 2...
Montage siehe Kapitel 3.1
3 934-07.1/O
5
3 934
