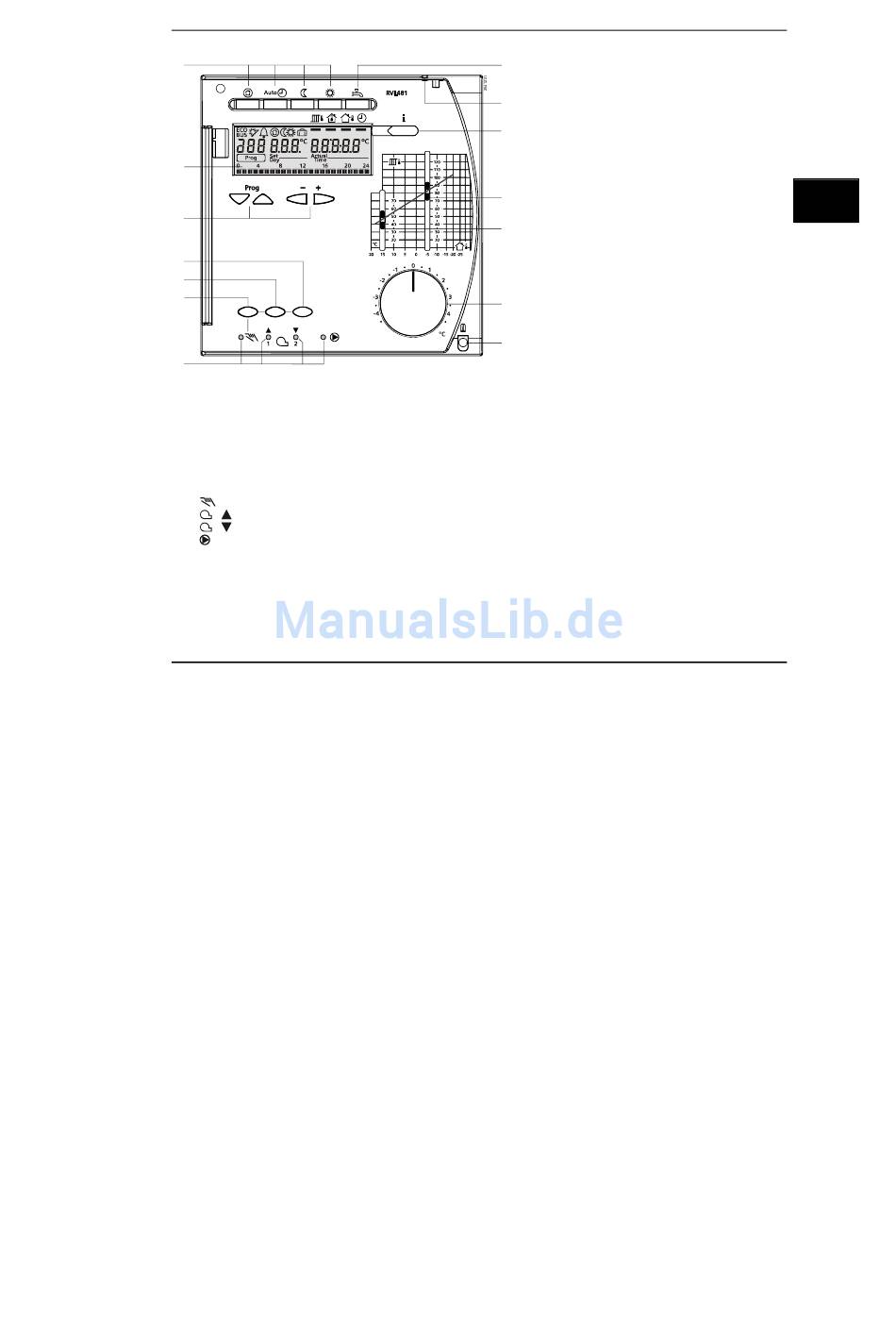

Eléments de réglage
1
2
3
4
5
6
7
1 Touches de sélection du régime (la touche du régime actif s'allume).
2 Afficheur (à cristaux liquides)
3 Touches de commande de l'afficheur :
Prog = sélectionner la ligne de commande
− + = régler la valeur affichée
4 Touche de fermeture de la vanne ou MARCHE/ARRET de la 2ème allure du brûleur en régime manuel
5 Touche d'ouverture de la vanne en régime manuel
6 Touche de régime manuel
7 LED pour:
Régime manuel
/ Ouverture de la vanne / enclenchement de la 1ère allure du brûleur
/ Fermeture de la vanne / enclenchement de la 2ème allure du brûleur
Fonctionnement de la pompe
8 Touche MARCHE/ARRET pour la préparation d'eau chaude sanitaire (MARCHE = touche allumée)
9 Œillet pour le plombage du couvercle
10 Touche d'information pour l'affichage des valeurs mesurées
11 Réglage de la consigne de température de départ par –5 °C extérieur
12 Réglage de la consigne de température de départ par 15 °C extérieur
13 Bouton de correction de la température ambiante
14 Vis de fixation, avec possibilité de plombage
