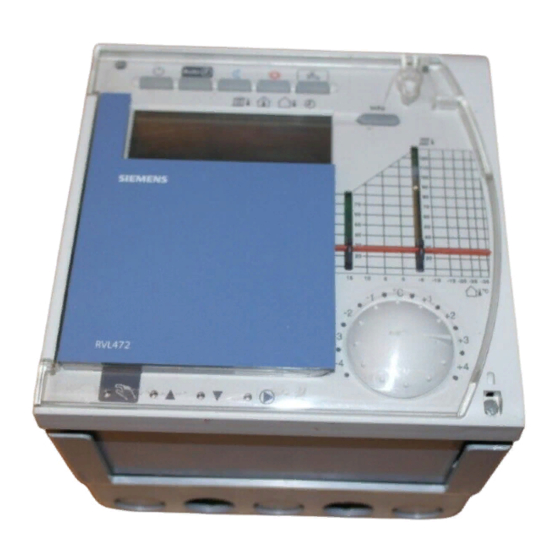

Bedienungsanleitung
Heizungsregler
RVL472
Geräteübersicht, Anzeige, Symbole ................................ 2
Infotaste........................................................................... 5
Betriebsarten ................................................................... 6
Heizung einschalten......................................................... 7
Brauchwasser bereitstellen.............................................. 8
Raumtemperatur stimmt nicht ......................................... 9
Nicht nach Heizprogramm heizen .................................. 11
Einstellwerte abfragen oder verstellen ........................... 12
Raumsollwerte einstellen ............................................... 13
Heizprogramm ändern .................................................. 14
Feriendaten eingeben ................................................... 17
Schaltprogramm 2 ändern ............................................. 19
Uhr einstellen................................................................. 21
Tips ............................................................................... 22
Störfall und Handbetrieb ................................................ 24
Siemens Building Technologies AG
431929130b
1/28

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Siemens RVL472

  • Seite 1: Inhaltsverzeichnis

    Raumsollwerte einstellen ..........13 Heizprogramm ändern ..........14 Feriendaten eingeben ........... 17 Brauchwassertemperatur abfragen oder verstellen ..18 Schaltprogramm 2 ändern ..........19 Uhr einstellen..............21 Tips ................22 Störfall und Handbetrieb ..........24 Siemens Building Technologies AG 431929130b 1/28...
  • Seite 2: Geräteübersicht, Anzeige, Symbole

    2/28 431929130b Siemens Building Technologies AG...
  • Seite 3: Infotaste

    Leuchte für Ventil AUF oder Modulationsantrieb Brenner AUF bzw. 1. Brennerstufe EIN Leuchte für Ventil ZU oder Modulationsantrieb Brenner ZU bzw. 2. Brennerstufe EIN 10 Leuchte für Pumpe EIN 11 Drehknopf für die Korrektur der Raumtemperatur Siemens Building Technologies AG 431929130b 3/28...
  • Seite 4 Gemäß Außentemperatur ist kein Heizen nötig Ferienbetrieb Heizung aus (Frostschutz bleibt gewährleistet) Es liegt eine Störung in der Anlage vor ERROR Eine Maximalbegrenzung ist aktiv Eine Minimalbegrenzung ist aktiv Der Regler ist am Datenbus angeschlossen 4/28 431929130b Siemens Building Technologies AG...
  • Seite 5 Sie wollen sich informieren Taste mehrmals drücken für die Anzeige von: Uhrzeit Außentemperatur Raumtemperatur (Anzeige nur mit Fühler!) Vorlauftemperatur bzw. Kesseltemperatur Der Pfeil zeigt auf die Anzeigegröße Die zuletzt gewählte Info bleibt als Daueranzeige im Anzeigefeld! Siemens Building Technologies AG 431929130b 5/28...
  • Seite 6: Betriebsarten

    Frostschutz ist in allen Betriebsarten gewährleistet. Fernbedienung mit einem Raumgerät ist nur in der Betriebsart AUTO möglich. Blinkt die Taste , so übersteuert das Raumgerät das Heizprogramm des Reglers Mit der Betriebsart AUTO ist der Regler ein echter Ganzjahresautomat 6/28 431929130b Siemens Building Technologies AG...
  • Seite 7: Heizung Einschalten

    Datum kontrollieren; korrigieren, wenn nötig. • Taste für Betriebsart drücken. Korrigieren von Eingaben: das Vorgehen finden Sie auf den Seiten 12 und 21 Dem Regler sind bei der Inbetriebnahme praxisnahe und erprobte Werte eingegeben worden! Siemens Building Technologies AG 431929130b 7/28...
  • Seite 8: Brauchwasser Bereitstellen

    Sie ihn manuell durchladen, indem Sie die Taste drü- cken, bis sie blinkt (nicht möglich in Anlagen mit elektrischer Aufheizung des Brauchwassers). Die Bereitstellung von Brauchwasser ist unabhän- gig von der Betriebsart des Reglers. Während Ferien wird kein Brauchwasser bereitgestellt. 8/28 431929130b Siemens Building Technologies AG...
  • Seite 9: Raumtemperatur Stimmt Nicht

    Wenn die Raumtemperatur nur bei milder oder nur bei kalter Witterung nicht stimmt, so korrigieren Sie das mit der Heizkennlinie. Dazu stehen – je nach Eingabe Ihres Heizungsfachmannes – drei Einstellarten zur Verfügung. Zum Korrigieren gehen Sie wie folgt vor: Siemens Building Technologies AG 431929130b 9/28...
  • Seite 10 5 °C korrigieren korrigieren o o o o Über den Netzbetreiber benach- Netzbetreiber benach- Datenbus richtigen richtigen é (N Zutreffendes ankreuzen) Nach einer Korrektur zwei Tage warten – die Gebäude- temperatur muss sich neu einpendeln! 10/28 431929130b Siemens Building Technologies AG...
  • Seite 11: Nicht Nach Heizprogramm Heizen

    Betriebsart NORMAL wählen. • Bis auf weiteres nur reduziertes Heizen: Mit der Taste die Betriebsart REDUZIERT wählen. Nicht vergessen, die Betriebsart wieder zurückzu- stellen! Nur mit der Betriebsart AUTO arbeitet der Regler nach dem Heizprogramm Siemens Building Technologies AG 431929130b 11/28...
  • Seite 12: Einstellwerte Abfragen Oder Verstellen

    Einstellebene wird der Wert übernommen • Einstellebene verlassen: Taste für die gewünschte Be- triebsart oder Infotaste drücken oder automatisch nach 30 Minuten. Zeilenliste auf der Rückseite dieser Anleitung. Zum «Üben» stellen Sie die Uhrzeit neu ein (Seite 21)! 12/28 431929130b Siemens Building Technologies AG...
  • Seite 13: Raumsollwerte Einstellen

    ) ändern. Standardeinstellung ist 14 °C. • Auf Zeile den Sollwert für Frostschutz und Ferien- betrieb (Anzeige ) ändern. Standardeinstellung ist 10 °C. Einstellebene verlassen: Gewünschte Betriebsart wählen Kälteempfindliche Gegenstände wie Zimmerpflanzen usw. beachten! Siemens Building Technologies AG 431929130b 13/28...
  • Seite 14: Heizprogramm Ändern

    6:00 bis 22:00 NORMAL Heizen • täglich von 22:00 bis 6:00 REDUZIERT Heizen Pro Tag sind maximal drei Heizphasen möglich. Ein- zugeben sind für jede Heizphase die Zeiten für • Beginn NORMAL Heizen • Ende NORMAL Heizen 14/28 431929130b Siemens Building Technologies AG...
  • Seite 15 Zeiten für An- fang und Ende der 3. Heizphase eingeben Um eine Heizphase unwirksam zu machen, muss die Zeile oder so lange verstellt werden, bis --:-- erscheint. Einstellebene verlassen: Gewünschte Betriebsart wählen Siemens Building Technologies AG 431929130b 15/28...
  • Seite 16 NORMAL Heizen von 7:00 bis 12:00, von 14:00 bis 18:00 und von 19:00 bis 23:00 Bei abweichenden Eingaben fürs Wochenende zuerst die Zeiten für eine Woche (1-7) eingeben; anschließend Tage 6 und 7 individuell ändern! 16/28 431929130b Siemens Building Technologies AG...
  • Seite 17: Feriendaten Eingeben

    Um eine Eingabe unwirksam zu machen, muss die Zeile so lange verstellt werden, bis --.-- erscheint. Nach dem Ablaufen einer Ferienperiode werden deren Daten gelöscht. Einstellebene verlassen: Gewünschte Betriebsart wählen Keine Brauchwasserbereitung während den Ferien. Erstellen Sie zuerst schriftlich einen Ferienplan! Siemens Building Technologies AG 431929130b 17/28...
  • Seite 18: Brauchwassertemperatur Abfragen Oder Verstellen

    REDUZIERT einstellen. Auf diesen Sollwert wird in den „AUS-Phasen“ des gewählten Programms geladen Standardeinstellung ist 40 °C. Einstellebene verlassen: Gewünschte Betriebsart wählen Zu hohe Temperaturen erhöhen das Verbrühungsrisiko und fördern das Ablagern von Kalk! 18/28 431929130b Siemens Building Technologies AG...
  • Seite 19: Schaltprogramm 2 Ändern

    Pro Tag sind maximal drei «EIN-Phasen» möglich. Ein- zugeben sind für jede «EIN-Phase» die Zeiten für • Beginn EIN • Ende EIN Änderungen nehmen Sie (analog dem Schaltprogramm für die Heizphasen) wie folgt vor: Siemens Building Technologies AG 431929130b 19/28...
  • Seite 20 4. Auf den Zeilen die gewünschten Zeiten für Beginn und Ende der 3. «EIN-Phase» eingeben Um eine «EIN-Phase» unwirksam zu machen, muss die Zeile oder so lange verstellt werden, bis --:-- erscheint. Einstellebene verlassen: Gewünschte Betriebsart wählen 20/28 431929130b Siemens Building Technologies AG...
  • Seite 21: Uhr Einstellen

    Wochentag auf Zeile (1 = Montag, 2 = Dienstag, usw.) – das Datum (Tag und Monat) auf Zeile – die Jahrzahl auf Zeile Einstellebene verlassen: Gewünschte Betriebsart wählen Die Umstellung auf Sommerzeit und umgekehrt erfolgt automatisch! Siemens Building Technologies AG 431929130b 21/28...
  • Seite 22: Tips

    Vorhänge, Möbel, usw. sollten nicht vor den Heizkör- pern sein; sie behindern die Wärmeabgabe. • Geschlossene Fensterläden, Storen usw. verringern Wärmeverluste nach außen. • Heizenergieverbrauch regelmässig kontrollieren. • Brauchwassertemperaturen nur so hoch wie nötig ein- stellen. 22/28 431929130b Siemens Building Technologies AG...
  • Seite 23: Tips, Wenn Etwas Ungewöhnlich Scheint

    Raumgerät fernbedient werden kann, muss er in der Betriebsart AUTO sein • Die gewünschte Raumtemperatur wird zu früh oder zu spät erreicht: – Heizprogramm ändern – Ist das Gebäude gut isoliert, so ist eine lange Ab- senkzeit normal. Siemens Building Technologies AG 431929130b 23/28...
  • Seite 24: Störfall Und Handbetrieb

    Die Fehlercodes bedeuten: 10 = Störung Witterungsfühler 11 = Störung Sonnenfühler 12 = Störung Windfühler 20 = Störung Kesselfühler 30 = Störung Vorlauffühler 40 = Störung Rücklauffühler 50 = Störung Speicherfühler/-thermostat 1 24/28 431929130b Siemens Building Technologies AG...
  • Seite 25 Wirken Temperatureinflüsse (Zugluft, Sonnenstrah- lung, usw.) auf den Raumfühler? – Beeinflusst Fremdwärme (Menschen, Maschinen, Beleuchtung, usw.) den Raumfühler? – Sind Möbel, Vorhänge, usw. vor dem Raumfühler? – Sind alle Thermostatventile im «Fühler-Raum» in ganz geöffneter Stellung? Siemens Building Technologies AG 431929130b 25/28...
  • Seite 26 Die Pumpen für die Brauchwasserbereitung sind stän- dig eingeschaltet. Hat die Brauchwasseranlage ein Mischventil, können Sie dieses manuell in die ge- wünschte Position stellen. Handbetrieb wieder ausschalten: Taste A drücken oder gewünschte Betriebsart wählen. 26/28 431929130b Siemens Building Technologies AG...
  • Seite 27 Die Heizkreispumpe und/oder die Kesselpumpe funktioniert nicht. Sicherungen prüfen! – Der Übertragungsmechanismus zwischen Stellan- trieb und Armatur ist ausgekuppelt. Einkuppeln! Wenn Sie mit diesen Maßnahmen die Störung nicht beheben können: Heizungsfachmann ver- ständigen! Adresse und Telefonnummer Heizungsfachmann: Siemens Building Technologies AG 431929130b 27/28...
  • Seite 28 Letzter Ferientag (Tag.Monat) Heizkennlinie, Vorlauftemperatur bei +15 °C Heizkennlinie, Vorlauftemperatur bei –5 °C Sollwert für Brauchwassertemperatur NORMAL Aktuelle Brauchwassertemperatur Sollwert für Brauchwassertemperatur REDUZIERT Eingaben für das Schaltprogramm 2 Einstellung Jahresuhr (Datum und Uhrzeit) Störungsanzeige 28/28 431929130b Siemens Building Technologies AG...
