Siemens RDF301 Basisdokumentation
Vorschau ausblenden
Andere Handbücher für RDF301:
- Bedienungsanleitung (2 Seiten) ,
- Applikationshandbuch (28 Seiten) ,
- Bedienungsanleitung (18 Seiten)
Verwandte Anleitungen für Siemens RDF301
Inhaltszusammenfassung für Siemens RDF301

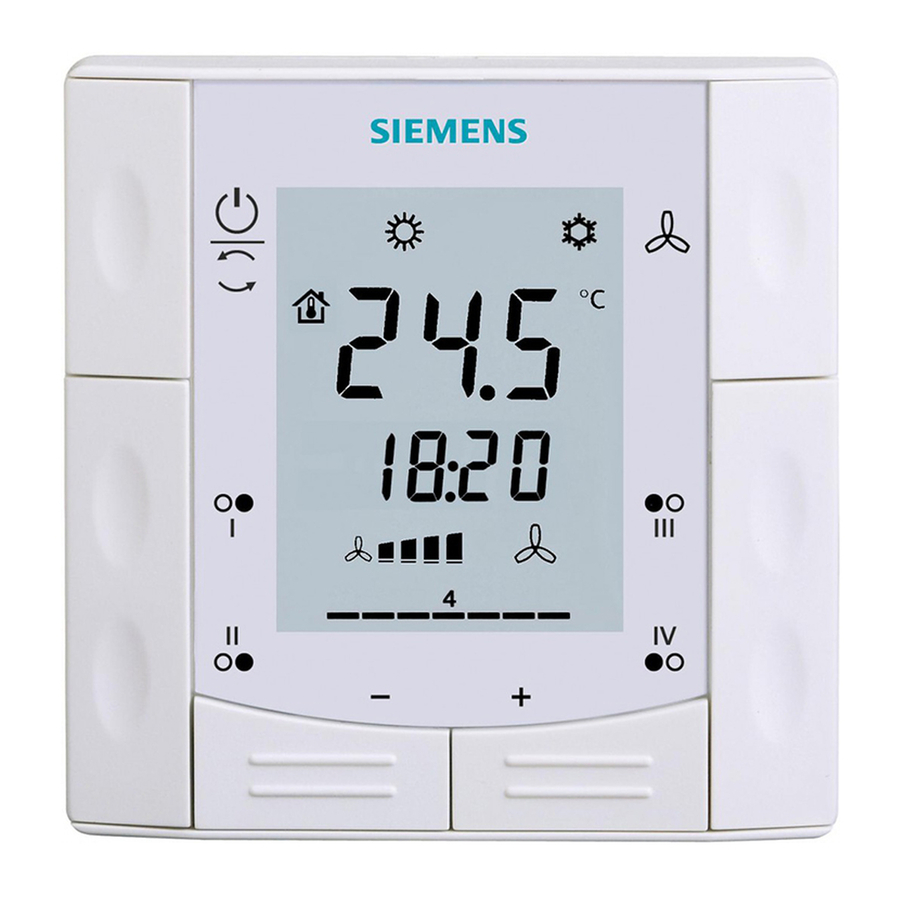

- Seite 1 RDF301 RDF301.50 Raumthermostaten für partiellen Wandeinbau mit KNX-Kommunikation RDF301, RDF301.50 Basisdokumentation Ausgabe: 1.0 CE1P3171de Building Technologies 22.06.2010...
-
Seite 2: Inhaltsverzeichnis
Tool)......................39 Steuerung des Ventilators ...............40 Multifunktionaler Eingang, digitaler Eingang...........43 3.10 Behandlung von Störungen..............44 3.11 KNX-Kommunikation................45 3.11.1 S-Mode....................45 3.11.2 LTE-Mode....................45 3.11.3 Zonenadressierung in LTE-Mode (in Verbindung mit Synco) ....46 2 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Contents 22.06.2010... - Seite 3 Beispiel einer Heiz- oder Kühlbedarfszone..........48 3.11.5 Sendeintervall und Empfangsintervall.............49 3.11.6 Aufstarten....................49 3.11.7 Heiz- und Kühlbedarf ................49 3.11.8 Störungsfunktion auf KNX...............50 3.11.9 KNX-Schaltgruppen (nur RDF301.50) ............51 3.12 Kommunikationsobjekte (S-Mode)............53 3.12.1 Übersicht ....................53 3.12.2 Beschreibung der Kommunikationsobjekte ..........54 3.13 Regelparameter ..................57 3.13.1 Parametrierung über lokales HMI ............57...
-
Seite 4: Zu Dieser Dokumentation
Installationsanleitung: KNX-Driver für PXC Modular Engineering-Dokumente [19] 127-1676 Technisches Spezifikationsblatt: KNX-Driver für PXC Modular (nur RDF301…) [20] 140-0804 Technische Referenz für KNX-Driver [21] Application 6205 Pointmap for RDF 4 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Zu dieser Dokumentation 22.06.2010... -
Seite 5: Befor Sie Beginnen
Bevor Sie beginnen 1.3.1 Copyright Die Vervielfältigung und Weitergabe dieses Dokuments ist nur mit Einverständnis der Firma Siemens gestattet und darf nur an autorisierte Personen / Gesellschaften mit spezifischen Fachkenntnissen erfolgen. 1.3.2 Qualitätssicherung Die vorliegenden Dokumentationen wurden mit grösster Sorgfalt zusammengestellt. -
Seite 6: Zielpublikum, Voraussetzungen
Die Kommunikationsobjekte der RDF KNX-Thermostate arbeiten teilweise in S- Mode, teilweise in LTE-Mode und teilweise in beiden. Diese Objekte werden entsprechend beschrieben. Eine Liste der Parameter ist in Kapitel 3.13 zu finden. 6 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Zu dieser Dokumentation 22.06.2010... -
Seite 7: Übersicht
AC 230 V Weiss 1) Wählbar: 2- oder 3-Punkt Bestellung Bei Bestellung bitte Typ, Artikel-Nr. und Name angeben: Z.B. RDF301 / S55770-T104 Raumthermostat Ventilantriebe sind separat zu bestellen Funktionen Verwendung Ventilatorkonvektoren über 2-Punkt- oder stetige Steuerausgänge: 2-Rohr-Anlagen ... - Seite 8 Spülfunktion zusammen mit einem 2-Weg-Ventil in einer 2-Rohr-Anlage mit Umschaltung Erinnerung, dass Ventilatorfilter zu reinigen sind Temperaturbegrenzung der Fussbodenheizung Erneutes Laden der Werkseinstellungen für Inbetriebnahme und Regelparameter 8 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Übersicht 22.06.2010...
-
Seite 9: Integration Über Knx-Bus
Webservers OZW772 oder OZW775 Maximale Energieeffizienz dank Austausch relevanter Energieinformationen, z.B. mit Synco 700-Reglern (z.B. Heiz- oder Kühlbedarf) Nur RDF301.50: 4 Tasten zur Ansteuerung von KNX-Stellantrieben in KNX S- Mode ("Schaltgruppen" mit Funktionen wie Schalten, Dimmen, Jalousiensteuerung, 8-Bit-Szene) ... - Seite 10 Raumregler Raumgerät für Raumregler RXB / RXL DESIGO, Apogee und Die Geräte RDF KNX können in die Siemens-Gebäudeautomationssysteme Systeme von Dritten (BACS) DESIGO / Apogee oder in ein beliebiges System von Dritten integriert werden. Bei der Integration kann entweder S-Mode (Gruppenadressierung) oder individuelle Adressierung eingesetzt werden.
-
Seite 11: Gerätekombination
10 mm zu vergrössern Unterputzdose für Raumthermostaten für partiellen N3009 ARG71 / Wandeinbau S55770-T137 KNX-Netzteil 160 mA (Siemens BT EV) 5WG1 125-1AB01 KNX-Netzteil 320 mA (Siemens BT EV) 5WG1 125-1AB11 KNX-Netzteil 640 mA (Siemens BT EV) 5WG1 125-1AB21 11 / 82 Siemens RDF301, RDF301.50 Basisdokumentation... -
Seite 12: Funktionen
P07 = 3 oder 4 anzeigen. Die Anzeige ist entweder im 12- oder 24-Stundenformat. Uhrzeit über Bus Die Information kann von einem Synco-Regler mit Time Master-Funktionalität oder irgendeinem anderen KNX-Gerät empfangen werden, falls das entsprechende Kommunikationsobjekt verbunden ist. 12 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 13: Betriebsarten
Überhitzung geschützt (Werkseinstellung AUS, kann über P66 – freigegeben oder geändert werden). Wird Schutzbetrieb über den Bus befohlen, so kann lokal keine andere Betriebsart gewählt werden. Angezeigt werden 13 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 14: Möglichkeiten Zur Beeinflussung Der Betriebsart
Der letzte Eingriff ist der massgebende, entweder lokal oder über Zeitprogramm über Bus Die über Bus gesendete Betriebsart kann durch alle anderen Eingriffe übersteuert werden. Ausnahme: Schutzbetrieb hat Priorität 2 14 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 15: Auto Timer-Betrieb Mit Zeitprogramm Über Bus
Eingang X1/X2 oder der KNX-Bus. Benutzereingriffe bleiben ohne Wirkung, und auf der Anzeige erscheint “OFF“, falls der Betriebsart-Umschaltkontakt aktiv ist, oder der "Fensterzustand" über den Bus gesendet wird. 15 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 16: Temporäre Schaltuhr Zur Verlängerung Des Komfortbetriebs
Drücken der Betriebsart-Wahltaste schaltet den Thermostaten auf Schutzbetrieb. Ist der Betriebsart-Umschaltkontakt aktiv, so erscheint auf der Anzeige nach Drücken der Betriebsart-Wahltaste blinkend “OFF“. 16 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 17: Kommunikationsbeispiele
= 1) eingestellt. 12:00 13:00 17:00 20:00 06:00 08:00 Komfort Zeitprogramm Prekomfort Economy Schutzbetrieb Fenster offen Fensterkontakt Raum 1 Fenster geschlossen Komfort Tatsächliche Raumbetriebsart Raum 1 Economy Schutzbetrieb 17 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... - Seite 18 13:00 17:00 20:00 Komfort Zeitprogramm Raumbetriebsart Prekomfort Economy Schutzbetrieb Betriebsart- Gedrückt Wahltaste am Thermostat Fenster offen Fensterkontakt Raum 2 Fenster geschlossen Komfort Tatsächliche Raumbetriebsart Raum 2 Economy Schutzbetrieb 18 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010...
-
Seite 19: Raumtemperatur-Sollwerte
Zur Einstellung der Sollwerte für Economy sind die Regelparameter P11 und P12 zu verwenden. Der Sollwert für Heizen hat eine Werkseinstellung von 15 °C, derjenige für Kühlen 30 °C. 19 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 20: Einstellung Und Korrektur Von Sollwerten
Economy Heizen Sollwertschiebung H Economy Heizen Economy Kühlen Sollwertschiebung K Economy Kühlen Schutzbetrieb H Schutzbetrieb H Schutzbetrieb K Schutzbetrieb K Effektive Raumbetriebsart Aktueller Sollwert (vom Thermostaten zur Temp.regelung verwendet) 20 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 21: Aktueller Sollwert
Die resultierenden Sollwerte für Kühlen und Heizen der gleichen Betriebsart liegen mindestens 0.5 K auseinander Das Resultat lokaler und zentraler Schiebung, zusammen mit der Raumbetriebsart, wird vom Thermostaten für die Temperaturregelung benutzt (aktueller Sollwert) 21 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 22: Applikationsübersicht
2-Rohr-Ventilatorkonvektor mit Elektroheizung (Heizen oder Kühlen) EIN/AUS Kühldecke / Deckenheizung mit Elektroheizung (B1) (Heizen oder Kühlen) EIN/AUS 1-stufiger Verdichter mit Elektroheizung (Heizen oder Kühlen) EIN/AUS (B1) 22 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... - Seite 23 (Heizen und Kühlen) EIN/AUS (B1) Legende Y1 Heiz- oder Heiz- / M1 3- oder 1-stufiger Ventilator Kühlventilantrieb Y2 Kühlventilantrieb B1 Rückluft-Temperaturfühler oder externer Raumtemperaturfühler (optional) E1 Elektroheizung B2 Umschaltfühler (optional) 23 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010...
-
Seite 24: Zusätzliche Funktionen
Raumtemperaturfühler (QAA32) oder externen Rückluft-Temperaturfühler (QAH11.1), angeschlossen an den multifunktionalen Eingang X1 oder X2. Eingang X1 oder X2 muss entsprechend in Betrieb genommen werden. Siehe Kapitel 3.9 “Multifunktionaler Eingang”. 24 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 25: Begrenzung Der Fussbodentemperatur
Wohnräume: Bis maximal 26 °C bei längerer Anwesenheit, bis maximal 28 °C bei für P51: kurzzeitiger Anwesenheit. Badezimmer:Bis maximal 28 °C bei längerer Anwesenheit, bis maximal 30 °C bei kurzzeitiger Anwesenheit. 25 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 26: Taupunktüberwachung
Tasten gesperrt oder freigegeben, indem die rechte Taste für 3 Sekunden gedrückt wird. Ist “Auto-Sperrung” konfiguriert, so sperrt 10 Sekunden nach der letzten Einstellung der Thermostat automatisch die Tasten. 26 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 27: Regelsequenzen
Automatische Umschaltung bei 4-Rohr (P01 = 3) bedeutet vertauschen der – Steuerausgänge gemäss einem Fühler für Heizen / Kühlen oder Fernschalter ("Haupt- und Sekundärapplikation"), siehe Kapitel 3.6.5. Für die Beziehung zwischen Sollwerten und Sequenzen siehe Kapitel 3.6.8. 27 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 28: Applikations-Modus
Ventilator auf die hohe Stufe gesetzt. Stufe Die Funktion wird beendet, sobald der Thermostat bedient wird. Bei allen anderen Befehlen verhält sich der Thermostat wie in Auto-Betrieb, d.h. Heizen oder Kühlen nach Bedarf. 28 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... - Seite 29 Wert des Ausgangs als Funktion der Raumtemperatur bei einem Heiz- und Kühlsystem: 0 = Cool 100% Wheat = aktueller Sollwert Heizen Wcool = aktueller Sollwert Kühlen Wheat Wcool 29 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010...
-
Seite 30: 2-Rohr-Ventilatorkonvektor
Proportionalband “Kühlen“ (P31) Steuerbefehl “Ventil” Hinweis: Die Diagramme zeigen lediglich den Proportionalanteil des PI-Thermostaten. Einstellung der Sequenz und der Steuerausgänge Siehe Kapitel 3.4 "Applikationen", 3.6.1 "Sequenzen" und 3.7 "Ausgänge". 30 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 31: 2-Rohr-Ventilatorkonvektor Mit Elektroheizung
Falls Eingang “Freigabe Elektroheizung” über den Bus gewählt wird, darf die Hinweis Funktion nicht einem lokalen Eingang X1, X2 zugeordnet werden. Eine Elektroheizung muss immer mit einem Sicherheitsthermostat geschützt Vorsicht werden! 31 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... - Seite 32 Totzone (P33) Sollwertdifferenz (P34) Hinweis: Die Diagramme zeigen lediglich den Proportionalanteil des PI-Thermostaten. Einstellung der Sequenz und der Steuerausgänge Siehe Kapitel 3.4 "Applikationen", 3.6.1 "Sequenzen" und 3.7 "Ausgänge". 32 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010...
-
Seite 33: 4-Rohr-Ventilatorkonvektor
2 gestellt werden (X1 oder X2, P38 oder P40) Der Thermostat geht in Winterbetrieb, wenn B2 > P37 (Werkseinstellung 28 °C) Der Thermostat geht in Sommerbetrieb, wenn B2 < P36 (Werkseinstellung 16 °C) 33 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... - Seite 34 ½ SDH Totzone (P33) Hinweis: Die Diagramme zeigen lediglich den Proportionalanteil des PI-Thermostaten. Einstellung der Sequenz und der Steuerausgänge Siehe Kapitel 3.4 "Applikationen", 3.6.1 "Sequenzen" und 3.7 "Ausgänge". 34 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010...
-
Seite 35: Applikationen Mit Kühldecken / Deckenheizungen Und Heizkörpern
Minimale Einschalt- / Ausschaltdauer P48 / P49. Hinweise: Ventilatorbetrieb: P52 (0 = gesperrt, 1 = freigegeben) Ventilator Stufe: P53 (1 = 1-stufig, 2 = 3-stufig) 35 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 36: Sollwerte Und Sequenzen
W = Sollwert im Komfortbetrieb = Sollwert Heizen für Economy oder Schutzbetrieb HeatEco/Prot = Sollwert Kühlen für Economy oder Schutzbetrieb HeatEco/Prot YR = Heizkörpersequenz YE = Sequenz Elektroheizung 36 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... - Seite 37 1) Manuelle Umschaltung, P01 = 2 W = Sollwert im Komfortbetrieb = Sollwert Heizen für Economy oder Schutzbetrieb HeatEco/Prot = Sollwert Kühlen für Economy oder Schutzbetrieb HeatEco/Prot YE = Sequenz Elektroheizung 37 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010...
-
Seite 38: Steuerausgänge
1. die erfasste Raumtemperatur über dem Sollwert liegt (Elektroheizung) liegt, 2. die Elektroheizung für mindestens 1 Minute eingeschaltet war. Ein Sicherheitsthermostat (zur Vermeidung von Überhitzung) muss extern installiert Vorsicht werden. 38 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 39: Konfiguration Der Steuerausgänge (Einstellung Über Dip-Schalter Oder Tool)
Die DIP-Schalter haben keine Wirkung, wenn die Applikation über das Tool in Betrieb genommen wird. In diesem Fall müssen die Steuerausgänge über das ACS eingestellt werden. Hinweis Im Tool ACS700 werden Y11 und Y21 mit Y1 und Y2 bezeichnet. 39 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 40: Steuerung Des Ventilators
Schaltdifferenz in einer Tabelle definiert (SDH/SDC). T [°C] Raumtemperatur Raumtemperatur-Sollwert Ventilatorstufe Steuerbefehl “Ventil” T[°C] Schaltdifferenz “Heizen“ Schaltdifferenz “Kühlen“ Totzone Cool Schaltbereich für Ventilator “Heizen” Schaltbereich für Ventilator “Kühlen” T[°C] 40 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 41: Minimale Ventilator-Einschaltdauer
Komfortbetrieb über Parameter P60, einmal für Economy über Parameter P61. Hinweis: Ventilatorkickwert “0” bedeutet, dass der Ventilator dauernd in der Totzone läuft. Ventilatorkickwert “OFF” bedeutet, dass der Ventilator in der Totzone nicht läuft. 41 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 42: Ventilatornachlauf Für Elektroheizung
“Automatisch“. Die Betriebsart des Ventilators kann durch Drücken der FAN-Taste auf ”Manuell” umgestellt werden. Nach jeder Umschaltung von Komfortbetrieb auf Economy, oder umgekehrt, kehrt der Ventilator zum automatischen Standardbetrieb zurück. 42 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 43: Multifunktionaler Eingang, Digitaler Eingang
In diesem Fall darf die Funktion nicht einem lokalen Eingang X1, X2 zugeordnet werden. Siehe auch Kapitel 3.2. Taupunkt- Digitaler Eingang für einen Taupunktfühler zur Erfassung wächter von Kondensation. Tritt Kondensation auf, wird Kühlen gestoppt. 43 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 44: Behandlung Von Störungen
In allen anderen Fällen wird kein Ausgang aktiviert. Der Thermostat nimmt wieder Komfortbetrieb auf, nachdem die Temperatur in den Messbereich zurückgekehrt ist. Für Störungsmeldungen über Bus, siehe Kapitel 3.11.8. K NX 44 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 45: Knx-Kommunikation
Cool demand Boiler Heat distr zone 1 Heat distr zone 1 Heat demand Heat demand Sensor Outside temperature zone 1 Outside temperature zone 1 Outside temperature Outside temperature 45 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 46: Zonenadressierung In Lte-Mode (In Verbindung Mit Synco)
Hinweis: Die “Subzone” der “Geografischen Zone” steht fix auf 1 (nicht einstellbar). Das Gerät sendet und empfängt LTE-Kommunikationssignale nur dann, wenn die Zonenadresse gültig ist (nicht OSV = out of service). 46 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... - Seite 47 Informationen (z.B. RMU7xx). Aussentemperaturzone Eine Aussentemperatur, die in Aussentemperaturzone 1 empfangen wird, wird/kann auf dem Raumthermostaten angezeigt werden, falls Zone = fix 1 entsprechend eingestellt (Parameter P07 = 2). 47 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010...
-
Seite 48: Beispiel Einer Heiz- Oder Kühlbedarfszone
(1) und (2) bezeichnen die Nummern der Verteilzone. Diese Art von Anwendung kann sinngemäss auch auf Kälteverteilzonen Hinweise: übertragen werden Wird kein 2-Rohr-Ventilatorkonvektor verwendet, werden Wärme- und Kältebedarfssignale gleichzeitig an die Aufbereitungsanlage gesendet 48 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 49: Sendeintervall Und Empfangsintervall
Raums an das BACS übermittelt, damit die benötigte Wärme- oder Kälteenergie Kühlausgang primär bereitgestellt wird. Ein Beispiel für LTE-Mode ist in Kapitel 3.11.4 beschrieben. In S-Mode stehen die aktuellen Zustandssignale der Steuerausgänge zur Verfügung. 49 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 50: Störungsfunktion Auf Knx
Bus zu stoppen. Dies hat keine Auswirkungen auf die lokale Anzeige von Störungen. Nach einem Timeout von 48 Stunden wird die Übermittlung von Störungen automatisch wieder freigegeben. 50 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 51: Knx-Schaltgruppen (Nur Rdf301.50)
KNX-Antriebsmodul verbunden werden. 1, 2 Tasten der Schaltgruppe links (1) 3, 4 Tasten der Schaltgruppe rechts (2) Anzeige während Tasten gedrückt sind Der RDF301.50 hat 2 Schaltgruppen, von denen jede ein Tastenpaar besitzt, konfigurierbar über das ETS. Inbetriebnahme von Schaltgruppen (ETS) - Seite 52 Antriebe wie zuvor eingestellt; auf der Anzeige erscheint “SAVE“, die neue Szene wird über den Bus gesendet. Hinweis: Wenn als inaktiv in Betrieb genommen, bleibt das Drücken der Tasten ohne Wirkung. 52 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010...
-
Seite 53: Kommunikationsobjekte (S-Mode)
55 Tasten rechts: Jalousie Auf/Ab 56 Tasten rechts: Szene Eingangs-Kommunikationsobjekt Ausgangs-Kommunikationsobjekt Eingangs- und Ausgangs-Kommunikationsobjekt 8-Bit oder 1-Bit-Objekt, wählbar mit Parameter in ETS3 Sichtbarkeit abhängig von gewählter Applikation / Funktion 53 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 54: Beschreibung Der Kommunikationsobjekte
Hinweis: Der Thermostat ersetzt Prekomfort entweder durch Aktueller Sollwert, einschliesslich Schiebung, Kompensation etc., Economy oder Komfort (wählbar über P88). der vom Thermostaten zur Temperaturregelung verwendet wird. Schaltuhr Trigger 1.017 Komfort 1 bit Economy Schutzbetrieb 54 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... - Seite 55 Drücken der Taste unten links: Es wird “Dunkler“ 34…67% (86...170) gesendet. 68…100% (171…255) Nach Loslassen der Taste wird ein Stoptelegramm gesendet. Ventilator Stufe “0” wird vom Thermostaten nicht unterstützt und die Ventilatorstufe bleibt unverändert. 55 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010...
- Seite 56 Für jede Taste kann mit ETS eine unterschiedliche Szenennummer Bei langem Drücken der Taste wird ein Telegramm gesendet, um konfiguriert werden. die Jalousien rauf oder runter laufen zu lassen. 56 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010...
-
Seite 57: Regelparameter
Die Werkseinstellungen der Regelparameter können über Parameter P71, durch Änderung des Werts auf “ON“ und Bestätigung durch gleichzeitiges Drücken der Parameter Tasten + und – neu geladen werden. Während des Ladevorgangs erscheint auf der Anzeige “8888“. 57 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 58: Parametrierung / Herunterladen Über Tool
Die RDF KNX-Thermostaten erfordern Version ETS3f oder höher / ACS700 Version 5.11 oder höher Anschluss eines KNX- Der Anschluss eines KNX-Inbetriebnahme- oder Bedienungs-Tools an die Thermostaten RDF ist in Kapitel 4.2 beschrieben. Tools 58 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 59: Parameter Der Serviceebene
Tastensperre 0 = Entsperrt 0 = Entsperrt 1 = Auto-Sperrung 2 = Manuelle Sperrung Hinweis: Die Anzeige von Parametern hängt von der gewählten Applikation und der Funktion ab. 59 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... -
Seite 60: Parameter Der Fachmannebene Mit Diagnose Und Test
Off, 100…9900 h Schutzbetrieb-Heiz-Sollwert 8 °C OFF, 5…WCoolProt; WCoolProt = 40 °C max Schutzbetrieb-Kühl-Sollwert OFF, WHeatProt… 40; WHeatProt = 5°C min Temporärer Komfortbetrieb 0 (= OFF) 0...360 min 60 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010... - Seite 61 Zwangs-Öffnen CLO = Ausgang Y2 Zwangs-Schliessen 3) Dieser Parameter kann nur verlassen werden, wenn die Einstallung zurück auf "---" ist. Zum Verlassen drücken Sie + und - gleichzeitig.. 61 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Funktionen 22.06.2010...
-
Seite 62: Handhabung
Unterputzdose AC 230 V-Netzspannung führt. Keine Metallrohre. Keine Kabel mit Metallummantelung. Trennen Sie das Gerät vor dem Öffnen von der Stromzufuhr. 62 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Handhabung 22.06.2010... -
Seite 63: Inbetriebnahme
CE+ CE- UP152 Q1 Q2 Q3 RS232 ETS / ACS ACS und ETS3 benötigen eine Schnittstelle: RS-232 KNX-Schnittstelle (z.B. Siemens N148 / UP146 / UP152) – OCI700.1 USB-KNX-Schnittstelle – Hinweis: Eine externe KNX-Busspeisung ist notwendig, wenn RDF direkt über eine KNX- Schnittstelle mit einem Tool (ACS oder ETS3) verbunden wird. - Seite 64 KNX-Gruppenadressen zuweisen objekte des Raumthermostaten zugewiesen. Schaltgruppen RDF301.50 hat 2 Schaltgruppen mit je einem Paar Tasten, die über ETS3 zu Nur RDF301.50 konfigurieren sind. Die Schaltgruppen funktionieren nur in S-Mode. KNX-Seriennummer Jedes Gerät hat eine einmalige KNX-Seriennummer auf der Innenseite des Gehäuses aufgedruckt.
-
Seite 65: Bedienung
Zur Parametrierung auf “Fachmanneebene”, loslassen, Diagnose und Test dann Taste – nochmals >3 s drücken Betriebsart-Wahltaste und Taste + Zur (KNX) Programmierung gleichzeitig während 6 s drücken Anzeige 65 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Handhabung 22.06.2010... -
Seite 66: Fernsteuerung
Richtlinie 2002/96/EG (WEEE) und darf nicht als Haushaltmüll entsorgt werden. Die entsprechende nationale Gesetzgebung muss befolgt werden. Das Gerät ist über die dazu vorgesehenen Kanäle zu entsorgen. Alle örtlichen und aktuell gültigen Gesetze müssen beachtet werden. 66 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Handhabung 22.06.2010... -
Seite 67: Unterstützte Knx-Tools
ETS3 Professional Kommunikationsobjekt den Gruppenadressen zu (S-Mode). Nur Parameter für Schaltgruppen werden auf den RDF301.50 heruntergeladen. Alle anderen Parameter werden nur dazu verwendet, die Kommunikationsobjekte zu wählen (erscheinen zu lassen / zu verbergen)! Diese Basisdokumentation beschreibt nicht die Bedienung von ETS3 Professional und die Inbetriebnahme eines Geräts. -
Seite 68: Acs700 Service- Und Operating-Tool
Zum Starten der Parametrierung Anwendungen wählen, dann Parametrierung... Die Applikation (Anwendung) und die Regelparameter können eingestellt und heruntergeladen werden. Spalte Zeile Nr. enthält die Parameternummer gemäss Parametertabelle. Siehe Kapitel 3.13, Regelparameter. 68 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Unterstützte KNX-Tools 22.06.2010... -
Seite 69: Bedienung Und Überwachung Mit Acs
Betriebs. Um einen Regelparameter zu ändern, Bedienbuch wählen, dann Einstellungen. Sicherstellen, dass Anmeldung mit ausreichendem Zugriffsrecht erfogt. Hinweise: Nur Regelparameter können verändert werden, keine Applikationen! 69 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Unterstützte KNX-Tools 22.06.2010... -
Seite 70: Anlagenschaltbilder In Acs Operating
ACS Operating bietet Anlagenschaltbilder zur einfachen Überwachung und Anlagenschaltbilder in ACS Operating Bedienung der Thermostaten. Um die Anwendung zu starten, Anwendung wählen, dann Anlagenschaltbild. 70 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Unterstützte KNX-Tools 22.06.2010... - Seite 71 – Regelsequenz: Keine Auswirkung (P01 = heizung – Regelsequenz: Keine Auswirkung (P01 = irgendeine) irgendeine) – Ventilatorbetrieb: Gesperrt (P52 = 0) – Ventilatorbetrieb: Nicht gesperrt (P52 <> 71 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Unterstützte KNX-Tools 22.06.2010...
- Seite 72 – Regelsequenz: Auto c/o (P01 = 3) – Regelsequenz: Auto c/o (P01 = 3) – Ventilatorbetrieb: Nicht gesperrt (P52 <> 0) – Ventilatorbetrieb: Gesperrt (P52 = 0) 72 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Unterstützte KNX-Tools 22.06.2010...
-
Seite 73: Bedienung Und Überwachung Mit Ozw772
Die Applikation kann nicht in Textform angezeigt werden; als Ersatz wird eine Nummer verwendet: (Parameter Anlagetyp im Menü Basiseinstellung): 0 = keine Applikation 1 = 2-Rohr 2 = 2-Rohr und Elektroheizung 4 = 4-Rohr 73 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Unterstützte KNX-Tools 22.06.2010... -
Seite 74: Anschluss
QAH11.1) oder potentialfreien Schalter Werkseinstellung: – X1 = Betriebsart-Umschaltkontakt – X2 = Externer Fühler (Funktion auswählbar über Parameter P38 / P40) Messnull für Fühler und Schalter KNX-Daten + KNX-Daten - 74 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Anschluss 22.06.2010... -
Seite 75: Anschlussschaltpläne
2-Rohr und Elektroheizung 5(2)A 5(2)A max. max. 4-Rohr 5(2)A 5(2)A max. max. 1-stufiger Verdichter (Heizen und/oder 5(2)A 5(2)A max. max. Kühlen) 1-stufiger Verdichter und Elektroheizung 5(2)A 5(2)A max. max. 75 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Anschluss 22.06.2010... -
Seite 76: Ausführung
3 Tasten zum Anpassen von Sollwerten und Regelparametern 4 Vier Tasten zur Ansteuerung von KNX-Stellantrieben über KNX S-Mode (Funktionen: Schalten, Dimmen, Jalousiensteuerung, 8-Bit-Szene) Zur Bedienung siehe Kapitel 4.3. 76 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Ausführung 22.06.2010... -
Seite 77: Abmessungen
Abmessungen Abmessungen in mm 77 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Ausführung 22.06.2010... -
Seite 78: Technische Daten
Genauigkeit bei 25 °C 0…49 °C Temperaturabgleichbereich < ± 0.5 K ± 3.0 K Einstellungen und Auflösung der Anzeige: Sollwerte 0.5 °C Anzeige der aktuellen Temperatur 0.5 °C 78 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Technische Daten 22.06.2010... - Seite 79 Drähte oder vorbereitete Litzen 1 x 0,4…2,5 mm2 oder 2 x 0,4…1,5 mm2 Farbe der Gehäusefront RAL 9003 weiss Gewicht mit / ohne Verpackung 0.246 kg / 0.316 kg 79 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Technische Daten 22.06.2010...
-
Seite 80: Index
Freigabe / Sperrung der elektrischen Heizung ..31 Störung ..............44 Fühlereingang ............43 Störung auf KNX........... 50 Fussbodenheizung ..........25 Synchronisierung..........39 Fussbodenkühlung ..........25 80 / 82 Siemens RDF301, RDF301.50 Fehler! Unbekannter Name für Dokument-Eigenschaft. Building Technologies Index 22.06.2010... - Seite 81 Universelle Applikationen ........22 Wirkung von Schutzbetrieb über Zeitprogramm ...15 Ventilator im Auto Timer-Betrieb ......42 Zurücksetzen der Parameter.........57 Ventilatorbetrieb gemäss Heiz- / Kühlbetrieb oder gesperrt ............. 41 81 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies Index 22.06.2010...
- Seite 82 Siemens Schweiz AG Industry Sector Building Technologies Division International Headquarters Gubelstrasse 22 CH-6301 Zug Tel. +41 41-724 24 24 © 2010 Siemens Schweiz AG www.buildingtechnologies.siemens.com Änderungen vorbehalten 82 / 82 Siemens RDF301, RDF301.50 Basisdokumentation CE1P3171de Building Technologies 22.06.2010...
