Siemens Building Technologies
Landis & Staefa Division
SIGMAGYR ®

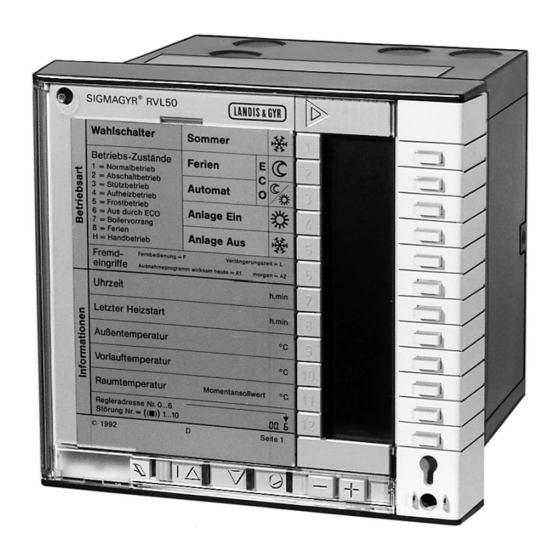

Heizungsregler
Regler für witterungsgeführte Vorlauftemperaturregelung in Nichtwohnbauten
und Wohnbauten mit komplexen Anforderungen, für Heizungen mit eigenem Kes-
sel und für Fernheizanschlüsse. Wahlweise stetige Dreipunkt- oder direkte Bren-
nersteuerung.
Fünf Betriebsarten, Wochenprogramm, ECO-Funktion, selbstanpassende Opti-
mierung, Begrenzungsfunktionen, in Verbundanlagen Datenaustausch. Mikro-
computer. AC 230 V. Kommunikation mit Leitstellen-PC über Telefonnetz und
Kommunikationsinterface.
– Büro- und Verwaltungsgebäude
– Geschäftshäuser und Verkaufslokale
– Schulen
– Krankenhäuser
– Fabrikgebäude und Werkstätten
– Mehrfamilienhäuser
– Wohnblöcke und -siedlungen
– Heizungen mit eigenem Kessel
– Heizgruppen einer größeren Anlage, Siedlungsheizungen
– Heizungen an Wärmetauschern
– Heizungen mit direktem Fernheizanschluß
– Heizungen mit direkter Brennersteuerung
– Verteilgruppen für Lüftungs- und Klimaanlagen
– Radiatoren und Konvektoren
– Boden- und Deckenheizungen
– Strahlungsheizungen
– Grundlastheizungen
2
604
RVL50
CM1N2604D / 12.1998
1/18
Werbung
Verwandte Anleitungen für Siemens SIGMAGYR RVL50
Inhaltszusammenfassung für Siemens SIGMAGYR RVL50
- Seite 1 – Heizungen mit direktem Fernheizanschluß – Heizungen mit direkter Brennersteuerung – Verteilgruppen für Lüftungs- und Klimaanlagen – Radiatoren und Konvektoren Heizkörperseitig – Boden- und Deckenheizungen – Strahlungsheizungen – Grundlastheizungen Siemens Building Technologies CM1N2604D / 12.1998 Landis & Staefa Division 1/18...
- Seite 2 Fühler und Zusatzgeräte Kommunikationsinterface OCI55 2640 Kommunikationsprogramm ACS55 2641 Geeignet sind Stellantriebe mit folgenden Daten: Stellantriebe – Betriebsspannung: AC 230 V – Ideale Laufzeit: 0,5...3 min – Maximale Laufzeit: 30 min CM1N2604D / 12.1998 Siemens Building Technologies 2/18 Landis & Staefa Division...
- Seite 3 Sollwert der Vorlauf- und der Raumtemperatur normaler Raumtemperatursollwert minus max. 1 K reduzierter Sollwert der Vorlauf- und der Raumtemperatur überhöhter Vorlauftemperatursollwert (Schnellaufheizung) normale Raumtemperatur normale Raumtemperatur minus max. 1 K reduzierte Raumtemperatur Siemens Building Technologies CM1N2604D / 12.1998 Landis & Staefa Division 3/18...
- Seite 4 – Außentemperatur: mit einem Fühler LG-Ni1000 Ω bei 0 °C oder mit einem Fühler NTC575 Ω bei 20 °C. Der Regler erkennt den Fühlertyp automatisch – Raumtemperatur: mit einem oder zwei (zur Mittelwertbildung parallel angeschloße- nen) Fühlern LG-Ni1000 Ω bei 0 °C CM1N2604D / 12.1998 Siemens Building Technologies 4/18 Landis & Staefa Division...
- Seite 5 Null reduziert. Dadurch wird das Auskühlen des Raumes durch tiefe Wandtemperaturen, wie es beim Wegfallen der Sollwertüberhöhung auftreten könnte, verhindert. Die Dauer dieser Wandtemperatur- kompensation ist einstellbar. Siemens Building Technologies CM1N2604D / 12.1998 Landis & Staefa Division 5/18...
- Seite 6 Beide Begrenzungen erfolgen über die Heizkennlinie. Bei den eingestellten Grenz- Maximalbegrenzung und Minimalbegrenzung der werten verläuft die Heizkennlinie als horizontale Gerade. Erreicht der Vorlauftemperatursollwert einen Grenzwert, so wird die Vorlauftemperatur Vorlauftemperatur auf den Grenzwert geregelt und konstant gehalten. CM1N2604D / 12.1998 Siemens Building Technologies 6/18 Landis & Staefa Division...
- Seite 7 Nutzungszeiten eingegeben werden («8.Wochentag»). Es eignet sich für spezielle Tage, die nicht voraussehbar, deren Nutzungszeiten aber bekannt sind. Zum Vereinfachen des Eingebens kann jedes Tagesprogramm kopiert werden, und zwar auf jeden beliebigen Tag. Siemens Building Technologies CM1N2604D / 12.1998 Landis & Staefa Division 7/18...
- Seite 8 Programm des «8.Wochentages» gesteuert. Das Aktivieren erfolgt durch kurzzeitiges Kurzschließen der Klemmen SN und M • Umschalten auf die Betriebsart «Ferien». Das Aktivieren erfolgt durch Kurzschließen der beiden Klemmen SN und M CM1N2604D / 12.1998 Siemens Building Technologies 8/18 Landis & Staefa Division...
- Seite 9 – einer Funktionstaste, mit welcher der aktuelle Parameter angewählt und ein neuer Einstellwert bestätigt wird Bei geschlossenem Deckel werden im Bedienfeld die Betriebsart, der Betriebszustand sowie die wichtigsten Betriebsdaten angezeigt. Siemens Building Technologies CM1N2604D / 12.1998 Landis & Staefa Division 9/18...
- Seite 10 (Drei- oder Zweipunkt) und jene für die Datensicherung. Diese blockiert alle Einstellungen, die mit dem Anschluss der Anlage an ein Fernheiznetz zusammen- hängen und deshalb vom Fernheizwerk vorgeschrieben sind. CM1N2604D / 12.1998 Siemens Building Technologies 10/18 Landis & Staefa Division...
- Seite 11 Alle Funktionen des Reglers sowie die Verdrahtung der angeschlossenen Aggregate sind bei der Inbetriebnahme zu kontrollieren. Istwerte und Fernbedienungssignale sind abrufbar. Für das Kopieren von Daten steht das Datenspeichergerät AZW55 zur Verfügung. Siemens Building Technologies CM1N2604D / 12.1998 Landis & Staefa Division 11/18...
-
Seite 12: Bedienungshinweise
0,85 kg Nach Richtlinien der Europäischen Union -Konformität – Elektromagnetische Verträglichkeit 89/336/EWG – Niederspannungsrichtlinie 73/23/EWG Automatische elektrische Regel- und Steuergeräte EN 60 730 Produktenormen für den Hausgebrauch und ähnliche Anwendungen CM1N2604D / 12.1998 Siemens Building Technologies 12/18 Landis & Staefa Division... - Seite 13 Neutralzone bei Steilheit 0 / 1 / 2 0,5/ 0,8/1,1 K Vorlauftemp. Schaltdifferenz 1...20 K Vorlauftemperatur Zweipunktregelung Minimale Einschaltzeit 1...10 min Zweite Brennerstufe Minimale Sperrzeit 1...60 min Freigabeintegral 1...500 min Rückstellintegral 1...500 min Siemens Building Technologies CM1N2604D / 12.1998 Landis & Staefa Division 13/18...
- Seite 14 − bei Dreipunktregelung: Phase für "Stellgerät schließen" − bei Zweipunktregelung: Phase für "2. Brennerstufe einschalten" − bei Dreipunktregelung: Stellgerät schließen − bei Zweipunktregelung: 2. Brennerstufe einschalten Phase für "Umwälzpumpe einschalten" Umwälzpumpe einschalten CM1N2604D / 12.1998 Siemens Building Technologies 14/18 Landis & Staefa Division...
- Seite 15 Regler RVL50 oder RVL55, mit N1 über Datenbus verbunden Regler RVL50 Kurzschlussschalter für Betriebsart FERIEN Kurzschlusstaste für Ausnahmeprogramm Kurzschlussschalter für Betriebsart ANLAGE EIN Kurzschlusstaste für Nutzungszeitverlängerung Dreipunktstellantrieb, mit Hilfsschalter für Minmalhub Siemens Building Technologies CM1N2604D / 12.1998 Landis & Staefa Division 15/18...
- Seite 16 Indirekter Fernheizanschluss mit Wärmetauscher. Regelung der Vorlauftemperatur, witterungsgeführte Maximalbegrenzng der Rücklauftemperatur Heizgruppe. Vorlauftemperaturregelung durch direkte Brennersteuerung 2604S03 Vorlauftemperaturfühler Rücklauftemperaturfühler Witterungsfühler Wärmeerzeuger, Wärmequelle Sicherheitstemperaturbegrenzer Umwälzpumpe Regler RVL50 Keßeltemperaturregler Dreiwegventil mit Stellantrieb Durchgangsventil mit Stellantrieb Rückflußsperre CM1N2604D / 12.1998 Siemens Building Technologies 16/18 Landis & Staefa Division...
- Seite 17 Rücklauftemperatur Siedlungsheizung. Regelung der Hauptvorlauftemperatur, Minimalbegrenzung der Vor- lauf- und der Rücklauftemperatur Vorlauftemperaturfühler Rücklauftemperaturfühler Witterungsfühler Wärmeerzeuger, Wärmequelle Sicherheitstemperaturbegrenzer Umwälzpumpe Regler RVL50 Keßeltemperaturregler Dreiwegventil mit Stellantrieb Durchgangsventil mit Stellantrieb Rückflußsperre Siemens Building Technologies CM1N2604D / 12.1998 Landis & Staefa Division 17/18...
- Seite 18 Massbild 272.5 152.6 ø Pg11 30,3 © 1998 Siemens Building Technologies AG Masse in mm CM1N2604D / 12.1998 Siemens Building Technologies 18/18 Landis & Staefa Division...
