Anwendung
CB1N1423de
2018-03-20

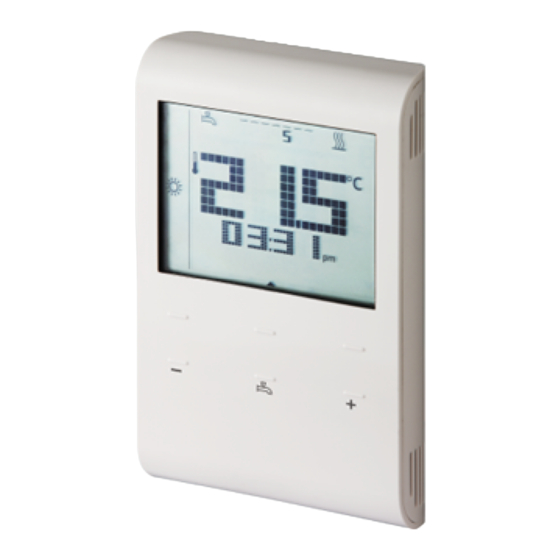

Raumthermostat mit Auto
Timer, separates TWW
für Heizsysteme
· Regelung der Raumtemperatur
· 2-Punkt-Regelverhalten mit Ein/Aus-Stellsignalausgang für Heizen
· Komfort-, Economy-, Auto Timer- und Schutzbetrieb
· Unabhängige 2-Punkt- oder Auto-Regelung des Trinkwarmwassers
· Auto Zeitschaltprogramm
· Einstellbare Inbetriebnahme- und Regelparameter
· Batteriebetrieb DC 3 V (2 x 1,5 V, AAA)
Der RDE100.1DHW wird zur Regelung der Raumtemperatur in Heizsystemen mit
unabhängiger Regelung des Trinkwarmwassers (TWW) eingesetzt.
Typische Anwendungen:
· Wohnräume
Zur Ansteuerung folgender Anlagekomponenten und der TWW-Bereitung:
· Thermische Ventile oder Zonenventile
· Gas- oder Ölkessel
· Ventilatoren
· Pumpen
· Wärmetauscher
· Durchlauferwärmer
· Kleine, wasserbasierte Heizsysteme
1
RDE100.1
DHW
Building Technologies
423
Werbung
Verwandte Anleitungen für Siemens RDE100.1DHW
Inhaltszusammenfassung für Siemens RDE100.1DHW
- Seite 1 · Auto Zeitschaltprogramm · Einstellbare Inbetriebnahme- und Regelparameter · Batteriebetrieb DC 3 V (2 x 1,5 V, AAA) Anwendung Der RDE100.1DHW wird zur Regelung der Raumtemperatur in Heizsystemen mit unabhängiger Regelung des Trinkwarmwassers (TWW) eingesetzt. Typische Anwendungen: · Wohnräume Zur Ansteuerung folgender Anlagekomponenten und der TWW-Bereitung: ·...
- Seite 2 Parameter Pumpe P12 = 0 (Werkseinstellung) P12 = 1 24 h 3 min. 12:00 12:00 Typenübersicht Artikelnummer Merkmale RDE100.1DHW Raumthermostat, Batteriebetrieb DC 3 V S55770-T280 2 / 12 Siemens RDE100.1DHW Raumthermostat mit Auto Timer, separates TWW CB1N1423de Building Technologies 2018-03-20...
- Seite 3 Das Gerät besteht aus 2 Teilen: · Kunststoffgehäuse mit Regelelektronik, Bedienelementen und Raumtemperaturfühler · Montageplatte mit Schraubklemmen Der Raumthermostat wird in die Montageplatte eingehängt und mit einer Schraube gesichert. 3 / 12 Siemens RDE100.1DHW Raumthermostat mit Auto Timer, separates TWW CB1N1423de Building Technologies 2018-03-20...
- Seite 4 (Anzeige wählbar über Parameter) Morgen: 12-Stundenformat Auto Timer-Betrieb Nachmittag: 12-Stundenformat Anschauen und Einstellen des Auto Bestätigung Zeitschaltprogramm Raumtemperatur in Grad Komfortbetrieb Fahrenheit Economy-Betrieb Tastensperre aktiviert 4 / 12 Siemens RDE100.1DHW Raumthermostat mit Auto Timer, separates TWW CB1N1423de Building Technologies 2018-03-20...
- Seite 5 Kein interner Leitungsschutz für die Versorgungsleitungen zu externen Verbrauchern. Brand- und Verletzungsgefahr durch Kurzschluss! · Verwendete Leiterquerschnitte gemäss den örtlichen Vorschriften auf den Bemessungswert des vorgeschalteten Überstromschutzorgans anpassen. 5 / 12 Siemens RDE100.1DHW Raumthermostat mit Auto Timer, separates TWW CB1N1423de Building Technologies 2018-03-20...
- Seite 6 Batteriewechsel sollten ersetzt werden. Es sind Alkalibatterien des Typs AAA zu verwenden. Betriebshinweise Der RDE100.1DHW bietet Komfort-, Economy-, Auto Timer- und Schutzbetrieb. Der Unterschied zwischen Komfort- und Economy-Betrieb besteht lediglich im Raumtemperatur-Sollwert. Die Umschaltung zwischen Komfort-, Economy- und Schutzbetrieb erfolgt entweder automatisch durch das Auto Zeitschaltprogramm oder manuell über die Betriebsart-Taste.
- Seite 7 Entsorgen Sie das Gerät über die dazu vorgesehenen Kanäle. · Beachten Sie die örtliche und aktuell gültige Gesetzgebung. · Entsorgen Sie verbrauchte Batterien in den dafür vorgesehenen Sammelstellen. 7 / 12 Siemens RDE100.1DHW Raumthermostat mit Auto Timer, separates TWW CB1N1423de Building Technologies 2018-03-20...
- Seite 8 Mischen Sie keine neuen mit gebrauchten Batterien. · Lagern, transportieren und entsorgen Sie die Batterien entsprechend den örtlich geltenden Vorschriften, Richtlinien und Gesetzen. Beachten Sie auch die Hinweise des Batterieherstellers. 8 / 12 Siemens RDE100.1DHW Raumthermostat mit Auto Timer, separates TWW CB1N1423de Building Technologies 2018-03-20...
- Seite 9 Klasse 3K5 Temperatur 0…50 °C Feuchte <95% r.F. Transport Nach IEC 60721-3-2 Klimatische Bedingungen Klasse 2K3 Temperatur -25…60 °C Feuchte <95% r.F. Mechanische Bedingungen Klasse 2M2 9 / 12 Siemens RDE100.1DHW Raumthermostat mit Auto Timer, separates TWW CB1N1423de Building Technologies 2018-03-20...
- Seite 10 10 A RDE100.1DHW 5 (2 ) A 5 (2 ) A Max. Max. Legende Phase, AC 24...230 V Nullleiter, AC 24...230 V Heizventil oder Wandkessel TWW-Bereitung 10 / 12 Siemens RDE100.1DHW Raumthermostat mit Auto Timer, separates TWW CB1N1423de Building Technologies 2018-03-20...
- Seite 11 Ansteuerung der TWW-Bereitung Bereitung Legende Temperaturwächter Sicherheitstemperaturbegrenzer Umwälzpumpe Raumthermostat RDE100.1DHW Mischventil mit Handversteller Magnetventil TWW-Bereitung Raumthermostat mit direkter Ansteuerung einer Heizkreispumpe (Vorregelung mit Handmischer) und unabhängige TWW-Bereitung 11 / 12 Siemens RDE100.1DHW Raumthermostat mit Auto Timer, separates TWW CB1N1423de Building Technologies 2018-03-20...
- Seite 12 © Siemens Schweiz AG, 2013 - 2018 Siemens Schweiz AG Änderungen vorbehalten. Building Technologies Division International Headquarters Gubelstrasse 22 Theilerstrasse 1a Tel. +41 58 724 2424 www.siemens.com/buildingtechnologies 12 / 12 Siemens RDE100.1DHW Raumthermostat mit Auto Timer, separates TWW CB1N1423de Building Technologies 2018-03-20...
