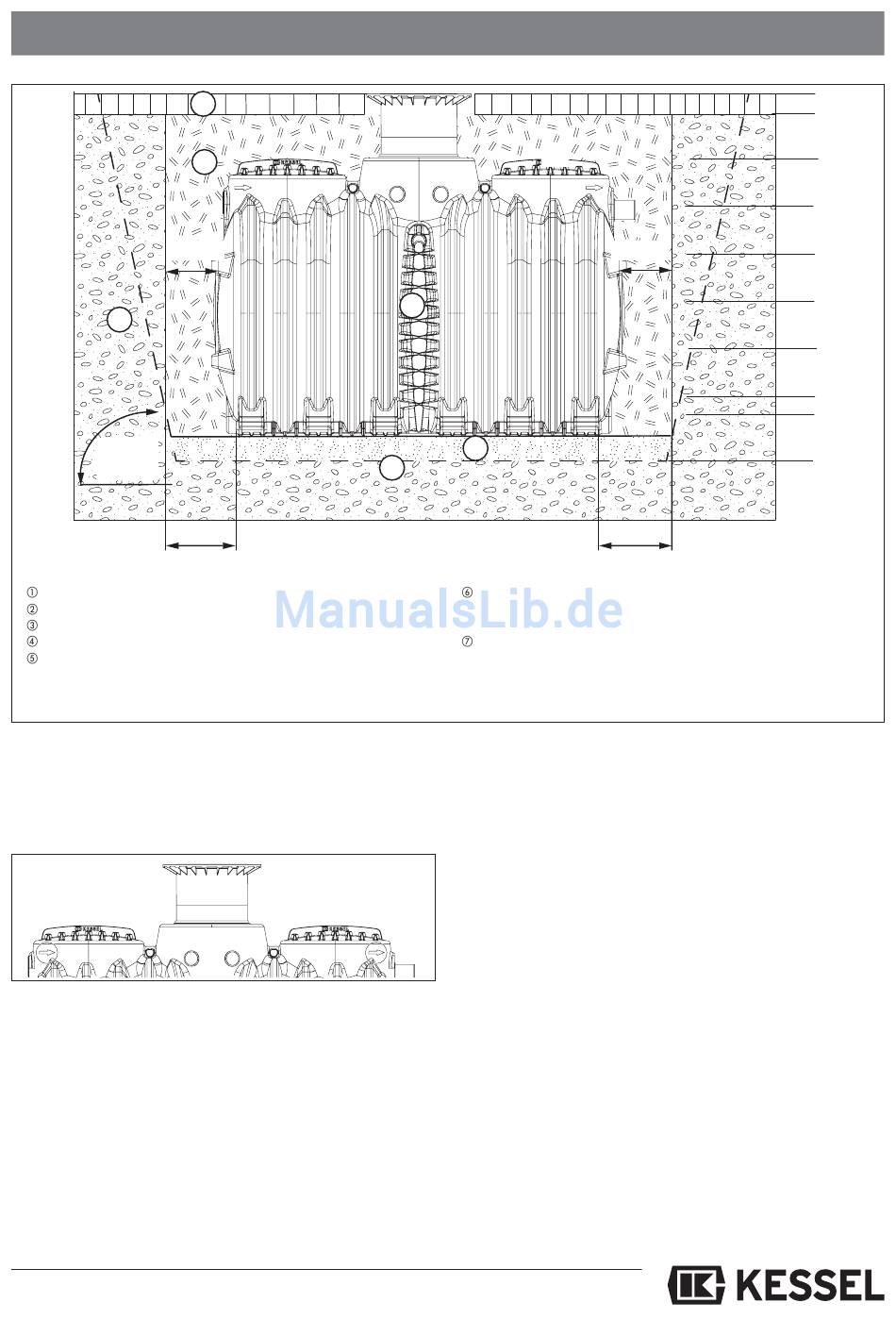

≥50cm
5
b nach
DIN 4124
≥70cm
Unterbau: Schotter 0/16 verdichtet mit Dpr ≥ 97%
Behälterbett: Sand verdichtet mit Dpr ≥ 97%
Behälter: Gemäß statischer Berechnung
Verfüllung: Schotter 0/16 verdichtet mit Dpr ≥ 97%
Baugrund: G1 oder G 2 nach ATV-DVWK-A 127 oder G3 oder G4
nach ATV-DVWK-A 127 verdichtet mit Dpr ≥ 95%,
wobei dann die Bildung von einer ausreichenden
Ableitung (Drainage) von Sickerwasser vorzusehen ist.

4.4 Einsetzen

Der Behälter ist mit Hilfe einer geeigneten Vorrichtung stoßfrei
in die Baugrube einzubringen und auf die Sohlenbettung auf-
zusetzen (siehe auch Kapitel „Transport").
Fließrichtung und Fließrichtungspfeile auf dem Behälter be-
achten!
4.5 Behälter befüllen
Behälter in beiden Kammern mit Klarwasser befüllen (ca. 80
cm) um eine bessere Standfestigkeit zu erlangen. Der Behälter
muss spätestens nach 3 Stunden mit Wasser befüllt werden.
4.6 Verfüllung Baugrube
Um Verformungen des Behälters zu vermeiden, muss das
Befüllen des Behälters und die Verfüllung der Baugrube par-
allel ausgeführt werden. Die Behalterumhüllung muss in einer
Breite von mindestens 50 cm hergestellt werden. Die einzel-
nen Lagen sollten nicht größer als 30 cm sein. Sie sind mit
4. Einbau und Montage
6
4
17
’
3
2
1
Tragschicht (TS): Bei Gruppe E4 (SLW 60) Lastverteilplatte
Behälteroberkante
leichten Verdichtungsgeräten
Dpr=97%). Eine Beschädigung der Behälterwand und eine
Verlagerung der Behälter während und nach dem Einbau
muss ausgeschlossen werden. Der selbsttätige Abschluß
bleibt während des gesamten Befüllvorgangs die Anlage ver-
schlossen.

4.7 Verrohrung

Einen Vorschlag zur Verlegung der Rohrleitungen finden Sie
ganz am Ende dieser Einbauanleitung. Die Zu-/Ablaufleitun-
gen, sowie Verbindungsleitungen sind frostfrei (siehe 4.2) zu
verlegen und anzuschließen, sobald die Baugrube bis zur Un-
terkante der Zu- und Ablaufleitung verfüllt und verdichtet ist.
Der Übergang von Fallleitungen in horizontale Leitungen ist
mit zwei 45°-Bogenformstücken und einem mindestens
250 mm langen Zwischenstück auszuführen. Vor dem Inno-
Clean PLUS -Behälter ist eine Beruhigungsstrecke vorzuse-
hen, deren Länge mindestens dem 10-fachen der Nenn-
weite der Rohrleitung entspricht. Für die Ausbildung des
Zulaufes ist das Zulaufrohr bauseits 20 cm in die Zulauföff-
nung einzuschieben. Das Auslaufrohr kann mittels Muffen-
rohrverbindung an die Grundleitung angeschlossen werden.
• Kabelleerrohr
Für die Leitungsverbindung zwischen Steuergerät/Kompres-
≥50cm
≥70cm
gemäß Statik.
Bei Gruppe E2 (PKW) Lastverteilschicht
zu verdichten
≥20cm
≥30cm
≥30cm
≥30cm
≥30cm
≥30cm
≥30cm
≥30cm
3-10cm
(mind.
