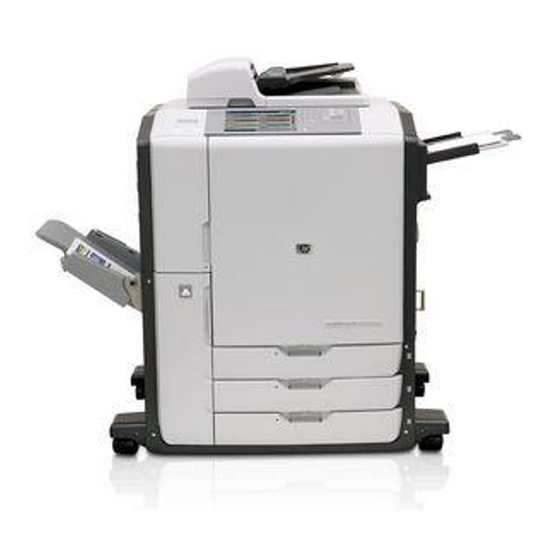

Seite 1 HP CM8060/8050 Color MFP mit Edgeline Technology Schulung für Service und Support Handbuch für Teilnehmer...
Seite 2 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Hinweis Die Informationen in diesem Dokument können jederzeit ohne vorherige Ankündigung geändert werden. Die von HP für Produkte und Dienstleistungen gewährten Garantien sind in der ausdrücklichen Gewährleistungserklärung genannt, die im Lieferumfang der Produkte und Dienstleistungen enthalten ist.
Seite 3: Inhaltsverzeichnis
Fehlerisolierung über CDFT-E....................44 Überprüfen der deduktiven Fehlerstrukturen................44 Überprüfung richtungsweisender Fehlerstrukturen..............45 Interpretieren von Fehlercodes....................45 Verwenden von CDFT-E im Dienstunterstützungsmodus.............46 Verwenden von CDFT-E im geschützten Dienstmodus...............46 Aktualisieren von CDFT-L......................47 Praxis 1.1: Verwenden von CDFT-E und CDFT-L.................47 Referenzmaterial.........................47 Übung..........................48 Rev. 1 -- 01/07 HP vertraulich...
Seite 4 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Thema 2: Startmenü........................48 Zielsetzungen in diesem Thema....................48 Inhalt des Themas........................49 Praxis 2.1: Verwenden des Startmenüs..................52 Referenzmaterial.........................52 Übung..........................52 Thema 3: Vorbeugende Wartungsmaßnahmen und -strategien............53 Zielsetzungen in diesem Thema....................53 Inhalt des Themas........................53...
Seite 5 Vorbeugende Wartung für den Schlitten................125 Praxis 3.1: Entfernen und Ersetzen der Schlittenkomponenten............125 Referenzmaterial.......................126 Übung..........................126 Praxis 3.2: Fehlerbehebung für den Schlitten................127 Referenzmaterial.......................127 Übung..........................127 Thema 4: Tintenzufuhrsystem....................127 Zielsetzungen in Thema 4.....................128 Inhalt des Themas........................128 Tintenzufuhrsystem – Überblick....................129 Tintenpatronen........................131 Rev. 1 -- 01/07 HP vertraulich...
Seite 6 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Luftdrucksystem........................132 ISS PCA (A8)........................134 Praxis 4.1: Entfernen und Einsetzen des Luftdrucksystems............134 Referenzmaterial.......................135 Übung..........................135 Praxis 4.2: Fehlerbehebung für das Tintenzufuhrsystem.............135 Referenzmaterial.......................135 Übung..........................135 Thema 5: Vakuum und Aerosol....................136 Zielsetzungen in Thema 5.....................136...
Seite 7 Praxis 9.4: Entfernen und Ersetzen der Trennwalze von Fach 1..........207 Referenzmaterial.......................207 Übung..........................207 Thema 10: ADF und Scanner....................208 Zielsetzungen für Thema 10....................208 Inhalt des Themas........................209 Übersicht..........................209 ADF...........................210 ADF-Komponenten......................211 Spezifikation des ADF.......................213 Funktionsweise des ADF.....................214 ADF-Anpassungen......................216 Präventive Wartung für den ADF..................217 Scanner..........................217 Rev. 1 -- 01/07 HP vertraulich...
Seite 8 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Spezifikation des Scanners....................220 Funktionsweisen des Scanners....................221 Bildanpassungen für den Scanner..................222 Vorbeugende Wartung für den Scanner................223 Praxis 10.1: Entfernen und Ersetzen – Scanner und ADF-Bauteile..........223 Referenzmaterial.......................223...
Seite 9 Praxis 4.2: Diagnostizieren von Problemen mit der Bildqualität auf dem MFP-Gerät......289 Übung..........................290 Praktische Tests Anweisungen.........................292 Erneutes Anbringen der Abdeckungen..................292 Referenzmaterial.......................292 Bewertungsbogen für Praxistest....................293 Servicetools und Software Übersicht..........................296 Thema 1: Installieren und Verwenden des MFP-Treibers...............296 Zielsetzungen in diesem Thema.....................296 Inhalt des Themas........................297 Rev. 1 -- 01/07 HP vertraulich...
Seite 10 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Treiberübersicht........................297 Installieren des Treibers......................298 Praxis 1.1: Installieren des Druckertreibers................300 Referenzmaterial.......................300 Übung..........................300 Hinzufügen oder Ändern von Zubehör..................301 Verwenden des Treibers......................302 Praxis 1.2: Verwenden des Druckertreibers................308 Referenzmaterial.......................308...
Seite 11 Praxis 5.4: Verwenden der Digital Sending-Funktion..............340 Referenzmaterial.......................341 Übung..........................341 Thema 6: Durchführen einer Firmware-Aktualisierung..............341 Zielsetzungen in diesem Thema.....................341 Inhalt des Themas........................341 Praxis 6.1: Durchführen von Firmware-Aktualisierungen............346 Referenzmaterial.......................346 Übung..........................346 Service-Tools- und Software-Praxistest Anweisungen.........................348 Service-Tools und Software – Teilnahmebescheinigung..............349 Akronym-Glossar Rev. 1 -- 01/07 HP vertraulich...
Seite 12 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support HP vertraulich Rev. 1 -- 01/07...
Seite 13 Übersicht • Thema 1: Gestaltung des Kurses • Thema 2: Verwenden des Arbeitsbuchs • Thema 3: Kursplan • Thema 4: Laden des Software-Tools und der Handbücher • Thema 5: Verwenden der Benutzer- und Service-Handbücher Rev. 1 -- 01/07 HP vertraulich...
Seite 14: Übersicht
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Übersicht In diesem Modul erhalten Sie eine Übersicht über den Kurs. HP vertraulich Rev. 1 -- 01/07...
Seite 15: Thema 1: Gestaltung Des Kurses
Aufgaben, die Sie auch durchführen müssen, wenn Sie beim Kunden vor Ort oder in einem Call-Center arbeiten. Während des Kurses werden Lernüberprüfungen, Praxistests und schriftliche Prüfungen ausgeführt. Sie sind die Basis für Ihre Qualifizierung zur Wartung von MFP-Geräten. Rev. 1 -- 01/07 HP vertraulich...
Seite 16: Thema 2: Verwenden Des Arbeitsbuchs
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Thema 2: Verwenden des Arbeitsbuchs In diesem Themenabschnitt erfahren Sie mehr über das Arbeitsbuch für die Kursteilnehmer. Wenn Sie den Kurs, die praktischen Übungen und die Praxistests abgeschlossen haben, erhalten Sie eine Qualifizierung für den Kundendienst und somit die Zulassung zur Wartung von MFP-Geräten.
Seite 17: Thema 3: Kursplan
Kurseinführung Thema 3: Kursplan Rev. 1 -- 01/07 HP vertraulich...
Seite 18: Thema 4: Laden Des Software-Tools Und Der Handbücher
Praxis 4.1: Kopieren der Dokumente und der Software Öffnen Sie den Windows Explorer. Kopieren Sie den Ordner "CM8060-50" von der CD bzw. vom USB-Flash-Laufwerk auf das Laufwerk C. kopiert sein. Dieser Ordner enthält Unterordner mit Service-Dokumenten, Benutzerdokumenten, Schulungsmaterial, CDFT-L, dem Druckertreiber und dem XDM-Viewer.
Seite 19: Thema 5: Verwenden Der Benutzer- Und Service-Handbücher
Bei der Durchsicht dieser Handbücher sollten Sie auf einige Aspekte achten: • Das Kundendiensthandbuch ist anders aufgebaut als HP Handbücher, die Sie möglicherweise bislang verwendet haben. Im Kundendiensthandbuch sind keine Informationen zur Betriebstheorie enthalten. Stattdessen wird dies mit dem Schulungsmaterial abgedeckt.
Seite 20 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support HP vertraulich Rev. 1 -- 01/07...
Seite 21: Verwenden Des Mfp-Geräts
Verwenden des MFP-Geräts Verwenden des MFP-Geräts • Übersicht • Thema 1: MFP-Übersicht • Thema 2: Medienpfad, Staus, Verbrauchsmaterial Rev. 1 -- 01/07 HP vertraulich...
Seite 22: Übersicht
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Übersicht In diesem Modul erhalten Sie eine Übersicht über die Untersysteme des MFP-Geräts, und Sie erfahren, wie Sie das MFP-Gerät verwenden und Medienstaus beseitigen.
Seite 23: Inhalt Des Themas
Praxis 1.1: Betrieb des MFP-Geräts 60 Minuten MFP-Übersicht Das MFP-Gerät bietet den Kunden einzigartige Vorteile. Die Edgeline Technology von HP bietet qualitativ hochwertige Drucke und Kopien zu sehr niedrigen Kosten. Dies sind einige der wichtigsten Funktionen. • Vorteile für den Kunden: •...
Seite 24 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • Sie umfasst fünf Tintenpatronen: vier mit Tinte (Schwarz, Cyan, Magenta und Gelb) und eine mit dem Binder. Jeder Stift verfügt über zwei Tintenbehälter.
Seite 25 Teile des Gehäuses entfernt wurden. Auf dieser Folie sehen Sie die restlichen Untersysteme des MFP-Geräts, die Sie von der linken Seite oder der Rückseite sehen können. Die einzelnen Untersysteme werden im Modul "Entfernen und Ersetzen" dieser Schulung behandelt. Rev. 1 -- 01/07 HP vertraulich...
Seite 26: Praxis 1.1: Betrieb Des Mfp-Geräts
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Das MFP-Gerät unterstützt eine Vielzahl von Medientypen und -formaten, wie Sie auf der Folie oben sehen können. Im Folgenden finden Sie einige Hinweise zur Handhabung der Medien: •...
Seite 27: Referenzmaterial
Identifizieren Sie das Standardausgabefach für Kopien am Mehrzweck-Abschlussgerät. Drucken Drucken Sie die Konfigurationsseite und die Informationsseite (öffnen Sie im Menü "Verwaltung" das Menü "Informationen") Identifizieren Sie das Druckausgabefach. Speichern von Jobs Speichern Sie einen Kopierjob. Rufen Sie einen gespeicherten Job ab. Rev. 1 -- 01/07 HP vertraulich...
Seite 28: Thema 2: Medienpfad, Staus, Verbrauchsmaterial
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Faxen Senden Sie über das Analog-Fax-Zubehör eine Faxnachricht an ein anderes MFP-Gerät im Kursraum. Identifizieren Sie das Faxausgabefach. Lassen Sie den Kursleiter Ihre Arbeit überprüfen.
Seite 29: Inhalt Des Themas
Touchscreen des Bedienfelds angezeigt. Sobald der Stau beseitigt ist, gibt das MFP-Gerät alle verbleibenden Medien in das einzelne Ausgabefach oder das Ausgabefach 4 des Abschlussgeräts aus, bevor es mit dem Druck- bzw. Kopierjob fortfährt. Ersetzen von Verbrauchsmaterial Die Benutzer sind für das Ersetzen der folgenden Verbrauchsmaterialien verantwortlich: Rev. 1 -- 01/07 HP vertraulich...
Seite 30: Praxis 2.1: Beseitigen Von Medienstaus Und Ersetzen Von Verbrauchsmaterial
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • Medien • Tintenpatronen • Heftklammernmagazine Diese Aktivitäten werden in der Praxisübung trainiert. Vollständige Anweisungen sind im Systemadministratorenhandbuch enthalten. Praxis 2.1: Beseitigen von Medienstaus und Ersetzen von Verbrauchsmaterial Ihr Kursleiter hat beschrieben, wie Staus beseitigt werden und wie Sie Staus mit Hilfe der automatischen Navigation orten.
Seite 31: Service Und Wartung (Vorbeugende Wartung)
Service und Wartung (Vorbeugende Wartung) Service und Wartung (Vorbeugende Wartung) • Übersicht • Thema 1: CDFT • Thema 2: Startmenü • Thema 3: Vorbeugende Wartungsmaßnahmen und -strategien • Thema 4: Anforderungen für das Überprüfungsende • Thema 5: Nachrüstungskennzeichnungen Rev. 1 -- 01/07 HP vertraulich...
Seite 32: Übersicht
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Übersicht Dieses Modul führt Sie durch die Wartungs- und vorbeugenden Wartungsmaßnahmen für das MFP-Gerät und sein Zubehör. Sie lernen das Diagnosefeld-Tool für die Kopierfunktion (CDFT) kennen und erfahren, wie Sie es für die Protokollierung der vorbeugenden Wartungsmaßnahmen sowie für die Fehlerbehebung verwenden können.
Seite 33: Zielsetzungen In Diesem Thema
Verwenden von CDFT zur zeitlichen Bestimmung der vorbeugenden Wartungsmaßnahmen • Verwenden von CDFT zur Fehlerbehebung Inhalt des Themas Dieses Thema sollte etwa eine Stunde in Anspruch nehmen. Titel Dauer Lektion und Demonstration: CDFT 45 Minuten Praxis 1.1: Verwenden von CDFT 30 Minuten Rev. 1 -- 01/07 HP vertraulich...
Seite 34: Referenzmaterial
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Referenzmaterial Dokument Kapitel Kundendiensthandbuch Copier Diagnostics Field Tool (CDFT) (Diagnosefeld-Tool für die Kopierfunktion (CDFT)) Managing and maintenance (Verwaltung und Wartung) Removal and replacement (Entfernung und Ersetzung) Einführung in CDFT-E und CDFT-L...
Seite 35: Verwendungen Für Cdft
Service und Wartung (Vorbeugende Wartung) Verwendungen für CDFT CDFT hat sechs Hauptfunktionen. Diese Funktionen sind alle über die CDFT-Startseite zugänglich. Auf der Folie unten wird die CDFT- Startseite dargestellt. Rev. 1 -- 01/07 HP vertraulich...
Seite 36 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Auf der Startseite finden Sie allgemeine Informationen zum MFP-Gerät. Von dort aus können Sie außerdem auf die anderen Funktionen von CDFT zugreifen. Mit der Schaltfläche "Aktualisieren" wird die gesamte Seite aktualisiert. Am oberen Rand der Startseite finden sich Menüregisterkarten.
Seite 37 Anzeigen farblich markiert sind (weiß, rot oder grün). Weiß gibt an, dass sich der Sensor im Normalstatus befindet. Grün gibt an, dass der Sensor aktiviert ist, und Rot gibt an, dass ein Fehler vorliegt. Auf der Protokollseite finden Sie alle Seiten, die Sie während der aktuellen Sitzung geöffnet haben. Rev. 1 -- 01/07 HP vertraulich...
Seite 38 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Beginnend auf der Startseite (siehe oben) können Sie auf vorbeugende und Prognose-Tool-Sets zugreifen. Zuerst sehen wir uns die Prognose-Tools an. Dafür müssen Sie das Ereignisprotokoll öffnen. Im Ereignisprotokoll werden die letzten 200 Warnungen und die letzten 200 Fehlermeldungen angezeigt, die das MFP-Gerät ausgegeben hat.
Seite 39 Überspannungen, Staus und Schlittenstopptoleranz. Sie können diese Informationen im Listen- oder im Grafikformat anzeigen. Weitere Informationen zu Ereignistendenzen finden Sie im entsprechenden Thema unter "Entfernen und Ersetzen" ("Stromversorgung und Elektronik" für Unter- und Überspannungen, "Medienpfad" für Staus und "Schlitten und Stifte" für die Schlittenstopptoleranz). Rev. 1 -- 01/07 HP vertraulich...
Seite 40 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Sie können auf die vorbeugenden Tool-Sets auch über die CDFT-Startseite zugreifen. Der Reinigungsfilzstatus wird auf der Startseite angezeigt. Es werden die aktuellsten Elemente für die vorbeugende Wartung angezeigt. Sie können Vorbeugende Wartung –...
Seite 41 Aus dem Menü "Einstellungen/Verfahren" können Sie eine Vielzahl von Kalibrierungen, Einstellungen und Verfahren auswählen, einschließlich Einstellungen des Kennworts für den dezentralen Zugriff, Drucken von Testseiten, NVM-Sicherung und - Wiederherstellung und Durchführen von Kalibrierungen. Das Menü "Kalibrierungen" wird angezeigt, wenn Sie im Menü "Einstellungen/Verfahren" die Option Kalibrierungen wählen. Rev. 1 -- 01/07 HP vertraulich...
Seite 42 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Es sind mehrere Kalibrierungsfenster verfügbar. Das Beispiel oben zeigt das Fenster "Druckwerkkalibrierungen 1", das geöffnet wird, wenn Sie im Menü "Kalibrierungen" die Option Druckwerkkalibrierungen 1 auswählen.
Seite 43 Informationen zu diesem Ereignis zugreifen. Es wird eine deduktive Fehlerstruktur angezeigt, in der Sie mögliche Ursachen, empfohlene Aktionen, Sekundärursachen und Verknüpfungen zu richtungsweisenden Fehlerstrukturen (nur CDFT-L), Komponenten- suchdiagramme, Verdrahtungsdiagramme und Ersetzungsverfahren (nur CDFT-L) finden. Die angezeigten Details für ein Ereignis variieren je nach Ereignistyp und betroffenem Untersystem. Hinweis Rev. 1 -- 01/07 HP vertraulich...
Seite 44: Verwenden Des Cdft-L-Online-Kundendiensthandbuchs
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Sie können auf die Diagramme, die Komponentensuche und das vollständige Kundendiensthandbuch auch über CDFT-L zugreifen. Verwenden des CDFT-L-Online-Kundendiensthandbuchs Sie finden eine vollständige Version des Kundendiensthandbuchs in CDFT-L (Microsoft Help-Format). Der Zugriff erfolgt über das Menü...
Seite 45: Überprüfung Richtungsweisender Fehlerstrukturen
XX gibt das Untersystem an. YY gibt den Fehlertyp an (Motorfehler, Medienstau usw.). ZZ gibt die Fehlernummer an. Wenn der Code mit A oder B beginnt, handelt es sich um eine Warnung. Beispiel: A1.0103 A1 = Fach 2, 3 oder 4 Rev. 1 -- 01/07 HP vertraulich...
Seite 46: Verwenden Von Cdft-E Im Dienstunterstützungsmodus
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support .0103 = motorbezogen Weitere Details zur Interpretation von Fehlercodes finden Sie im Kundendiensthandbuch. Meldungen auf dem Bedienfeld haben keine Fehlercodes. Sie werden im Abschnitt "Fehlerbehebung" des Hinweis Kundendiensthandbuchs aufgeführt und sind nach Untersystemen und Problemen sortiert.
Seite 47: Aktualisieren Von Cdft-L
Aktualisieren von CDFT-L Wenn neue Aktualisierungen für CDFT-L zur Verfügung stehen, müssen Sie sie auf Ihren Laptop herunterladen. Dies ist über Tech Web (HP Mitarbeiter) oder CSN (Partner) möglich. Praxis 1.1: Verwenden von CDFT-E und CDFT-L In dieser Praxisübung beschäftigen Sie sich mit CDFT-E und CDFT-L. Stellen Sie sicher, dass Sie die Unterschiede zwischen den beiden Versionen kennen, so dass Sie wissen, welche Sie für die Fehlerbehebung bzw.
Seite 48: Anhang A: Event Log Codes (Ereignisprotokollcodes)
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Dokument Kapitel Hardware fault trees (Hardware- Fehlerstrukturen) Anhang A: Event Log codes (Ereignisprotokollcodes) Praxiszeit: 30 Minuten Übung Öffnen Sie über das Bedienfeld CDFT-E. Verwenden Sie CDFT-E, um sich über die folgenden Elemente zu informieren: •...
Seite 49: Inhalt Des Themas
Auf dem Bildschirm oben werden einige wichtige Funktionen des Startmenüs angezeigt. Zwei der wichtigsten Funktionen des Startmenüs sind die Firmware-Aktualisierung und das Zurücksetzen und Initialisieren des nichtflüchtigen Speichers. Wie diese Aufgaben ausgeführt werden, lernen Sie in einem der folgenden Module. (Siehe Übersicht auf Seite 296.) Rev. 1 -- 01/07 HP vertraulich...
Seite 50 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Wenn Sie das erste Mal das Startmenü aufrufen (Anweisungen dazu finden Sie im Kundendiensthandbuch), wird der oben dargestellte Bildschirm angezeigt. Es stehen zwei Authentifizierungsmethoden für das Startmenü zur Verfügung: ein Administratorkennwort und ein Service-Kennwort.
Seite 51 Service und Wartung (Vorbeugende Wartung) Auf dem Bildschirm oben sehen Sie das Menü "Administrator-Tools". • Installationsoptionen (für die Firmware-Aktualisierung) • Kalibrieren des Touchscreens • Ändern des Administratorkennworts • Aktivieren oder deaktivieren der integrierten JetDirect-Funktionalität • Administrator-Startoptionen Rev. 1 -- 01/07 HP vertraulich...
Seite 52: Praxis 2.1: Verwenden Des Startmenüs
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Im Menü "Service Tools" stehen die folgenden Optionen zur Verfügung: • Reinitialisieren des nichtflüchtigen Speichers • Starten des geschützten Dienstmodus • Zurücksetzen des Administratorkennworts •...
Seite 53: Thema 3: Vorbeugende Wartungsmaßnahmen Und -Strategien
Dieses Thema sollte etwa 105 Minuten in Anspruch nehmen. Titel Dauer Lektion: Vorbeugende 45 Minuten Wartungsstrategie, Reinigungsverfahren, vorbeugende Wartungsmaßnahmen Praxis 3.1: Entfernen von Abdeckungen 30 Minuten und Gehäuseteilen Praxis 3.2: Durchführen von 45 Minuten vorbeugenden Wartungsmaßnahmen Rev. 1 -- 01/07 HP vertraulich...
Seite 54: Referenzmaterial
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Referenzmaterial Dokument Kapitel Kundendiensthandbuch Managing and maintenance (Verwaltung und Wartung) Vorbeugende Wartungsstrategie Das MFP-Gerät folgt einer ungeplanten vorbeugenden Wartungsstrategie. Diese Wartungsmaßnahmen sollten als Teil anderer Kundendienstbesuche durchgeführt werden.
Seite 55 Element in CDFT zurücksetzen. Dafür steht keine systematische Erinnerungsfunktion zur Verfügung. Wenn Sie das Zurücksetzen jedoch vergessen, kann dies zu unnötigen Wiederholungen für einige Elemente führen. Sie sollten immer alle vorbeugenden Wartungselemente auf Vorrat mit sich führen. Rev. 1 -- 01/07 HP vertraulich...
Seite 56: Ändern Des Verwendungsschwellenwerts
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Ändern des Verwendungsschwellenwerts Jedes vorbeugende Wartungselement verfügt über einen Schwellenwert. Dies ist üblicherweise eine Schätzung der Anzahl der Kopien, die gemacht werden können, bevor eine vorbeugende Wartung erforderlich wird. Andere Schwellenwerte sind Sprühtropfenzähler (für den Trommelbehälter und die Sprüherkennungseinheit), Reinigungsfilzantrieb, Scannerlampen-Stunden, Tintenverbrauch, ADF-...
Seite 57: Initialisieren Von Vorbeugenden Wartungsmaßnahmen In Cdft
Wenn die Zähler nicht initialisiert wurden, wird in der Spalte "PM fällig innerhalb von" die Meldung "Nicht initialisiert" angezeigt. Gehen Sie in CDFT zum Menü "Einstellungen/Verfahren", und wählen Sie Papierformateinstellungen. Wählen Sie PM- Elemente initialisieren und anschließend OK. Wenn die Initialisierung abgeschlossen ist, wird die Schaltfläche "PM-Elemente initialisieren" ausgeblendet. Rev. 1 -- 01/07 HP vertraulich...
Seite 58: Mfp-Reinigungsverfahren
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support MFP-Reinigungsverfahren Einige Bauteile des MFP-Geräts müssen nicht ersetzt, sondern gereinigt werden. Das MFP-Gerät sollte während der vorbeugenden Wartung gereinigt werden sowie immer dann, wenn Sie bemerken, dass die Bauteile verschmutzt sind.
Seite 59: Vorbeugende Wartungsmaßnahmen
Wartungselement, sondern als Verbrauchsmaterial angesehen werden. Er hat eine durchschnittliche Lebensdauer von 90 Tagen. Wenn der Reinigungsfilz verbraucht ist, stellt das MFP-Gerät den Betrieb ein. Klicken Sie auf Reinigungsfilz anzeigen, um den unten dargestellten Bildschirm zu öffnen. Rev. 1 -- 01/07 HP vertraulich...
Seite 60 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Dies ist die Tool-Seite für den Reinigungsfilz. Sie sollten den Reinigungsfilz austauschen, bevor der Schwellenwert erreicht wird. Zusätzlich zur Anzeige der verbliebenen Prozent Reinigungsfilz können Sie hier Motoren, Kodierer und den Sensor testen. Sie können den Reinigungsfilz auch initialisieren, nachdem Sie die Reinigungsfilzspule ersetzt haben.
Seite 61: Warten Des Trommelbehälters
Sie sollten die Verwendung und die geschätzte verbliebene Lebensdauer des Trommelbehälters bei jedem Kundenbesuch überprüfen, so dass Sie die Verbrauchsrate entsprechend nachverfolgen und Ihre Besuche planen können. Änderungen am Schwellenwert des Trommelbehälters sollten mit größter Vorsicht vorgenommen werden. Rev. 1 -- 01/07 HP vertraulich...
Seite 62: Allgemeine Sicherheit
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Allgemeine Sicherheit Halten Sie sich immer an die allgemeinen Sicherheitsanweisungen, wenn Sie am MFP-Gerät arbeiten. Beachten Sie alle Warnungen und Anweisungen am MFP-Gerät und im Kundendiensthandbuch. Achten Sie auf scharfe Kanten an mehreren Stellen des MFP-Geräts.
Seite 63: Referenzmaterial
Wartungsmaßnahmen üben Sie im Rahmen des Moduls "Entfernen und Ersetzen". Wenn Sie ein Verfahren nicht verstehen und dies nicht in dieser Übung eingeschlossen ist, fragen Sie den Kursleiter. Referenzmaterial Dokument Kapitel Kundendiensthandbuch Managing and maintenance (Verwaltung und Wartung) Rev. 1 -- 01/07 HP vertraulich...
Seite 64: Übung
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Dokument Kapitel Service Quick Reference Guide General information (Allgemeine (Kurzübersicht für den Kundendienst) Informationen) Praxiszeit: 45 Minuten Übung Sehen Sie sich über CDFT-E die Liste der fälligen Wartungselemente sowie die Detailseite für den Trommelbehälter an.
Seite 65: Zielsetzungen In Diesem Thema
• Farbige und Schwarzweißtinte • Einseitiger und doppelseitiger Druck • Heften mit Doppelheftung und schräger Einzelheftung (falls ein HP Mehrzweck-Abschlussgerät an das MFP-Gerät angeschlossen ist) • Jobversatz auf allen Ausgabefächern des Abschlussgeräts • Die Druckmuster werden auf das im MFP-Gerät eingelegte Papier gedruckt und so ausgewählt, dass sie auf dieses Papier passen.
Seite 66 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • ADF-Kopien – Führen Sie einen manuellen Kopierjob über den automatischen Vorlageneinzug aus. • Kopieren vom Scannerglas – Kopieren Sie manuell eine Seite vom Scannerglas.
Seite 67: Informationen Zum Wfm-System
Sobald Sie auf das Netzwerk Ihres Unternehmens zugreifen können, sollten Sie die Daten in das entsprechende Datenerfassungs- Tool aufnehmen. HP Mitarbeiter geben die Daten in CERES ein. HP Partnern stehen andere Systeme zur Verfügung. Unabhängig vom Dateneingabe-Tool werden die Informationen letztendlich in das Workflow Management-System (WFM) gespeichert.
Seite 68 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Alle Kundendienstdaten von HP Produkten werden in einem System namens WFM erfasst. HP Mitarbeiter geben die Daten in ein Tool namens CERES ein. Die Daten aus CERES werden anschließend an das WFM-System gesendet. HP Partner verwenden möglicherweise andere Tools, doch auch diese Daten werden letztendlich an WFM übermittelt.
Seite 69: Eingeben Von Daten In Ceres
Service und Wartung (Vorbeugende Wartung) Eingeben von Daten in CERES CERES wird nur von HP Mitarbeitern verwendet. Hinweis Aufgrund gewisser Beschränkungen in CERES verwenden Sie vorhandene Datenfelder auf neue Art und Weise, um die erforderlichen Informationen zu erfassen. Grund des Besuchs Der Grund des Besuchs wird im Datenfeld "Repair Class"...
Seite 70: End Of Visit Status
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Wert in "Repair Class" Bedeutung Telefonische Unterstützung Arbeitsausführung Meeting (Höflichkeitsbesuch) Nicht definiert (Anderes) (Kommentare zur Erläuterung eingeben) End of visit status Im Datenfeld "Quality Code" (Qualitätscode) wird der End of visit-Status (Überprüfungsende) eingetragen. Es können mehrere Qualitätscodes eingegeben werden, wenn das Teilproblem gelöst wird.
Seite 71 Auf dem Bildschirm oben wird angezeigt, an welcher Stelle in CERES die Daten eingetragen werden. Der Grund des Besuchs wird im Feld "Repair Class" (Reparaturklasse) eingetragen. Blättern Sie nach unten, um den Status bei Überprüfungsende und die Seitenzählerstände einzutragen. Rev. 1 -- 01/07 HP vertraulich...
Seite 72: Praxis 4.1: Durchführen Der Wartungselemente Zum Überprüfungsende
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Praxis 4.1: Durchführen der Wartungselemente zum Überprüfungsende Nun beschäftigen Sie sich mit den Anforderungen für das Überprüfungsende. Referenzmaterial Dokument Kapitel Kundendiensthandbuch Service approach (Service-Ansatz) Praxiszeit: 15 Minuten Übung...
Seite 73: Zielsetzung In Diesem Thema
In diesem Themenabschnitt lernen Sie die Ortung und Verwendung von Nachrüstungskennzeichen. Inhalt des Themas Dieses Thema sollte etwa 15 Minuten in Anspruch nehmen. Titel Dauer Lektion: Nachrüstungskennzeichnungen 15 Minuten Referenzmaterial Dokument Kapitel Kundendiensthandbuch Managing and maintenance (Verwaltung und Wartung) Rev. 1 -- 01/07 HP vertraulich...
Seite 74: Nachrüstungskennzeichnungen - Übersicht
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Nachrüstungskennzeichnungen – Übersicht Nachrüstungskennzeichnungen sind wichtig, da Sie darauf Informationen zu Sicherheitshinweisen, Service-Zeiten und Service-Kosten bekommen. Dies sind zwei Beispiele für Nachrüstungskennzeichnungen: • Sicherheits-Nachrüstungskennzeichnung – Der Herstellungsbereich findet einen lockeren Erdungsdraht und benachrichtigt die technische Marketing-Abteilung.
Seite 75: Entfernen Und Ersetzen
Thema 8: Baueinheit für Fächer 2, 3 und 4 und Trockner • Thema 9: Medienpfad und Fach 1 • Thema 10: ADF und Scanner • Thema 11: HP Zufuhrfach für 4000 Blatt (Fach 5) • Thema 12: HP Edgeline-Mehrzweck-Abschlussgerät Rev. 1 -- 01/07 HP vertraulich...
Seite 76: Thema 1: Erste Schritte
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Thema 1: Erste Schritte Bevor Sie damit beginnen, Komponenten des MFP-Geräts zu entfernen und zu ersetzen, sollten Sie sich einige Kenntnisse aneignen. In diesem Themenabschnitt finden Sie Informationen zu Spezialwerkzeugen, Drähten und Kabeln, den Positionen der ESD- Verbindungsstecker, Besonderheiten der Stromversorgung und der Geräuschentwicklung.
Seite 77: Spezialwerkzeuge
3M-Staubsauger: • Modell mit 220 V Wechselspannung (Katun Nr. 11737710) oder • Modell mit 120 V Wechselspannung (Katun Nr. 11737730) • Cheater-Stecker für Klappe (HP Nr. 3101-4085) • Spezialwerkzeuge für die MFP-Geräte: • Service-Test-Werkzeug (Nr. C5957-67001) • Kalibrierungs-Kit für den Tetris sensor (SN58) (C5956-67790) Rev.
Seite 78 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • 10/100 Base-T-Ethernet-Kabel (RJ45) (1,83 m oder 7 Fuß) für die Verbindung zwischen MFP-Gerät und Laptop (Jensen Tools Nr. 780-402) • USB 2.0-Kabel (1,83 m/7 Fuß) (A männlich zu B männlich) für die Verbindung zwischen Laptop und MFP-Gerät (Jensen Tools Nr.
Seite 79: Drähte Und Kabel
Alle Drähte und Kabel im MFP-Gerät sind mit Farbcodes und Kennzeichnungen versehen. In der folgenden Tabelle werden die Farbcodes der Drähte erläutert. Standards für die Farbcodierung Beschreibung Farbe Sensoren (26 - 8 AWG) Masse-/LED-Kathode Schwarz Optische LED-Anode mit 3,3 V Violett Gleichspannung Rev. 1 -- 01/07 HP vertraulich...
Seite 80: Standards Für Die Kabelkennzeichnung
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Beschreibung Farbe Optische oder Navigations-LED-Anode mit Orange 5 V Gleichspannung Optischer Sensor oder Switch-Signale/ Blau Kollektor Kodiererkanal A Braun Kodiererkanal B Grau Stromverteilung (16 - 22 AWG)
Seite 81: Standards Für Die Steckerkennzeichnung
Dies ist das Beispiel eines Etiketts für ein Kabel, das in eine PCA-Buchse gesteckt wird: W1P3 – A1J3 (Kabel Nr. 1 mit Stecker Nr. 3 wird in Buchse Nr. 3 auf PCA Nr. A1 gesteckt). Die Folie oben zeigt ein Beispiel für Kabelsteckeretiketten. Rev. 1 -- 01/07 HP vertraulich...
Seite 82: Position Der Esd-Verbindungsstecker
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Position der ESD-Verbindungsstecker Auf dem MFP-Gerät befinden sich drei ESD-Verbindungsstecker. Sie befinden sich an den folgenden Positionen: • Auf der Rückseite des MFP-Geräts, unter der Vakuumlüftereinheit und links davon •...
Seite 83: Arbeiten An Der Stromversorgung
Abdeckungen – Sorgen dafür, dass die Geräusche das MFP-Gerät nicht verlassen • Dämpfer – Absorbieren Vibrationen im MFP-Gerät • Isolatoren – Reduzieren die Vibrationen in der Luft Auf den folgenden Folien finden Sie Beispiele zu den unterschiedlichen Typen des Geräuschentwicklungsmaterials. Rev. 1 -- 01/07 HP vertraulich...
Seite 84 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support HP vertraulich Rev. 1 -- 01/07...
Seite 85: Thema 2: Stromversorgung Und Elektronik
• Ink Assist PCA (A3) • Formatierer Die PCAs, die in diesem Abschnitt nicht behandelt werden, finden Sie im Themenabschnitt des jeweiligen Hinweis Untersystems. Zielsetzungen in diesem Thema In diesem Themenabschnitt lernen Sie Folgendes: Rev. 1 -- 01/07 HP vertraulich...
Seite 86: Inhalt Des Themas
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • Identifizieren aller Druckwerkelektronik und des Startablaufs • Beschreiben der Funktionen der verschiedenen Elektronikelemente • Entfernen und Ersetzen der Power supply (PS1), der Motion PCA (A2), der Power Distribution PCA (A1), der Main Engine PCA (A5) und des HP Analog-Fax-Zubehörs (im Formatierer)
Seite 87: Stromversorgung
In diesem Abschnitt erhalten Sie Informationen zu den Funktionen und Interaktionen der Power supply (PS1) und der Power Distribution PCA (A1). Power supply (PS1) Die Stromversorgungseinheit befindet sich auf der linken Seite der Rückseite des MFP-Geräts. Sie wird als Einheit ersetzt, so dass Sie sie nicht öffnen müssen. Rev. 1 -- 01/07 HP vertraulich...
Seite 88 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Die Power supply (PS1) versorgt alle Untersysteme des MFP-Geräts mit Gleich- und Wechselstrom. Sie umfasst die folgenden Elemente: • Zusätzliche Steckdose – Externe Steckdose für Wechselstrom. Sie müssen Teile des Gehäuses entfernen, um auf diese Stromquelle zuzugreifen.
Seite 89: Funktionen Der Power Supply (Ps1)
Wenn sich die Stromversorgungseinheit in einem Fehlerstatus befindet (rote LED leuchtet stetig), schalten Sie das Gerät aus und wieder ein, um den Fehler zu beheben. Wenn der Fehler weiterhin besteht, sollten Sie eine Fehlerbehebung mit Hilfe von CDFT oder des Kundendiensthandbuchs durchführen. Rev. 1 -- 01/07 HP vertraulich...
Seite 90: Ereignistendenzen Des Eingangsspannungssystems
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Sie sollten das MFP-Gerät ausschalten, bevor Sie komplizierte Reparaturen ausführen oder Teile ersetzen, Vorsichtshinwe die mit elektrischen Komponenten zusammenhängen. Befolgen Sie die entsprechenden Anweisungen im Kundendiensthandbuch.
Seite 91: Startablauf
Druckwerkstrom abgeschaltet. Der Bereitschaftsmodus wird durch Berühren des Bedienfelds oder das Senden einen Druckjobs beendet. Im Bereitschaftsmodus wird der Bildschirm nach einem konfigurierbarem Zeitraum ausgeschaltet (üblicherweise einige Stunden). Wenn das Gerät den Bereitschaftsmodus verlässt, wird das animierte HP Logo angezeigt. •...
Seite 92: Ein- Und Ausschalten
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Ein- und Ausschalten Das MFP-Gerät verfügt über zwei Stromschalter. Der Hauptschalter befindet sich unten auf der rechten Seite des Geräts. Der Bedienfeld- Stromschalter befindet sich links neben dem Bedienfeld. Sie können beide Stromschalter verwenden. Vorzugsweise sollte jedoch der Schalter am Bedienfeld betätigt werden.
Seite 93: Power Distribution Pca (A1)
• Anzeige-LEDs (siehe Interaktionen, weiter unten) • Kondensatoren – halten die Spannung für die Stifte konstant • Testpunkte – für Spannungsmessungen • TP1 – PGND • TP2 – +5,2 V • TP3 – GND_Wechselstrom Rev. 1 -- 01/07 HP vertraulich...
Seite 94: Elektronik
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • TP4 – +5 V • TP5 – +5 VSB • TP6 – +3,3 V • TP7 – +32 V • TP8 – +24 V •...
Seite 95: Main Engine Pca (A5)
Die Main Engine PCA (A5) verarbeitet zudem die Kommunikation mit der Image Processing PCA (A6) für Schlitten und Stifte und versorgt die Sprüherkennungs-Funktion mit Strom. Sie speichert NVM-Daten zur ordnungsgemäßen Funktion und Ausrichtung der Stifte. Rev. 1 -- 01/07 HP vertraulich...
Seite 96 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Wenn die Main Engine PCA (A5) aufgrund von Fehlerbehebungen oder Defekten ersetzt werden muss, kann die PCA, die Sie zu Testzwecken einsetzen, nicht mehr in einem anderen MFP-Gerät verwendet werden. Nach dem Einsetzen wird eine Seriennummer auf die PCA geschrieben, die sie nur für das MFP-Gerät mit derselben Seriennummer nutzbar macht.
Seite 97: Main Engine Backplane Pca (A4)
Stromversorgung und Kommunikationssignale bereitstellt. "CAN" steht für "Controller Area Network" (Steuergerätebereichs-Netzwerk). CAN ist ein serielles Bussystem Hinweis zur Vernetzung intelligenter Geräte. Das MFP-Design lässt zwei CAN-Schnittstellenkanäle zu (A und B). Nur der Kanal "A" wird genutzt. Rev. 1 -- 01/07 HP vertraulich...
Seite 98: Motion Pca (A2)
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Motion PCA (A2) Die Motion PCA (A2) versorgt die Motoren, Sensoren und Kodierer im Medienpfad, in den Fächern 1 und 5 sowie in der Service- Station mit Strom und Kommunikationssignalen.
Seite 99: Ink Assist Pca (A3)
Die Ink Assist PCA (A3) ist auf einer metallenen Erdungsplatte angebracht und sollte nicht von dieser Platte entfernt werden. Sie ist schwer zugänglich, da sie sich hinter der Main Engine PCA (A5) und der Power Distribution PCA (A1) befindet. Rev. 1 -- 01/07 HP vertraulich...
Seite 100: Formatierer
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Formatierer Der Formatierer ist für die Verarbeitung von Kopier- und Druckdaten verantwortlich. Er agiert im Grunde als zwei PCs mit zwei Festplatten – eine im Coprozessor und eine in der Formatierer-Box.
Seite 101 Entfernen und Ersetzen Die Folie oben zeigt die verschiedenen Anschlüsse am Formatierer. Die Folie oben zeigt die Anschlüsse zwischen Formatierer und Bedienfeld. Rev. 1 -- 01/07 HP vertraulich...
Seite 102 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Die Formatter Main PCA (A26) funktioniert als System-Controller (oder Motherboard) des MFP-Geräts. Sie ähnelt einer Standard-PC- PCA und enthält eine Batterie und Speicherkarten. Die Formatter Main PCA (A26) enthält NVM-Daten. Sorgen Sie dafür, dass die NVM-Daten gesichert sind, Vorsichtshinwe bevor Sie diese PCA austauschen.
Seite 103 POST-Codes (Power On Self Test). Diese werden im Kundendiensthandbuch im Kapitel "Fehlerbehebung" erläutert. Die Network/Fax PCA (A30) verarbeitet alle Schwarzweißbilder und den gesamten Schwarzweißtext. Sie bietet Anschlüsse für USB- Kabel oder -Geräte, eine LAN-Schnittstelle und eine Faxverbindung. Das HP Analog-Faxzubehör wird an dieser PCA angeschlossen. Rev. 1 -- 01/07...
Seite 104 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Die Finisher Interface PCA (A29) komprimiert und dekomprimiert Bilddaten. Sie enthält zwei Speicherchips und eine Jetlink-Verbindung zum Abschlussgerät. Die PCI Express PCA (A28) gibt PCI-E-Signale an den Druckantrieb weiter. PCI-E steht für "Peripheral Component Interconnect Express".
Seite 105 3.3v = Spannung von Formatter Main PCA (A26) • 12v = _Spannung von Formatter Main PCA (A26) • 3.3v_AUX = Standby-Spannung Die Copy Processing PCA (A27) verarbeitet das Bild vom Original bis zur Ausgabe. Rev. 1 -- 01/07 HP vertraulich...
Seite 106 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Der Coprozessor steuert die Benutzeroberfläche auf dem Bedienfeld. Über den Coprozessor wird auch CDFT ausgeführt, und der CDFT-Code wird auf seiner Festplatte gespeichert. Durch die Löcher in der Abdeckung können Sie einige LEDs auf dem Coprozessor sehen.
Seite 107: Vorbeugende Wartung Für Stromversorgung Und Elektronik
Engine PCA (A5) und die Motion PCA (A2) und setzen sie wieder ein. Zudem beschäftigen Sie sich mit dem Formatierer. Sie entfernen die Network/Fax PCA (A30) und setzen sie wieder ein. Sie sehen sich das HP Analog-Fax-Zubehör an, bei dem es sich um eine PCA handelt, die an die Network/Fax PCA (A30) des Formatierers angeschlossen wird.
Seite 108: Stromversorgung Und Steuerelektronik
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Sehen Sie sich zuerst in CDFT-E die Tool-Seiten für Kommunikation und Stromversorgung an, und machen Sie sich mit den Funktionen vertraut. Sehen Sie sich das Ereignisprotokoll an, und überprüfen Sie, ob Fehler hinsichtlich Unter- oder Überspannungen angezeigt werden.
Seite 109: Übung
In diesem Themenabschnitt erfahren Sie mehr über die Betriebstheorie für die Schlitten und Stifte. Sie entfernen einen Stift sowie verschiedene Schlittenkomponenten und setzen sie wieder ein. Zudem beschäftigen Sie sich mit den schlittenbezogenen PCAs. Hinweis Stifte werden auch als Druckköpfe bezeichnet. Rev. 1 -- 01/07 HP vertraulich...
Seite 110: Zielsetzungen In Thema 3
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Zielsetzungen in Thema 3 In diesem Themenabschnitt lernen Sie Folgendes: • Beschreiben der Stifte des MFP-Geräts und ihre Funktionsweise • Identifizieren der schlittenbezogenen PCAs •...
Seite 111: Stifte
Acumen (Smart Chip) bietet Herstellerinformationen, elektrische Antriebsparameter und Fehleranalyse-Informationen. Ohne Acumen funktioniert der Stift nicht. Stifte sind auf der Grundlage ihrer Farbe so gekennzeichnet, dass sie nur in den eigenen Steckplatz passen. Sie dürfen nicht mit Gewalt in den Schlitten eingesetzt werden. Rev. 1 -- 01/07 HP vertraulich...
Seite 112 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Die Folie oben zeigt eine Nahaufnahme eines Stiftplättchens. Der Stift ist eine der teuersten und komplexesten Komponenten im MFP- Gerät und sollte besonders vorsichtig gehandhabt werden.
Seite 113 Details zur Handhabung und zum Einsetzen von Stiften finden Sie im Installationshandbuch. Es stehen zwei Schlitten mit je drei Stiften zur Verfügung (Schlitten 1 und 2). Schlitten 1: • Halterung 1 hält den Binderstift Rev. 1 -- 01/07 HP vertraulich...
Seite 114: Aufbewahren Und Verpacken Von Stiften
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • Halterung 2 hält den schwarzen und den gelben Stift • Halterung 3 hält den magentafarbenen und den cyanfarbenen Stift Schlitten 2: • Halterung 4 hält den Binderstift •...
Seite 115 Zudem kann ein Abwischen der Stifte zu Beschädigungen am Material führen. Verwenden Sie Stiftabdeckungen niemals mehrfach. Wieder verwendete Abdeckungen können zu Vorsichtshinwe Vermischungen von Binder und Farbtinten führen, und Ablagerungen auf den Versiegelungen können Schäden am Plättchenmaterial zur Folge haben. Rev. 1 -- 01/07 HP vertraulich...
Seite 116: Stiftprobleme
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Stiftprobleme Wenn Sie einen Stift schütteln oder fallen lassen, kann er beschädigt werden. Er kann undicht werden, oder es entstehen Probleme mit der Bildqualität oder der Elektronik. Unvorsichtige Handhabung kann zudem zu Lufteinzug führen. Wenn Luft eingezogen wird, kann der Stift undicht werden, da der Gegendruck nicht mehr ausreicht.
Seite 117: Stiftkalibrierungen
Wartungsroutine für neue Stifte ausgeführt. • Drop-Detection-Kalibrierung – Ermittelt die zentrale Position der Sprüherkennung-Kanalsensorstrahlen. • Stiftstatusanzeige – Keine Kalibrierung, gibt jedoch Auskunft über den Status der jeweiligen Stifte (rot = schlecht, gelb = Vorsicht, grün = gut). Rev. 1 -- 01/07 HP vertraulich...
Seite 118: Schlitten
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Weitere Informationen zu den Kalibrierungen erhalten Sie im Modul "Bildqualität". Informationen hierzu finden Sie unter Thema 2: Kalibrierungen und Anpassungen auf Seite 272. Schlitten Auf der Folie oben wird die Schlittenstruktur dargestellt.
Seite 119 Stifte, falls auf der Trommel ein Medienstau auftritt. Staus auf der Trommel können durch verbogene Ecken an den Medien auftreten. Die Sensoren befinden sich auf der Vorderkante der Schlitten und bestehen aus Mylar-Folie, die sich mit einem Piezo-Element über Rev. 1 -- 01/07 HP vertraulich...
Seite 120 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support die Länge der Stifte erstreckt. Wenn sich die Folie biegt, gibt der Sensor ein Signal aus, mit der die Trommel angehalten wird (der Stoppabstand ist 5 cm oder 2 Zoll). Die Trommel hält an und dreht sich um 7,6 cm (3 Zoll) zurück, um gestaute Medien von den Stiften zu entfernen.
Seite 121 Wartungsstrategie. Wenn der Tetris sensor (SN58) verschoben oder ersetzt wird, müssen Sie mehrere Kalibrierungen in folgender Reihenfolge erneut ausführen: • Formularbeginn-Kalibrierung • Druckmaterialkanten-Kalibrierung • Kalibrierung der ersten Düse • Tetris sensor (SN58) -Kalibrierung • Neue Stiftservicekalibrierung • Automatische Stiftservicekalibrierung • Kompensierung der Stiftdichte Rev. 1 -- 01/07 HP vertraulich...
Seite 122 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Carriage 1 Encoder PCA (A9) und Carriage 2 Encoder PCA (A24) – Befinden sich auf der Stifthalterungs-PCA des Binderstiftes und lesen die schwarzen Linien auf dem Kodiererstreifen, um den Schlitten richtig zu positionieren. Die zwei Kodierersensoren sind auf einem Stück Metall angebracht, das sich nicht ausdehnt.
Seite 123 PCA (A5). Da die Image Processing PCA (A6) über zwei große ASIC-Chips verfügt, besitzt sie zudem einen Lüfter, um Überhitzungen zu vermeiden. Die Speicherkarten auf der PCA sind ersetzbar. Dabei muss beachtet werden, dass ASIC 0 mit 512 MB Speicher verbunden ist und ASIC 1 mit 256 MB. Rev. 1 -- 01/07 HP vertraulich...
Seite 124: Druckbereich
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Carriage PSU PCA (A7) – Versorgt alle Stifte mit Strom. Sie enthält 12 Stromspannungsregulatoren – zwei pro Stift (einen für die jeweiligen Düsen der Tintenfarbe). Sie enthält sechs Verbindungsstecker, die die Stifthalterungs-PCAs mit Strom versorgen. Sie wird von der Power Distribution PCA (A1) mit 52 V, 12 V und 5 V versorgt.
Seite 125: Schlitten-Ereignistendenzen
In dieser Übung entfernen Sie einen Schlittenkodiererstreifen und die dazugehörige PCA, eine Stifthalterungs-PCA, das Schlittenantriebsband und den -motor sowie die Aerosolkanäle. Zudem beschäftigen Sie sich mit dem Tetris sensor (SN58), dem Top-of-form sensor (SN22), der Image Processing PCA (A6) und der Carriage PSU PCA (A7). Rev. 1 -- 01/07 HP vertraulich...
Seite 126: Referenzmaterial
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Referenzmaterial Dokument Kapitel Kundendiensthandbuch Removal and replacement – Carriage (Entfernen und Ersetzen – Schlitten) Praxiszeit: 90 Minuten Übung Sehen Sie sich zuerst die Tool-Seite für den Schlitten in CDFT-E an. Probieren Sie einige der Funktionen aus, die die Seite bietet.
Seite 127: Praxis 3.2: Fehlerbehebung Für Den Schlitten
Finden Sie in CDFT-E die Fehlermeldung, und führen Sie die empfohlenen Aktionen aus. Stellen Sie sicher, dass Sie das Problem richtig gelöst haben. Thema 4: Tintenzufuhrsystem In diesem Themenabschnitt erfahren Sie mehr über die Betriebstheorie des Tintenzufuhrsystems. Sie werden zudem das Luftdrucksystem entfernen und wieder einsetzen. Rev. 1 -- 01/07 HP vertraulich...
Seite 128: Zielsetzungen In Thema 4
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Zielsetzungen in Thema 4 In diesem Themenabschnitt lernen Sie Folgendes: • Beschreiben der Funktion des Tintenzufuhrsystems • Bestimmen der Position aller Komponenten des Tintenzufuhrsystems •...
Seite 129: Tintenzufuhrsystem - Überblick
6 Pfund pro Quadratzoll (41,37 kPa), während er am Stifteingang nur 1 Pfund pro Quadratzoll (6,9 kPa) beträgt. Die Metallseite der Tintenzufuhrstation sorgt dafür, dass sich die Patrone nicht ausdehnen kann. Auf diese Weise wirkt der gesamte Luftdruck auf den Tintenbeutel. Rev. 1 -- 01/07 HP vertraulich...
Seite 130 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Der Luftdruck drückt die Tinte und den Binder aus den Patronen in die Schläuche. Die Schläuche bestehen aus fünf Schichten, die sicherstellen, dass keine Luft in den Schlauch gelangt. Zudem wird der Schlauch davor geschützt, versehentlich durch die Bewegung der E-Chain beschädigt zu werden.
Seite 131: Tintenpatronen
Zeigen Sie die Daten über den Bildschirm Tintenstatus an. Wenn der Kunde jemals Tinte im MFP-Gerät verwendet hat, die nicht von HP stammt, wird dies auf diesem Bildschirm angezeigt, auch wenn derzeit HP Tinten genutzt werden. Der Lower-left Door sensor (SN18) befindet sich in der integrierten Struktur rechts neben der schwarzen Tintenpatrone. Wenn die Klappe geöffnet wird, wird der Druck abgebaut.
Seite 132: Luftdrucksystem
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Falls der Luftdruck nicht abgebaut wird, wenn Sie die Klappe öffnen, sollten Sie die Tintenpatronen nicht mit Vorsichtshinwe Gewalt entfernen. Dies könnte zu einer Vermischung von Tinten und Binder führen. Stattdessen sollten Sie den Fehler im Luftdrucksystem beheben.
Seite 133 Dienstmodus nicht eingestellt ist, kann das Luftdrucksystem den Druck nicht mehr erneut aufbauen. Auf der Folie oben sehen Sie, wie die Luftschläuche aussehen können, wenn ein Tintenbeutel beschädigt ist. Auch wenn Tinte in die Luftschläuche gelangt, ist es nicht erforderlich, das Tintenzufuhrsystem zu ersetzen. Rev. 1 -- 01/07 HP vertraulich...
Seite 134: Iss Pca (A8)
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support ISS PCA (A8) Die ISS PCA (A8) verbindet die Main Engine PCA (A5) mit den Tintenpatronen. Es umfasst die folgenden Funktionen: • Gibt die Informationen des Drucksensors in den Zufuhrstationen weiter, mit dem die Tintenstände gemessen werden.
Seite 135: Referenzmaterial
Nun werden Sie einen Fehler im Tintenzufuhrsystem mit Hilfe von CDFT-E beheben. Referenzmaterial Für diese Übung werden Sie das Kundendiensthandbuch nicht verwenden. Praxiszeit: 60 Minuten Übung Der Kursleiter hat im Tintenzufuhrsystem einen Fehler verursacht. Führen Sie die folgenden Schritte aus, um den Fehler zu beheben: Rev. 1 -- 01/07 HP vertraulich...
Seite 136: Thema 5: Vakuum Und Aerosol
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Lesen Sie die Fehlermeldung auf dem Bedienfeld. Verbinden Sie Ihren Laptop mit dem MFP-Gerät, und öffnen Sie CDFT-L im geschützten Dienstmodus. Öffnen Sie die Tool-Seite für das Tintenzufuhrsystem, und wählen Sie die Option Fehlerstrukturen, um die richtungsweisende Fehlerstruktur zu öffnen.
Seite 137: Inhalt Des Themas
Vakuummotoren, die Luft von der Trommel wegsaugen und so ein Vakuum entstehen lassen. Die Vakuummotoren sind identisch und können untereinander ausgetauscht werden. Die Luft entweicht durch den Geruchsfilter und den Schalldämpfer auf der Rückseite des MFP-Geräts. Rev. 1 -- 01/07 HP vertraulich...
Seite 138 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Auf der Abbildung oben wird die Position der Vakuumeinheit in Bezug zur Trommel und der Service-Station dargestellt. Die Vakuumeinheit saugt Luft durch die Trommel und gibt sie durch den Kohlefilter und den Schalldämpfer wieder ab.
Seite 139 Auf dem Schaltkreis-Blockdiagramm wird der Strom dargestellt, der von der Ink Assist PCA (A3) zum Vakuum und Aerosol fließt. Die Daten des Drehzahlmessers von den Vakuummotoren und dem Aerosolmotor werden an die Ink Assist PCA (A3) weitergegeben, so dass die Firmware das richtige Vakuumniveau erstellen kann. Rev. 1 -- 01/07 HP vertraulich...
Seite 140: Aerosol-Betriebstheorie
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Aerosol-Betriebstheorie Das Aerosolsystem sammelt den Overspray von Tinte und Binder, so dass die Stifte und Sensoren sauber bleiben. Aerosol tritt auf, wenn die Stifte Tinte und Binder auf das Papier oder in den Trommelbehälter spritzen. Das Aerosolsystem hält das Innere des MFP- Geräts sauber, so dass es ordnungsgemäß...
Seite 141 Sammelt Tinten- und Binder-Overspray, um eine Verunreinigung von Stiften und Sensoren zu vermeiden • Hält das Innere des MFP-Geräts sauber • Verringert die Emissionen zum Schalldämpfer • Wird gesteuert von der Ink Assist PCA (A3) • Gibt die Luft an das Vakuumsystem ab Rev. 1 -- 01/07 HP vertraulich...
Seite 142 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Probleme mit dem Aerosolsystem erzeugen einen Fehlercode, der mit C5 beginnt. In Praxis 3.1: Entfernen und Ersetzen der Schlittenkomponenten auf Seite 125 haben Sie einen Hinweis Aerosolkanal entfernt und ersetzt.
Seite 143: Schalldämpfer Und Kohlefilter
Vorbeugende Wartung für Vakuum und Aerosol Bei den folgenden Aufgaben handelt es sich um vorbeugende Wartungsmaßnahmen, die nach Bedarf auszuführen sind. Weitere Informationen zu PM-Aufgaben finden Sie im Kundendiensthandbuch unter dem Kapitel "Managing and Maintenance" (Verwaltung und Wartung). Rev. 1 -- 01/07 HP vertraulich...
Seite 144: Beschreibung
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Beschreibung Intervall Aktion Kohlefilter (Geruchsfilter) 67.000 Kubikzentimeter Ersetzen Tintennutzung Aerosolkanal-Kit 67.000 Kubikzentimeter Ersetzen Tintennutzung Aerosolfilter 135.000 Ersetzen Kubikzentimeter Tintennutzung Tool-Seite für Vakuum und Aerosol Auf der CDFT-Tool-Seite für Vakuum und Aerosol können Sie alle Motoren testen, den Vakuumdruck überprüfen und einen...
Seite 145: Praxis 5.1: Entfernen Und Erneutes Einsetzen Der Vakuum- Und Aerosolkomponenten
Praxis 5.2: Fehlerbehebung für Vakuum und Aerosol Nun werden Sie einen Fehler im Vakuum- und Aerosolsystem mit Hilfe von CDFT-E beheben. Referenzmaterial Für diese Übung werden Sie das Kundendiensthandbuch nicht verwenden. Praxiszeit: 30 Minuten Rev. 1 -- 01/07 HP vertraulich...
Seite 146: Übung
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Übung Der Kursleiter hat einen Fehler im Vakuum- oder Aerosolsystem verursacht. Führen Sie die folgenden Schritte aus, um den Fehler zu beheben: Lesen Sie die Fehlermeldung auf dem Bedienfeld.
Seite 147: Inhalt Des Themas
Die Trommel hält die Medien fest, während sie gedruckt und getrocknet werden. Die Vakuumeinheit saugt Luft durch die Trommel und das Trommelsieb, damit die Medien auf der Trommel gehalten werden. Die Trommel besteht aus den folgenden Komponenten: • Trommel • Tellerventile Rev. 1 -- 01/07 HP vertraulich...
Seite 148 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • Trommelbehälter • Trommelsieb • Drum motor (M3) • Trommelkodierereinheit • Trommelführungseinheit • Sensoren Diese Komponenten sehen wir uns nun im Detail an. Trommel – Die Trommel ist eine Komponente des Druckbereichs (in dem sich auch der Schlitten befindet) und kann nicht unabhängig vom Druckbereich ersetzt werden.
Seite 149 Auf der Folie oben wird die Positionierung verschiedener Medienformate dargestellt. Die Trommel kann drei A4-Blätter (8,5 x 11 Zoll) oder zwei A3-Blätter (11 x 17 Zoll) aufnehmen. Wenn Sie auf Medien des Formats 4 x 6 Zoll drucken, kann die Trommel nur ein Blatt Rev. 1 -- 01/07 HP vertraulich...
Seite 150 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support aufnehmen, das sich in Bereich 2 befindet. Markierungen auf der Trommel geben die Vakuumbereiche für die Vorderkanten der Medientypen an. Das Vakuum in diesem Teil des Bereichs ist während der Druckvorgänge immer aktiv.
Seite 151 Erkennungsraum einen Druck, der nahe am Luftdruck liegt und deshalb höher ist als das Trommelvakuum. Die Luft über der Membran und außerhalb des Ventilsitzes hat den gleichen Druck wie das Trommelvakuum. Dieser Druckunterschied drückt die Membran gegen Rev. 1 -- 01/07 HP vertraulich...
Seite 152 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support den Ventilsitz und schließt einen Teil der Trommel ab. Die Öffnung auf der Unterseite des Erkennungsraumes besitzt eine Verengung, die dafür sorgt, dass im Inneren der Trommel immer der richtige Vakuumdruck herrscht.
Seite 153 Bereiche auf der Trommel auf einem überschaubaren Minimum gehalten werden, so dass das Vakuum für das Festhalten der Medien statt für ungenutzte Luftbewegungen verwendet werden kann. Die Vorderkanten bleiben immer geöffnet, um ein Blatt aufzunehmen, sobald es an der Trommel ankommt. Rev. 1 -- 01/07 HP vertraulich...
Seite 154 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Trommelbehälter – Befindet sich innerhalb der Trommel. Die Stifte geben bei jeder Umdrehung der Trommel Tinte an den Trommelbehälter ab. Dadurch bleibt ein ordnungsgemäßer Zustand der Stiftdüsen während des Druckvorgangs gewährleistet. Der Trommelkodierer teilt den Stiften mit, wann sie die Tinte an den Behälter abgeben sollen.
Seite 155 Wenn die Drum Encoder Averager PCA (EN1) oder die Drum Encoder PCA (EN2) ersetzt wurde, führen Sie folgende Kalibrierungsroutinen in der angegebenen Reihenfolge aus: • Top-of-form sensor (SN22) Kalibrierung • Kalibrierung der Trommelposition • Kalibrierung der ersten Düse • Automatische Stiftausrichtung Rev. 1 -- 01/07 HP vertraulich...
Seite 156 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Drum motor (M3) – Dreht die Trommel. Er treibt ein Band an, das einen Vorgelegeblock antreibt, der wiederum die Trommel dreht. Die Spannfeder sorgt für die Bandspannung. Der Motor wird von der Motion PCA (A2) angetrieben.
Seite 157 Der Sensor führt jedes Mal eine Kalibrierung der aktuellen Sensorposition durch, wenn das Gerät ein- und wieder ausgeschaltet wird. Durch eine Sensorpositionierungskalibrierung wird die Position des Sensors im Vergleich zu den Stiften festgelegt. Dafür wird der Tetris sensor (SN58) verwendet. Rev. 1 -- 01/07 HP vertraulich...
Seite 158: Trommelkalibrierungen
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Der Sensor besteht aus den folgenden Komponenten: • Vier LEDs (rot, orange, grün und blau), die miteinander verbunden sind, um gemeinsame Leuchtanzeigen zu ermöglichen •...
Seite 159 Wenn Sie die Kalibrierung in CDFT auswählen, kalibriert sich der Tetris sensor (SN58) selbst auf einem Blatt Normalpapier im Format A4 oder Letter. Der Tetris sensor (SN58) bewegt sich über die glänzende Kante der Trommel und kalibriert sich selbst über diese Rev. 1 -- 01/07 HP vertraulich...
Seite 160: Vorbeugende Wartung Für Die Trommel
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Oberfläche. Anschließend nutzt der Tetris sensor (SN58) seine blaue LED, um die Trommelpositionierungslöcher zu lokalisieren. Der Kodierer-Versatz wird im nichtflüchtigen Speicher gespeichert. Wenn Sie die Kodierer-Disk oder die Drum Encoder Averager PCA (EN1) ersetzen, müssen Sie eine Trommelpositionskalibrierung durchführen.
Seite 161: Tool-Seite Für Die Trommel
Bei dieser Praxisübung entfernen Sie die Trommelführung, den Trommelbehälter, das Trommelsieb, die Trommelkodierer-PCAs und zwei Tellerventil-Baueinheiten. Referenzmaterial Dokument Kapitel Kundendiensthandbuch Removal and replacement – Drum (Entfernen und Ersetzen – Trommel) Managing and maintenance (Verwaltung und Wartung) Praxiszeit: 75 Minuten Rev. 1 -- 01/07 HP vertraulich...
Seite 162: Übung
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Übung Führen Sie mit Hilfe des Kundendiensthandbuchs die folgenden Aufgaben aus. Nachdem Sie das Sieb entfernt haben, reinigen Sie es mit Wasser und einem fusselfreien Tuch. (Die Reinigung des Siebs ist ein PM-Element.) Nachdem das Sieb entfernt wurde, sollten Sie auch die Trommel kontrollieren und mit bloßem Auge sichtbare Tintenrückstände entfernen.
Seite 163: Übung
Sie das nächste Thema besprechen. Thema 7: Service-Station und Reinigungsfilz Dieses Thema handelt von der Service-Station und dem Reinigungsfilz. Dabei wird sowohl die Theorie hinter der Funktionsweise als auch der Ausbau und Austausch der meisten Bauteile abgehandelt. Rev. 1 -- 01/07 HP vertraulich...
Seite 164: Zielsetzungen In Thema 7
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Zielsetzungen in Thema 7 In diesem Themenabschnitt lernen Sie Folgendes: • Identifizierung der Bauteile und Position der Service-Station und des Reinigungsfilzes • Erläuterung der Funktionsweise der Service-Station •...
Seite 165: Service-Station
Aerosolkanalreinigungsfilze befinden sich auf der Service-Station. Es stehen drei Stift-Serviceebenen zur Verfügung, die unterschiedliche Stärken aufweisen. Auf der Folie oben sind die wichtigsten Bauteile der Service-Station abgebildet. Wir werden auf jedes dieser Bauteile näher eingehen. Rev. 1 -- 01/07 HP vertraulich...
Seite 166 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Reinigungsfilzmaterial-Hubeinheit – Die Filze heben sich im Filzbehälter nach oben, um das Material an die Stifte zu bringen. Jedes Mal, wenn die Stifte aus ihrer Lagerposition gebracht werden, werden sie mit dem Filz gereinigt. Anschließend geben sie Tinte bzw.
Seite 167 Web Advance encoder (EN11) – Misst den linearen Abstand des Filzes, um sicherzustellen, dass sich die Filzspule im richtigen Abstand befindet. So werden Reinigungsvorgänge an Stellen vermieden, auf denen die Tinte bereits aufgetragen wurde. Dadurch wird eine gegenseitige Verunreinigung ausgeschlossen. Rev. 1 -- 01/07 HP vertraulich...
Seite 168: Funktionsweise Der Service-Station
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Web Low sensor (SN21) – Optischer Sensor auf dem Hauptgehäuse der Service-Station, der den Verbrauch des Materials überwacht. Wenn festgestellt wird, dass nur noch 10 % verfügbar sind, gibt die Firmware eine Meldung aus, dass die Reinigungsfilzspule ersetzt werden muss.
Seite 169 Düsen nicht ausgelöst werden, existieren Korrekturmaßnahmen, um einige nicht auslösende Düsen zu verbergen. Außerdem existieren Stiftwartungsprozeduren, mit denen versucht werden kann, funktionsuntüchtige Düsen wieder herzustellen. Falls die Maßnahmen nicht greifen, wird die Düse als fehlerhaft markiert und durch andere Düsen kompensiert. Es werden alle Stifte gleichzeitig ausgelöst. Rev. 1 -- 01/07 HP vertraulich...
Seite 170 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Die Sprüherkennungseinheit besteht aus den folgenden Bauteilen: • Sprüherkennungs-PCA und Gehäuse • Aerosolreinigungsfilze • IR-Sensoren • Sprüherkennungsbehälter • Flachbandkabel HP vertraulich Rev. 1 -- 01/07...
Seite 171 Sie wird vom Tropfenzähler ausgelöst. Sie können die Sprüherkennungsprozedur auch gezielt auslösen, indem Sie sie im CDFT-Fenster "Druckwerkkalibrierung 1" auswählen. Die Durchführung der Sprüherkennung dauert etwa zwei Minuten. Falls ein Bestandteil der Sprüherkennungseinheit ausfällt, wird die gesamte Einheit ersetzt. Rev. 1 -- 01/07 HP vertraulich...
Seite 172: Kalibrierung Der Sprüherkennung
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Kalibrierung der Sprüherkennung Es gibt eine Kalibrierung im Zusammenhang mit der Sprüherkennung – nämlich die Sprüherkennungsstrahl-Kalibrierung. Bei dieser Kalibrierung wird jeweils das Zentrum des Strahls der sechs einzelnen Sprüherkennungskanäle ermittelt. Anhand dieser Daten werden die Stifte korrekt über der Sprüherkennungseinheit positioniert, um zu ermitteln, ob sie ordnungsgemäß...
Seite 173: Reinigungsfilz
Service-Station und Reinigungsfilz – vorbeugende Wartung Für die Service-Station und den Reinigungsfilz fallen keine vorbeugenden Wartungsarbeiten an. Der Reinigungsfilzbehälter ist ein Verbrauchsmaterial und bei Bedarf auszutauschen. Näheres über den Austausch des Reinigungsfilzes finden Sie im Kapitel "Service Rev. 1 -- 01/07 HP vertraulich...
Seite 174: Praxis 7.1: Entfernen Und Erneutes Einsetzen Der Service-Station Und Des Reinigungsfilzbehälters
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support und Wartung". Informationen hierzu finden Sie unter Warten des Reinigungsfilzes auf Seite 59. Der Sprüherkennungsbehälter wird zusammen mit dem Aerosolkanalkit ausgetauscht. Dieser Vorgang wird im Thema "Vakuum und Aerosol" beschrieben.
Seite 175: Praxis 7.2: Fehlerbehebung Beim Reinigungsfilz
Stellen Sie sicher, dass Sie das Problem richtig gelöst haben. Thema 8: Baueinheit für Fächer 2, 3 und 4 und Trockner Dieses Thema handelt von dem Betrieb sowie vom Ausbau und Austausch der Baueinheit für Fächer 2, 3 und 4 und des Trockners. Rev. 1 -- 01/07 HP vertraulich...
Seite 176: Zielsetzungen In Thema 8
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Zielsetzungen in Thema 8 In diesem Themenabschnitt lernen Sie Folgendes: • Erläuterung der Funktionsweise der Baueinheit für Fächer 2, 3 und 4 • Ein- und Ausbau der Baueinheit für Fächer 2, 3 und 4 •...
Seite 177: Baueinheit Für Fächer 2, 3 Und 4
Einzugsarmbaueinheiten (eine für jedes Fach), die werksseitig individuell eingestellt sind (wenn Sie die Fächer austauschen möchten, müssen Sie das Fach mit dem Einzugsarm ausrichten) • Antriebsmotor • Einzugswalze • Hebemechanismus • Minipfad – transportiert Medien in den vertikalen Transport • Sensoren: Rev. 1 -- 01/07 HP vertraulich...
Seite 178 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • Formatsensor – erkennt das Medienformat (einer für jedes Fach) • Medium fast leer – Ein optischer Sensor, der auf der Einzugsarmeinheit angebracht ist, wird ausgelöst, wenn die Höhe des im Fach befindlichen Medienstapels auf einen vordefinierten Wert absinkt (einer für jedes Fach)
Seite 179 Entfernen Sie die obere Abdeckung der Einheit nur, wenn es unbedingt erforderlich ist. Verwenden Sie nach Möglichkeit das Service-Zugriffselement. Wenn Sie die Abdeckung dennoch entfernen müssen, sollten Sie, wenn Sie sie wieder anbringen, sorgfältig darauf achten, dass sie völlig eben ist. Rev. 1 -- 01/07 HP vertraulich...
Seite 180 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Mit der Trays 2, 3, and 4 Controller PCA (A23) wird der Betrieb der Baueinheit für Fächer 2, 3 und 4 gesteuert. Sie hat folgende Funktionen: •...
Seite 181 RaiseFault: Statussignal. Zeigt an, dass die Baueinheit für Fächer 2, 3 und 4 einen Fehler entdeckt hat. • Zeitlimit (Beispiel: Blatt hat nicht innerhalb einer festgelegten Zeit einen entsprechenden Sensor passiert): • Beim Papiereinzug (Beispiel: Klappe während des Einzugvorgangs geöffnet) Rev. 1 -- 01/07 HP vertraulich...
Seite 182 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • Sonstige Fehler (Beispiel: beim Initialisieren der Baueinheit für Fächer 2, 3 und 4 wird am Ausgabesensor ein Blatt gefunden) • Harmlose Fehler (Beispiel: Klappe geöffnet oder geschlossen) •...
Seite 183: Fächer 2, 3 Und 4 - Vorbeugende Wartung
1 Monat – individuelle Ersetzen Eingabefach 2 Einzugsvorgänge aus Fach Einzugswalze von 1 Monat – individuelle Ersetzen Eingabefach 3 Einzugsvorgänge aus Fach Einzugswalze von 1 Monat – individuelle Ersetzen Eingabefach 4 Einzugsvorgänge aus Fach Rev. 1 -- 01/07 HP vertraulich...
Seite 184: Trockner
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Trockner Der Trockner heizt Luft auf und bläst sie auf die Medien, während diese sich auf der Trommel drehen. Auf diese Weise wird die Tinte getrocknet, bevor die Medien das MFP-Gerät verlassen.
Seite 185 (SN36) und von der Ink Assist PCA (A3) kontrolliert. (Die Umgebungstemperatur kommt vom Tray 2, 3, and 4 Ambient Temperature sensor (SN41).) Auf dieser grafischen Darstellung der Trocknerfunktion ist zu sehen, wie der Lüfter das Druckmedium auf der Trommel anbläst und die Luft durch die äußere Kammer zurückgeleitet wird. Rev. 1 -- 01/07 HP vertraulich...
Seite 186 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Das Heizelement des Trockners enthält Ausbrennwiderstände als Sicherheitsmechanismus. Wenn der Temperatursensor ausfällt und das Heizelement überhitzt, schmilzt der Ausbrennwiderstand und unterbricht die Stromzufuhr, wodurch das Heizelement abgeschaltet wird.
Seite 187: Tool-Seiten Für Trockner Und Fächer 2, 3 Und 4
Tool-Seiten für Trockner und Fächer 2, 3 und 4 Auf der Trockner-Tool-Seite in CDFT können Sie einige Trocknerfunktionen ausprobieren. Auch bei der Fehlerbehebung ist die Seite nützlich. Dort können Sie die Temperatur, den Stromverbrauch, die Lüfter und die LEDs kontrollieren. Rev. 1 -- 01/07 HP vertraulich...
Seite 188: Praxis 8.1: Ein- Und Ausbau Von Baueinheiten Für Fächer Und Von Trocknerbauteilen
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Auf der Tool-Seite für die Fächer 2, 3 und 4 in CDFT können Sie die Motoren, Sensoren, die Temperatur und andere Funktionen kontrollieren. Praxis 8.1: Ein- und Ausbau von Baueinheiten für Fächer und von Trocknerbauteilen Sie werden nun die Baueinheit für Fächer 2, 3 und 4 sowie die Heizeinheit und den Lüfter des Trockners aus- und wieder einbauen.
Seite 189: Referenzmaterial
Lesen Sie die Fehlermeldung auf dem Bedienfeld. Suchen Sie im Ereignisprotokoll in CDFT-E nach dem Fehlerereignis. Beheben Sie das Problem. Stellen Sie sicher, dass Sie das Problem richtig gelöst haben, indem Sie aus Fach 3 heraus eine Kopie machen. Rev. 1 -- 01/07 HP vertraulich...
Seite 190: Thema 9: Medienpfad Und Fach 1
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Thema 9: Medienpfad und Fach 1 Dieses Thema handelt davon, wie Sie verschiedene Medienpfadbauteile und das Fach 1 ausbauen und auswechseln können. Darüber hinaus wird die theoretische Funktionsweise der Medienpfadbauteile und Fach 1 erläutert.
Seite 191: Überblick Über Den Medienpfad
Die obige Abbildung zeigt den vollständigen Medienpfad und die im Pfad angeordneten Sensoren. Der Medienpfad erstreckt sich von Fach 4 durch das HP Mehrzweck-Abschlussgerät und hat eine Länge von ca. 3,2 m (einschließlich des Trommelumfangs). Er steuert 13 Motoren, zwei Magnete und 25 Sensoren.
Seite 192: Dauer Des Medienpfadprozesses
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Innerhalb des Medienpfads befinden sich 25 Sensoren, die die Position der Medien nachverfolgen, Papierstaus erkennen und Informationen zu den Medien weitergeben. (Dies trifft nicht auf die Medienpfadsensoren im HP Mehrzweck-Abschlussgerät und Fach 5 zu.)
Seite 193 Trommel platziert werden. Für größere Medien sind keine Burst-Einzüge möglich. Die nachfolgende Tabelle zeigt anhand eines Beispiels, wie Medien möglicherweise auf der Trommel platziert und dann ausgegeben werden [A4-Format (Letter-Format) unter Verwendung der Trommelzonen 1-3]. Rev. 1 -- 01/07 HP vertraulich...
Seite 194 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Trom- Zone 1 Zone 2 Zone 3 mel- dre- hun- Blatt 1 auflegen Blatt 2 auflegen Blatt 1 auswerfen Blatt 2 auswerfen Blatt 3 auflegen...
Seite 195: Ereignistendenzen Der Papierstaus
Die Tendenzen können als Listen oder Diagramme angezeigt werden. Mit den Ereignistendenzen können Sie die Position der Papierstaus und mit den Zeit-Tendenzen den Zeitpunkt des Problems identifizieren. Wenn die werkseitigen Schwellenwerte für Papierstaus überschritten werden, wird auf der Seite Tendenzen anzeigen eine entsprechende Warnmeldung angezeigt. Rev. 1 -- 01/07 HP vertraulich...
Seite 196: Vertikaler Transport
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Vertikaler Transport Der vertikale Transport transportiert die Medien von den Zufuhrfächern in den horizontalen Transport. Er umfasst folgende Komponenten: • Vertikale Transporteinheit • Klemmrollen und Antriebswalzen •...
Seite 197: Horizontaler Transport
Die Mitläuferrollen im Rest des Medienpfads sind weiß. Setzen Sie keine weiße Mitläuferwalze in den horizontalen Transport ein. Sie müssen stets die schwarzen Mitläuferwalzen verwenden. Wenn weiße Mitläuferwalzen in den horizontalen Transport eingesetzt werden, führt dies zu einer vorzeitige Abnutzung der Antriebswalzen. Rev. 1 -- 01/07 HP vertraulich...
Seite 198: Präventive Wartung Für Den Horizontalen Transport
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Bei Problemen mit dem horizontalen Transport wird ein Fehlercode erzeugt, der mit B1 beginnt. Präventive Wartung für den horizontalen Transport Bei den folgenden Aufgaben handelt es sich um vorbeugende Wartungsmaßnahmen, die nach Bedarf auszuführen sind. Weitere Informationen zu PM-Aufgaben finden Sie im Kundendiensthandbuch unter dem Kapitel "Managing and Maintenance"...
Seite 199: Ido-Komponenten
Der Umleiter leitet die Medien zum Duplexer oder zum Ausgabepfad (zum Abschlussgerät oder dem einzigen Ausgabefach). • Der aktive Bogenglätter entfernt die Wölbung aus den Medien, nachdem diese die Trommel verlassen. • Die Ausgabeantriebsrollen wellen die Medien und transportieren sie zum Mehrzweck-Abschlussgerät oder dem einzelnen Ausgabefach. Rev. 1 -- 01/07 HP vertraulich...
Seite 200 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Der IDO enthält mehrere Motoren. Diese treiben die Zufuhrwalzen, den Wickler, den Medienauswurf, den Duplexer, den Bogenglätter und die Ausgabewalze an. Die obige Folie zeigt die Anordnung der Motoren. Sie befinden sich im Innern des Transportrahmens. Um Zugang zu den Motoren zu haben, müssen Sie die Blende entfernen.
Seite 201: Ido-Medienauswurf
Medien erfasst werden können. Dies ist ein mechanischer Vorgang. Die Firmware teilt den Medienauswurfstiften mit, wann diese eingezogen werden sollen. Daraufhin werden die Stifte mechanisch so weit wie möglich eingezogen. Der Medienauswurf wird von der Motion PCA (A2) angetrieben und gesteuert. Rev. 1 -- 01/07 HP vertraulich...
Seite 202: Präventive Wartung Für Den Ido
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Wie in der obigen Folie dargestellt, kann sich einer der Medienauswurfstifte möglicherweise aus seiner Position lösen und auf der IDO-Einführungsschiene aufliegen. Dies kann passieren, wenn der Kundendienstmitarbeiter den hinteren Teil der Medienaus- wurfeinheit verschoben oder angehoben hat.
Seite 203: Referenzmaterial
(Entfernen und Ersetzen – IDO) Praxiszeit: 60 Minuten Übung Lesen Sie die Tool-Seiten für den Medienpfad in CDFT-E, und überprüfen Sie die Ereignistendenzen der Papierstaus. Führen Sie mit Hilfe des Kundendiensthandbuchs die folgenden Aufgaben aus. Rev. 1 -- 01/07 HP vertraulich...
Seite 204: Praxis 9.3: Fehlerbehebung Für Die Ido-Einheit
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Fahren Sie das MFP-Gerät herunter Entfernen Sie das abnehmbare IDO-Teil aus dem MFP. Die IDO Input 2 motor (M10) zu entfernen Entfernen Sie die große Walzeneinheit des Wicklers.
Seite 205: Fach 1
Fach 1 wird für Medien verwendet, die von den Standardfächern nicht unterstützt werden – von 100 x 152 mm (4 x 6 Zoll) bis 320 x 460 mm (12,6 x 18 Zoll). Ebenso können Hochglanzmedien und Karton eingezogen werden, die von den anderen Fächern nicht unterstützt werden. Es kann bis zu 80 Blatt (75 g/m²) aufnehmen. Rev. 1 -- 01/07 HP vertraulich...
Seite 206: Fach 1 - Interaktionen
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Fach 1 besteht aus den folgenden Komponenten: • Einzugswalze • Einzugswelle • Hebeplatte • Antriebseinheit (Antriebsrad für Fach 1, MFP-Antriebsrad, Tray 1 Pick solenoid (SOL1)) •...
Seite 207: Fach 1 - Kalibrierungen
Führen Sie mit Hilfe des Kundendiensthandbuchs die folgenden Aufgaben aus. Bitten Sie den Kursleiter, Ihre Arbeit nach dem Entfernen des Fachs zu überprüfen. Fahren Sie das MFP-Gerät herunter. Entfernen Sie das obere Gehäuseteil und die Verriegelung von Fach 1, und legen Sie sie zur Seite. Entfernen Sie die Einzugswelle. Rev. 1 -- 01/07 HP vertraulich...
Seite 208: Thema 10: Adf Und Scanner
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Bitten Sie den Kursleiter, Ihre Arbeit zu überprüfen, um sicherzustellen, dass die Einzugswelle richtig entfernt wurde. Setzen Sie die Einzugswelle wieder ein. Bringen Sie das obere Gehäuseteil und die Verriegelung des Fachs 1 wieder an.
Seite 209: Inhalt Des Themas
(A1) des MFP mit Strom versorgt. Die Scanner Control PCA (A501) ist für die Kommunikation mit der Copy Processing PCA (A27) im Formatierer verantwortlich, und leitet die Befehle an die ADF Control PCA (A401) weiter. Die beiden untergeordneten Systeme werden im Detail erläutert. Rev. 1 -- 01/07 HP vertraulich...
Seite 210: Adf
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Die obige Darstellung zeigt die Namen der verschiedenen ADF-Abdeckungen. Die rechte Abdeckung umfasst das Ausgabefach. Der ADF zieht Originale (ein- oder doppelseitig) an einem schmalen Streifen des Scannerglases vorbei ein, und gibt sie wieder in den ADF aus, wobei die Reihenfolge der Originale beibehalten wird.
Seite 211: Adf-Komponenten
• ADF Width sensor (SN402) • ADF Original Present sensor (SN403) • ADF Feed sensor (SN404) • ADF Reverse sensor (SN405) • ADF Timing sensor (SN406) • Magnete: • ADF Original Lift solenoid (SOL401) Rev. 1 -- 01/07 HP vertraulich...
Seite 212 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • ADF Duplex Shift solenoid (SOL402) • ADF Duplex Pressure solenoid (SOL403) • ADF Eject Shift solenoid (SOL404) Die obige Folie zeigt die Position einiger Sensoren und Walzen. Die Einzugswalze zieht das erste Original in die Trennwalzen ein.
Seite 213: Spezifikation Des Adf
Zentriert, mit der bedruckten Seite nach oben Originalpapier Normalpapier, Thermalpapier, Kunstdruckpapier und farbiges Papier Unterstütztes Originalformat A3 bis A5R/11 x 17 Zoll bis 5,5 x 8,5 Zoll Erfassung des Breite: Potentiometer Originalformats Länge: Zufuhrsensor (SN404) Rev. 1 -- 01/07 HP vertraulich...
Seite 214: Funktionsweise Des Adf
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Stromquelle An den MFP angeschlossene Stromversorgung (5 V Gleichstrom, 5 V STBY und 24 V Gleichstrom) Abmessungen 553 (B) x 478 (T) x 137 (H) mm...
Seite 215 Scannen, und das Original wird ausgeworfen. Nachdem das Original ausgeworfen wurde, werden der ADF Conveying motor (M402) und der ADF Original Lift solenoid (SOL401) ausgeschaltet. Bei Problemen mit dem ADF wird ein Fehlercode erzeugt, der mit 31 beginnt. Rev. 1 -- 01/07 HP vertraulich...
Seite 216: Adf-Anpassungen
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support ADF-Anpassungen Auf der Seite "Automatische ADF-Bildanpassungen" in CDFT sind fünf Optionen zur Bildanpassung verfügbar. Der ADF sollte bei der Installation und beim Ersetzen der ADF-Einheit eingestellt werden.
Seite 217: Präventive Wartung Für Den Adf
Der Flachbettscanner erfasst das Originalbild und erstellt Kopien des Bilds, speichert es in einem Netzwerkordner oder sendet es per E-Mail. Die obige Darstellung zeigt die elektrischen und optischen Komponenten. Der Scanner besteht aus folgenden Komponenten: • Flachbettscannerglas • ADF-Auflagenglas (im ADF-Abschnitt beschrieben) • Lampe Rev. 1 -- 01/07 HP vertraulich...
Seite 218 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • Vollgeschwindigkeits- und Halbgeschwindigkeits-Schlitten • Abdeckung der Bildscaneinheit und Bauteil • Scanner motor (M501) • Sensoren • Scanner Original Size Detection sensor (SN501) •...
Seite 219 Sensoren mit Strom und Kommunikationssignalen. Die Scanner Control PCA (A501) enthält NVM-Daten. Sorgen Sie dafür, dass die NVM-Daten gesichert sind, Vorsichtshinwe bevor Sie diese PCA austauschen. Im Whitepaper "Considerations for replacing PCAs or HDDs that contain Rev. 1 -- 01/07 HP vertraulich...
Seite 220: Spezifikation Des Scanners
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support NVM data" (Austausch von PCAs oder Festplatten mit NVM-Daten) im Tech Web finden Sie wichtige Anweisungen zum Ausbauen der PCA. Lesen Sie das Whitepaper unbedingt vor dem Ausbau der PCA durch.
Seite 221: Funktionsweisen Des Scanners
Die hellsten Daten werden als Daten für den Weißabgleich verwendet. Kopierjob: Wenn die Schattenkompensierung durchgeführt wurde, wird das Original auf dem Vorlagenglas mit Hilfe der Belichtungslampe (L501) beleuchtet, und die Vollgeschwindigkeits- und Halbgeschwindigkeits-Schlitten fahren auf den vorderen und Rev. 1 -- 01/07 HP vertraulich...
Seite 222: Bildanpassungen Für Den Scanner
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support hinteren optischen Schienen von einer Seite auf die andere, um das Original zu scannen. Das Bild wird von einem Spiegel im Vollgeschwindigkeits-Schlitten und den beiden Spiegeln im Halbgeschwindigkeits-Schlitten am Objektiv vorbei reflektiert, und wird von der Scanner CCD PCA (A503) festgehalten.
Seite 223: Vorbeugende Wartung Für Den Scanner
Wählen Sie in CDFT die manuellen ADF- und Scanneranpassungen, und notieren Sie sich die aktuellen Werte Ändern Sie dann auf dem Bildschirm für manuelle Anpassungen die Werte für das ADF-Gerät und den Scanner Führend Sie die automatischen Anpassungen für das ADF-Gerät und den Scanner durch Rev. 1 -- 01/07 HP vertraulich...
Seite 224: Thema 11: Hp Zufuhrfach Für 4000 Blatt (Fach 5)
Thema 11: HP Zufuhrfach für 4000 Blatt (Fach 5) Dieses Thema handelt von der Theorie hinter der Funktionsweise des HP Zufuhrfachs für 4000 Blatt (Fach 5). Sie werden den Tray 5 Elevator motor (M102), die Einzugswalzen und die Einzugsarmeinheit für Fach 5 aus- und wieder einbauen.
Seite 225: Theorie Hinter Der Funktionsweise Von Fach 5
• Hubeinheit • Sensoren • Medienführungen • Einzugsarmeinheit (einschließlich Einzugswalze) • Zufuhreinheit (einschließlich Zufuhr- und Trennrollen) • Antriebsrolleneinheit • Motoren • Tray 5 Distribution PCA (A101) Wir werden auf jedes dieser Bauteile näher eingehen. Rev. 1 -- 01/07 HP vertraulich...
Seite 226 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Die Startsequenz für Fach 5 (beim ersten Hochfahren) ist folgendermaßen: Hubfach fährt nach unten zum Boden, um den Tray 5 Elevator Lower Limit sensor (SN110) zu aktivieren. Auf diese Weise wird der Firmware signalisiert, wo der Boden des Fachs ist.
Seite 227 Elevator Upper Limit switch (SW102) und der Tray 5 Elevator Lower Limit switch (SW101) den Motor der Hubeinheit aus, damit die Kabel der Hubeinheit das Fach nicht über die Begrenzung der Hubeinheit hinaus ziehen und dabei Bauteile der Hubeinheit für Fach 5 beschädigen. Rev. 1 -- 01/07 HP vertraulich...
Seite 228 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Medienführungen – Es gibt zwei Medienführungen, eine für die Länge und eine für die Breite des Druckmediums. Unter Umständen müssen Sie die Medienführungen auf das Format A4 oder Letter einstellen und in CDFT das neue Papierformat konfigurieren. Das geschieht normalerweise während der Installation oder bei der HP Vorbereitung, und Änderungen seitens des Kunden sind nicht...
Seite 229 (SN104) der Hubeinheit signalisiert, das Fach nach oben zu fahren, um die korrekte Stapelhöhe beizubehalten. Dieser Sensor sitzt auf einem Bügel, der auf die korrekte Stapelhöhe eingestellt werden kann. Schlagen Sie dazu im Kundendiensthandbuch die zur Einstellung der Stapelhöhe erforderlichen Arbeitsschritte nach Rev. 1 -- 01/07 HP vertraulich...
Seite 230 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Trennwalzeneinheit – Beinhaltet die Trennwalze, eine Kodierer-PCA und eine Kodiererscheibe. Der Kodierer misst die Bewegung der Trennwalze, um zu kontrollieren, ob sie ordnungsgemäß funktioniert. Die Walze dreht sich nur rückwärts. Sind mehrere Blätter des Druckmediums vorhanden, ist das Drehmoment der Zufuhrwalze nicht stark genug, um eine Zuführung der Medien zu bewirken.
Seite 231 Vorrichtungen, die das Druckmedium unten halten – Drücken die Ecken des Druckmediums nach unten, damit das Blatt korrekt in die Einzugsposition gelangt. Sie verringern Wölbungen des Druckmediums und tragen zum korrekten Medieneinzug bei. Eine Haltevorrichtung befindet sich auf dem Einzugsarm; eine weitere ist auf der oberen Klappe angebracht. Rev. 1 -- 01/07 HP vertraulich...
Seite 232: Einstellungen
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Tray 5 Distribution PCA (A101) – Verteilt den Strom und kontrolliert Signale von der Motion PCA (A2) an die Motoren und Sensoren. Sie enthält zwei LEDs. Auf dieser PCA ist keine Firmware.
Seite 233: Vorbeugende Wartung Für Fach 5
Lassen Sie den Kursleiter Ihre Arbeit überprüfen. Bauen Sie die Bauteile von Fach 5 wieder ein. Stellen Sie die folgenden drei Parameter ein: • Stapelhöhe • Einzugsstärke • Trennungsstärke Kontrollieren Sie, ob Fach 5 ordnungsgemäß funktioniert. Rev. 1 -- 01/07 HP vertraulich...
Seite 234: Praxis 11.2: Fehlerbehebung Für Fach 5
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Praxis 11.2: Fehlerbehebung für Fach 5 Sie werden nun mit Hilfe von CDFT-L einen Fehler in Fach 5 beheben. Referenzmaterial Für diese Übung werden Sie das Kundendiensthandbuch nicht verwenden. Stattdessen werden Sie CDFT-L verwenden. Darüber hinaus werden Sie das Service-Test-Werkzeug verwenden.
Seite 235: Thema 12 - Zielsetzungen
Lektion: Theorie hinter der Funktionsweise des 60 Minuten Abschlussgeräts Praxis 12.1: Ein- und Ausbau von Bauteilen 120 Minuten des Abschlussgeräts Praxis 12.2: Fehlerbehebung für das 45 Minuten Mehrzweck-Abschlussgerät Diskussion mit den Kursteilnehmern 15 Minuten Rev. 1 -- 01/07 HP vertraulich...
Seite 236: Hp Mehrzweck-Abschlussgerät
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support HP Mehrzweck-Abschlussgerät Beim HP Mehrzweck-Abschlussgerät handelt es sich um optionales Zubehör zum Sortieren und Heften von Druck- oder Kopierjobs. Bei der Heftfunktion hat der Benutzer die Wahl zwischen einer, zwei oder drei Heftklammern für seinen Job.
Seite 237 Finisher Input 1 sensor (SN212) • Finisher Input 2 sensor (SN213) • Finisher Input 3 sensor (SN214) • Finisher Lower 1 sensor (SN215) • Finisher Right Side Panel sensor (SN216) • Finisher Lower 2 sensor (SN221) Rev. 1 -- 01/07 HP vertraulich...
Seite 238 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • Finisher Handle 3 sensor (SN222) • Finisher Upper 1 sensor (SN231) • Finisher Upper 2 sensor (SN232) • Finisher Upper 3 sensor (SN233) •...
Seite 239 Hefter ausgelöst. Wenn drei Heftklammern gewählt werden, wird erst Hefter 1 und dann Hefter 2 ausgelöst. Anschließend wird der Job entsprechend weiter bewegt, bevor Hefter 2 erneut ausgelöst wird. Jeder Hefter besitzt einen Rev. 1 -- 01/07 HP vertraulich...
Seite 240 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support 24-V-Motor [ Stapler 1 motor (M272) und Stapler 2 motor (M281)]. Zwei Schutzschalter verhindern, dass der Hefter ausgelöst wird, wenn die Schutzabdeckung des Hefters nicht unten ist. Der Hefter wird als ganze Einheit aus der Heftereinheit entfernt, die auch Medienführungen und PCAs umfasst.
Seite 241 (Ausgangsposition) und aktiviert. Wenn sie aktiviert ist, wird sie ausgefahren, und dient als Auflage für die Medien. Sie verfügt über eine Abreißfunktion zum Schutz des Zahnradgetriebes und führt eine Selbstkorrektur durch, wenn es zum Abriss kommt. Die Jobauflage-PCA (A253) kommuniziert mit der Finisher Main PCA (A200). Rev. 1 -- 01/07 HP vertraulich...
Seite 242 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Finisher Main PCA (A200) – Wird von der Power Distribution PCA (A1) mit 52 V Spannung versorgt, und generiert andere Spannungen, die erforderlich sind, um die Motoren, Sensoren, Magnete und Hefter des Abschlussgeräts mit Energie zu versorgen.
Seite 243: Jobtrennung
Oberer Medienpfad – Leitet Medien von Griff 1 (Zufuhrmedienpfad) zum ausgewählten Jobtrennungsfach. Unterer Medienpfad – Leitet die Medien zum Akkumulator. Ausgabemedienpfad-Einheit – Beinhaltet einen Finisher Separator Input motor (M268)-Motor, der die Medien durch die Ausgabewalzen zum Jobtrennungsfach transportiert. Rev. 1 -- 01/07 HP vertraulich...
Seite 244: Akkumulator
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Jobtrennungs-Antiklemmschaltereinheit – Die Jobtrennung ist mit zwei Reihen zu je drei Schutzschaltern versehen, die unter der Hubvorrichtung angebracht sind. Sie dienen dazu, den Jobtrennungs-Antriebsmotor (M260) in Abwärtsbewegung abzuschalten, um der mit der Jobtrennungseinheit verbundenen Klemmgefahr entgegen zu wirken.
Seite 245 Stapels. Sie besteht aus drei Sensoren ( SN244, SN245 und SN243), einem Rückhaltefingersatz und einem Rückhaltefingerschaftmotor Accumulator Retainer Finger motor (M246). Offsetter – Halten den Stapel fest, so dass er geheftet oder ungeheftet sortiert werden kann. Obere und untere Auswurfwalze – Befördern die Medien aus dem Akkumulator. Rev. 1 -- 01/07 HP vertraulich...
Seite 246 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Lagerblockeinheit – Besteht aus der Lagerblock-Nockenwelle, der Lagerblock-PCA und der Akkumulator-Radwelle (obere Auswurfrollenwelle). Sie sammelt Medien, schiebt sie zur Ausrichtungswand, um sie zu begradigen, und unterstützt den Auswurf der Mediensätze aus dem Akkumulator.
Seite 247: Vorbeugende Wartung Für Das Abschlussgerät
Bei den folgenden Aufgaben handelt es sich um vorbeugende Wartungsmaßnahmen, die nach Bedarf auszuführen sind. Weitere Informationen zu PM-Aufgaben finden Sie im Kundendiensthandbuch unter dem Kapitel "Managing and Maintenance" (Verwaltung und Wartung). Beschreibung Intervall Aktion Akkumulator-Radwelleneinheit 500.000 Seiten Ersetzen Rev. 1 -- 01/07 HP vertraulich...
Seite 248: Hp Jobtrennung Für 4 Fächer
HP Jobtrennung für 4 Fächer Bei der HP Jobtrennung für 4 Fächer handelt es sich um optionales Zubehör, das anstelle eines einzelnen Ausgabefachs oder des HP Mehrzweck-Abschlussgeräts mit dem MFP-Gerät zusammen verwendet werden kann. Es handelt sich um eine abgespeckte Version des Mehrzweck-Abschlussgeräts ohne Hefter und Akkumulator.
Seite 249: Referenzmaterial
Entfernen und Ersetzen Referenzmaterial Dokument Kapitel Kundendiensthandbuch Removal and replacement – HP Multifunction Finisher (Entfernen und Ersetzen – HP Mehrzweck- Abschlussgerät) Praxiszeit: 120 Minuten Übung Bevor Sie anfangen, werfen Sie einen Blick auf die verschiedenen Tool-Seiten für das Abschlussgerät in CDFT-E. Probieren Sie einige der Funktionen aus, die die Seite bietet.
Seite 250: Übung
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Übung Ihr Kursleiter hat einen Fehler im Abschlussgerät verursacht. Führen Sie die folgenden Schritte aus, um den Fehler zu beheben: Versuchen Sie, eine Kopie zu machen und dabei das Abschlussgerät zu verwenden.
Seite 251: Installieren Und Konfigurieren
Installieren des MFP-Geräts und des Zubehörs • Kalibrierungen und Konfigurationen • Praxis 1.1: MFP-Gerät für einen größeren Umzug vorbereiten • Praxis 1.2: Installieren des MFP-Geräts und des Zubehörs • Praxis 1.3: Ausführen von Kalibrierungen und Konfigurationen • Kundeneinführung Rev. 1 -- 01/07 HP vertraulich...
Seite 252: Übersicht
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Übersicht In diesem Modul erhalten Sie Informationen über die Installation und Außerbetriebnahme eines MFP-Geräts samt Zubehör. Ferner werden dort Kalibrierungen, Konfigurationen und die Übersicht für Kunden behandelt.
Seite 253: Inhalt Des Moduls
Praxis 1.2: Installieren des MFP- 15 Minuten Geräts und des Zubehörs Praxis 1.3: Ausführen von 30 Minuten Kalibrierungen und Konfigurationen Lektion: Kundeneinführung 30 Minuten Praxis 1.4: Üben von 30 Minuten Kundeneinführungen Diskussion mit den Kursteilnehmern 15 Minuten Rev. 1 -- 01/07 HP vertraulich...
Seite 254: Außerbetriebnahme Und Umzug
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Außerbetriebnahme und Umzug In diesem Abschnitt werden wir ein MFP-Gerat mitsamt Zubehör für den Umzug vorbereiten. Umzugsarten Die Umzugsart gibt den Ausschlag dafür, wie aufwendig die Vorbereitung für einen gefahrlosen Umzug des MFP-Geräts samt Zubehör ist.
Seite 255: Transport-Kits
• Mehrzweck-Abschlussgerät, Transport-Kit (C5959-67292): Dieses Kit wird für einen Umzug einschließlich Außerbetriebnahme verwendet. Vorbereitung für den Versand Auf der Folie oben wird zusammengefasst, was Sie tun müssen, um ein MFP-Gerät für den Versand vorzubereiten. Rev. 1 -- 01/07 HP vertraulich...
Seite 256: Vorbereiten Und Überprüfen Des Aufstellungsorts
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Vorbereiten und Überprüfen des Aufstellungsorts In diesem Themenabschnitt erhalten Sie Informationen über die Größe und das Gewicht des MFP-Geräts, die Platzanforderungen rund ums MFP-Gerät für Bedienungs- und Servicepersonal und MFP-Umgebungsbedingungen. Außerdem werden Sie sich mit dem Handbuch zur Standortvorbereitung beschäftigen, das Informationen über den Aufstellungsort enthält.
Seite 257 Ihr Kursleiter wird die Informationen zur Prüfung des Aufstellungsorts besprechen, die im Handbuch zur Standortvorbereitung enthalten sind. Diese Informationen sollten vom Kunden zur Verfügung gestellt werden, bevor das MFP-Gerät an den Aufstellungsort geliefert wird. Rev. 1 -- 01/07 HP vertraulich...
Seite 258: Installieren Des Mfp-Geräts Und Des Zubehörs
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Installieren des MFP-Geräts und des Zubehörs In diesem Abschnitt lernen und üben Sie die Verfahren zur Installation und Konfiguration des MFP-Geräts und für zwei der Zubehörteile.
Seite 259 Sie die Klappen des MFP-Geräts nach dem Transport an den Aufstellungsort etwa eine Stunde lang geöffnet, damit sich die Innentemperatur des MFP-Geräts und des Zubehörs an die Raumtemperatur anpassen kann. Dadurch kann die Bildung von Kondenswasser im MFP-Gerät und im Zubehör vermieden werden. Rev. 1 -- 01/07 HP vertraulich...
Seite 260: Kalibrierungen Und Konfigurationen
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Kalibrierungen und Konfigurationen In diesem Abschnitt werden Sie durch Konfigurationen und Kalibrierungen geführt, die für den ordnungsgemäßen Betrieb des MFP- Geräts erforderlich sind. Es sind zahlreiche Anpassungen, Konfigurationen und Kalibrierungen am MFP-Gerät erforderlich, nachdem dieses installiert wurde.
Seite 261: Anhang B: Versandmaterialien
Praxis 1.2: Installieren des MFP-Geräts und des Zubehörs Hier werden MFP und Zubehör installiert. Referenzmaterial Dokument Kapitel Installationsanleitung HP CM8050/60 MFP HP Zufuhrfach für 4000 Blatt (Fach 5) HP Mehrzweck-Abschlussgerät Anhang A: Kurzübersichts-Checklisten für die Installation Rev. 1 -- 01/07 HP vertraulich...
Seite 262: Übung
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Praxiszeit: 15 Minuten Übung Führen Sie folgende Aufgaben entsprechend der Anweisungen in der Installationsanleitung aus: • Installieren des MFP-Geräts. • Installieren der Stifte, die Sie zuvor entfernt haben.
Seite 263: Praxis 1.3: Ausführen Von Kalibrierungen Und Konfigurationen
Einstellen von Datum und Uhrzeit • Einstellen des Medientyps für das Fach • Einrichten von IP für das Drucken im Netzwerk • Konfigurieren des MFP-Geräts für HP Tintenpatronen • Drucken einer Konfigurationsseite • Überprüfen der Firmwareversion • Einstellen der Position für Hefter 2 •...
Seite 264: Kundeneinführung
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Kundeneinführung Im Rahmen dieses Themas wird die Einführung neuer Kunden in die Funktionsweise des MFP-Geräts und dessen Zubehör besprochen. Sie sollten die Übersicht-Checkliste für die Kunden verwenden, die im Anhang der Installationsanleitung zu finden ist, wenn Sie neue Kunden in das MFP-Gerät einführen.
Seite 265: Übung
Wechseln Sie sich jetzt mit Ihrem Partner ab. Die zweite Person sollte dann folgende Abschnitte abdecken: • Bedienfeldübersicht: • Scannen in Netzwerkordner • Faxen • Speichern von Jobs • Verbrauchsmaterialien • Papierstaus • Authentifizierung Rev. 1 -- 01/07 HP vertraulich...
Seite 266 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support HP vertraulich Rev. 1 -- 01/07...
Seite 267: Bildqualität
Bildqualität Bildqualität • Übersicht • Thema 1: Bild-Pipeline • Thema 2: Kalibrierungen und Anpassungen • Thema 3: Testseiten • Thema 4: Fehlerbehebung für Probleme mit der Bildqualität Rev. 1 -- 01/07 HP vertraulich...
Seite 268: Übersicht
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Übersicht In diesem Modul werden Ihnen die Vorbereitung für Bildqualität, Kalibrierungen und Anpassungen erklärt, die sich auf die Bildqualität auswirken können sowie die Identifikation und Fehlerbehebung von Bildqualitätsproblemen.
Seite 269 Gerät, vom Scanner zum Druckantrieb oder Digital Sending und vom Client-PC über den Druckertreiber an den Formatierer und den Druckantrieb. Die einzelnen Abschnitte der Pipeline werden detailliert bearbeitet. Das Seitenbild wird vom Formatierer und Main Engine PCA (A5) verarbeitet, unabhängig davon, ob es sich um einen Kopier- oder Druckjob handelt. Rev. 1 -- 01/07 HP vertraulich...
Seite 270: Bild-Pipeline - Scanner Und Kopierpfad
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Bild-Pipeline – Scanner und Kopierpfad Die PCAs im Scanner erfassen das Bild für Kopien und senden dieses an den Kopierpfad. Digital Sending-Jobs gelangen auf die gleiche Weise in die Copy Processing PCA (A27).
Seite 271: Bild-Pipeline - Verarbeiten Von Druck-/Kopierjobs Durch Den Formatierer
Für Digital Sending-Jobs wird die Bildverarbeitung vollständig von der Copy Processing PCA (A27) durchgeführt. Der Formatter Main PCA (A26) wird nur als Umgehung an Network/Fax PCA (A30) verwendet. Zu den unterstützten Formaten zählen JPEG, PDF und TIFF. Rev. 1 -- 01/07 HP vertraulich...
Seite 272: Bild-Pipeline - Antrieb
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Bild-Pipeline – Antrieb Die Main Engine PCA (A5) empfängt das komprimierte Bild, entweder als Kopier- oder Druckbild, und entkomprimiert dieses in CMY- Daten. Diese werden wiederum in RGB konvertiert und von RGB zu Geräte-YMCK. Bei dieser letzten Konvertierung werden mehrere Farbstrukturen verwendet, abhängig von den Kopier- oder Druckertreibereinstellungen für den Medientyp, Farbverfahren und...
Seite 273: Zielsetzungen In Diesem Thema
Anpassungen für den automatischen Vorlageneinzug (ADF) und den Scanner. ADF- und Scanneranpassungen wurden im Modul "Installieren und Konfigurieren" behandelt. Informationen Hinweis hierzu finden Sie unter Installieren des MFP-Geräts und des Zubehörs auf Seite 258. Rev. 1 -- 01/07 HP vertraulich...
Seite 274 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Auf der Seite "Druckwerkkalibrierungen 1" können Sie folgende Kalibrierungen auswählen: • Musterseiten drucken – Ruft die Anzeige für Testseiten auf. • Stiftreinigung – Reinigt die Stiftdüsen. Hierdurch wird eine Wartung der Ebene 2 initiiert, eine Sprüherkennung durchgeführt und dann eine Wartung der Ebene 3 durchgeführt.
Seite 275 Tetris sensor (SN58) sich selbst auf einem Blatt Normalpapier im Format A4 oder Letter. Der Tetris sensor (SN58) sucht nach der Kante des Papiers mit einer blauen LED. Der Vorgang wird auf drei Blatt wiederholt und ein Durchschnitt ermittelt. Der Durchschnitt für die Schlittenkodierposition wird in NVM gespeichert. Rev. 1 -- 01/07 HP vertraulich...
Seite 276 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • Position erste Düse – Bestimmt die Position der ersten Düse mit schwarzer Tine, die für den Druck verwendet wird. Hierbei handelt es sich um den Abstand vom Tetris-Sensor zur ersten funktionstüchtigen schwarzen Tintendüse auf Schlitten 1.
Seite 277 Kalibrierung Fach 1 – Kalibriert die bewegliche Medienführung in Fach 1, so dass die Breite von Medien in Fach 1 korrekt erkannt wird. Wenn die Führung nicht kalibriert wird, werden unter Umständen Leerseiten ausgegeben oder die Trommel wird bedruckt. Weitere Details zu den Kalibrierungen finden Sie im Kundendiensthandbuch. Hinweis Rev. 1 -- 01/07 HP vertraulich...
Seite 278: Praxis 2.1: Ausführen Von Kalibrierungen
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Praxis 2.1: Ausführen von Kalibrierungen Im Rahmen dieser Übung werden Sie einige der Bildqualitätskalibrierungen ausführen. Andere Kalibrierungen haben Sie bereits im Modul "Installieren und Konfigurieren" oder "Entfernen und Ersetzen" ausgeführt. Wenn Ihnen Kalibrierungen nicht verständlich sind und nicht im Rahmen dieser Übung erklärt werden, wenden Sie sich an Ihren Kursleiter.
Seite 279: Thema 3: Testseiten
Verwenden von Testseiten zum Lösen von Problemen mit der Bildqualität Inhalt des Themas Dieses Thema sollte etwa 75 Minuten in Anspruch nehmen. Titel Dauer Lektion: Testseiten 30 Minuten Praxis 3.1: Drucken Sie eine Gruppe von 15 Minuten Testseiten Interpretieren von Testseiten 30 Minuten Rev. 1 -- 01/07 HP vertraulich...
Seite 280: Drucken Von Testseiten
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Drucken von Testseiten Ein Satz an Testseiten ist zur Fehlerbehebung von Problemen mit der Bildqualität oder mechanischen Problemen verfügbar. Die Seiten bieten eine Vielzahl an Bildern, Text und Farbdichten, so dass unterschiedliche Fehlertypen untersucht werden können. Auf die Testseiten kann über CDFT-L und CDFT-E zugegriffen werden.
Seite 281: Praxis 3.1: Drucken Sie Eine Gruppe Von Testseiten
Zusammengesetztes Grau (8,5 x 11 Zoll) Bildqualitätstest Stiftausrichtung Düsentest Streifentest Hauptdruckwerk Vertikale Bänder Interpretieren von Testseiten Der Kursleiter überprüft alle Testseiten und konzentriert sich hierbei besonders auf den Düsentest und die Ausrichtung der Stifte. Rev. 1 -- 01/07 HP vertraulich...
Seite 282 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Die Düsentestseite zeigt einen Ausdruck der einzelnen Düsen. Das schwarze Schachbrettmuster auf der Düsentestseite wird bei Binderproblemen verwendet. HP vertraulich Rev. 1 -- 01/07...
Seite 283 Bildqualität Die Testseite für den Düsentest wird verwendet, um festzustellen, ob Probleme mit den Stiftdüsen bestehen. Die Testseite für die Ausrichtung der Stifte wird zur Prüfung der horizontalen und vertikalen Ausrichtung verwendet. Rev. 1 -- 01/07 HP vertraulich...
Seite 284 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Die Testseite für die Ausrichtung der Stifte wird verwendet, um die horizontale und vertikale Ausrichtung für alle Farben in den fünf Plättchen jedes Schlittens zu prüfen. Die Schlitten-an-Schlitten-Ausrichtung wird ebenso evaluiert.
Seite 285: Thema 4: Fehlerbehebung Für Probleme Mit Der Bildqualität
45 Minuten mit Hilfe von Testseiten (Übung) Praxis 4.2: Diagnostizieren von Problemen 60 Minuten mit der Bildqualität auf dem MFP-Gerät (Übung) Diskussion mit den Kursteilnehmern 15 Minuten Referenzmaterial Dokument Kapitel Kundendiensthandbuch Troubleshooting (Fehlerbehebung) CDFT Rev. 1 -- 01/07 HP vertraulich...
Seite 286: Probleme Mit Der Bildqualität
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Probleme mit der Bildqualität Das Kapitel "Fehlerbehebung" im Kundendiensthandbuch enthält die Abschnitte "Probleme mit der Druckqualität” und "Probleme mit der Kopienqualität", die Ihnen beim Identifizieren, Kategorisieren und Beheben von Problemen mit der Bildqualität helfen. Die Folie oben zeigt das Verfahren zur Behebung von Problemen bei hoher Bildqualität.
Seite 287 • Wonach gesucht werden soll Am unteren Seitenende befindet sich ein Link zur richtungsweisenden Fehlerstruktur für die schrittweise Behebung von Problemen mit der Bildqualität. Ihr Kursleiter wird die häufigsten Gerätefehler und ihre Erkennung behandeln. Rev. 1 -- 01/07 HP vertraulich...
Seite 288: Probleme Mit Der Bildqualität Mit Scannen Und Analysieren Evaluieren
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Probleme mit der Bildqualität mit Scannen und Analysieren evaluieren Eine der Funktionen, die nur über CDFT-L zur Verfügung steht, ist die Scan- und Analysefunktion. Sie liest eine Testseite ein und stellt dann Informationen über den Fehler bereit, denen sich entnehmen lässt, ob sich das Bild innerhalb der Spezifikationen befindet oder...
Seite 289: Praxis 4.1: Diagnostizieren Von Problemen Mit Der Bildqualität Anhand Von Beispielseiten
Praxis 4.2: Diagnostizieren von Problemen mit der Bildqualität auf dem MFP-Gerät Im Rahmen dieser Übung fügt der Kursleiter einen Fehler dem MFP-Gerät hinzu, der zu einem Problem mit der Bildqualität führt. Praxiszeit: 75 Minuten Rev. 1 -- 01/07 HP vertraulich...
Seite 290: Übung
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Übung Der Kursleiter gibt Ihnen einen Beispieldruck zum Kopieren. Machen Sie mehrere Kopien des Beispiels. Sie sehen ein Problem mit der Bildqualität. Verwenden Sie CDFT-L oder das Kundendiensthandbuch, um den Fehler zu klassifizieren und die Fehlerbehebung für das Problem auszuführen.
Seite 291: Praktische Tests
Praktische Tests Praktische Tests • Anweisungen • Bewertungsbogen für Praxistest Rev. 1 -- 01/07 HP vertraulich...
Seite 292: Anweisungen
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Anweisungen Während der praktischen Tests wird die Fehlerbehebung für Probleme mit einem MFP-Gerät durchgeführt. Sie haben zwei Stunden Zeit, um diesen Praxistest zu absolvieren. Ihr Kursleiter bewertet Ihre Arbeit während der Fehlerbehebung und Reparatur. Sie können alle beliebigen Handbücher oder Tools verwenden, um die Fehlerbehebung und Reparatur durchzuführen.
Seite 293: Bewertungsbogen Für Praxistest
Name des Kursteilnehmers: ____________________________________ Ich bestätige hiermit, dass der oben genannte Kursteilnehmer die praktischen Tests sowie den schriftlichen Test erfolgreich bestanden hat. Erzielte Punkte beim schriftlichen Test (Anzahl richtige Antworten): ________________________ Name des Kursleiters: ____________________________________ Datum: ________________________ Rev. 1 -- 01/07 HP vertraulich...
Seite 294 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support HP vertraulich Rev. 1 -- 01/07...
Seite 295: Servicetools Und Software
Thema 1: Installieren und Verwenden des MFP-Treibers • Thema 2: Nicht flüchtiger Speicher • Thema 3: EWS für Remote-Unterstützung verwenden • Thema 4: Sicherheit • Thema 5: Die Digital Sending-Funktion • Thema 6: Durchführen einer Firmware-Aktualisierung Rev. 1 -- 01/07 HP vertraulich...
Seite 296: Übersicht
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Übersicht In diesem Modul lernen Sie die Verwendung bestimmter Servicetools und Software für die Fehlerbehebung oder wenn neue Firmware verfügbar ist. Thema 1: Installieren und Verwenden des MFP-Treibers Hier lernen Sie, wie der MFP-Druckertreiber installiert und verwendet wird.
Seite 297: Inhalt Des Themas
Ausnahmen für das Drucken festlegen, z. B. die Ausgabe auf besonderen Papiersorten. So können Sie z. B. Deckblätter einzeln drucken, Seiten auf unterschiedlichem Papier drucken und leere oder vorgedruckte Blätter einfügen. • Mit der Registerkarte "Druckverknüpfungen" können Sie allgemeine Jobs konfigurieren, wie allgemeines tägliches Drucken, zweiseitiges Drucken, schwarzweißes Drucken, etc. Rev. 1 -- 01/07 HP vertraulich...
Seite 298: Installieren Des Treibers
Betriebssysteme aufgelistet. Das MFP-Gerät wird mit einer CD geliefert, die den Treiber enthält. Sie können den aktuellen Treiber auch von hp.com (hp.com/support/CM8050edgeline oder hp.com/support/CM8060edgeline) herunterladen. Linux- und Unix-Treiber werden nicht mit der CD geliefert, können aber von hp.com (gleicher Pfad) heruntergeladen werden. (Die Treiber sind auf hp.com unter "MFP Release" verfügbar.) Der PCL 6-Treiber ist für das Drucken in allen Windows-Umgebungen zu empfehlen.
Seite 299 Servicetools und Software Neben dem speziell für das MFP-Gerät entwickelten Treiber können Sie auch den universellen HP Treiber verwenden. Auf der obigen Folie werden die Unterschiede zwischen dem MFP-Treiber und dem universellen Treiber gezeigt. Laden Sie den Treiber zum Installieren von der MFP-Kundendienstseite unter hp.com herunter. Doppelklicken Sie auf die Datei xxx.exe (wobei xxx für die verwendete Betriebssystemversion steht).
Seite 300: Praxis 1.1: Installieren Des Druckertreibers
Erstellen Sie unter Windows den Standard-USB-Port, der von CDFT zur Kommunikation des MFP-Geräts im Modus "Startmenü" benötigt wird: • Schalten Sie das MFP-Gerät ein, und drücken Sie die Stopptaste, wenn das HP Logo angezeigt wird, um das Startmenü aufzurufen. •...
Seite 301: Hinzufügen Oder Ändern Von Zubehör
Hinzufügen oder Ändern von Zubehör Zubehör wie das HP Mehrzweck-Abschlussgerät werden vom Treiber bei dessen Installation auf einem PC erkannt. Wenn ein Kunde jedoch Zubehör hinzufügt, nachdem der Treiber installiert wurde, muss dem Treiber die Änderung mitgeteilt werden. Führen Sie hierfür folgende Schritte aus: Rufen Sie "Start"...
Seite 302: Verwenden Des Treibers
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Verwenden des Treibers Wenn Sie einen Druckvorgang für das MFP-Gerät von Ihrem PC auswählen, können Sie unterschiedliche Einstellungen aus einem Popup-Menü auswählen. Das Popup-Menü für den Druckertreiber verfügt über neun Registerkarten. In diesem Abschnitt werden die einzelnen Registerkarten sowie alle neuen Elemente für das MFP-Gerät auf diesen Registerkarten besprochen.
Seite 303 Randlos: Erweitert den Druckbereich, so dass bis auf 2 mm zum Rand hin gedruckt werden kann. • Alternativer Briefkopfmodus: Hiermit können Sie Briefkopf- oder vorgedrucktes Papier immer auf die gleiche Weise für alle Jobs laden, unabhängig davon, ob Sie einseitig oder beidseitig drucken Rev. 1 -- 01/07 HP vertraulich...
Seite 304 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Auf der Registerkarte "Papier/Qualität" können Sie Druckqualität, Papierquelle und Papiertyp zuweisen. Die Registerkarte verfügt über einige neue Funktionen, die sich von anderen Treiberversionen unterscheiden. Die Optionen für die Druckqualität heißen jetzt Professionell und Allgemein, statt Entwurf, Gut und Optimal.
Seite 305 Über das Menü "Effekte" können Sie die Größe von Jobs ändern und Wasserzeichen einfügen. Über die Registerkarte "Fertigstellung" können Sie die Ausrichtung und beidseitiges Drucken festlegen. Der Registerkarte "Fertigstellung" in dieser Treiberversion wurden keine neuen Funktionen hinzugefügt. Rev. 1 -- 01/07 HP vertraulich...
Seite 306 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Auf der Registerkarte "Ausgabe" können Sie Ausgabefach und Bildverschiebungseinstellungen auswählen. Bei der Funktion "Bildverschiebung" handelt es sich um eine neue Funktion in diesem Treiber, mit der Sie das Bild auf der Seite verschieben können.
Seite 307 Profil. Wenn Sie eine andere Farbtabelle herunterladen und installieren, wird daher die Standardfarbtabelle gelöscht und die neue Tabelle gespeichert. Benutzerdefinierte Profile finden Sie unter www.hp.com. Sie können ein benutzerdefiniertes Farbprofil hinzufügen, indem Sie mit der rechten Maustaste auf den Drucker klicken und Eigenschaften auswählen.
Seite 308: Praxis 1.2: Verwenden Des Druckertreibers
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Auf der Registerkarte "Dienste" können Sie Statusinformationen zum MFP-Gerät auf dem integrierten Webserver anzeigen. Hier können Sie Tintenzufuhr- und Medienzufuhrstatus anzeigen, indem Sie auf die Schaltfläche Druckerstatus klicken.
Seite 309: Thema 2: Nicht Flüchtiger Speicher
Dieses Thema sollte etwa 2 Stunden in Anspruch nehmen. Titel Dauer Lektion: Nicht flüchtiger Speicher 45 Minuten Praxis 2.1: Sichern und 60 Minuten Wiederherstellen von Gerätedaten des nicht flüchtigen Speichers Praxis 2.2: Zurücksetzen auf werkseitige 15 Minuten Standardeinstellungen durchführen Rev. 1 -- 01/07 HP vertraulich...
Seite 310 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Bei dem nicht flüchtigen Speicher handelt es sich um Daten, die nicht verloren gehen, wenn das Gerät ausgeschaltet und wieder eingeschaltet wird oder bei einem Stromausfall. Der Speicher ist in mehreren PCAs und Festplatten im MFP-Gerät enthalten. Der nicht flüchtige Arbeitsspeicher (NVRAM) ist eine Untergruppe des nicht flüchtigen Speichers und wird auf einem Chip auf Formatter Main...
Seite 311: Sicherung Und Wiederherstellung Des Nicht Flüchtigen Speichers
Minute in Anspruch nehmen, das Wiederherstellen der Gerätedaten 3 - 4 Minuten. Wenn Sie von einer Sicherung wiederherstellen, stellen Sie sicher, dass es sich um das gleiche MFP-Gerät und die gleiche Firmware-Version handelt. Rev. 1 -- 01/07 HP vertraulich...
Seite 312 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Das obige Diagramm zeigt, wo die Daten des nicht flüchtigen Speichers gespeichert werden. Vorsichtshinwe NVM-Daten befinden sich auf der Formatierer-Festplatte, der Coprozessor-Festplatte, der Main Engine PCA (A5), der Scanner Control PCA (A501), Finisher Main PCA (A200) und der Formatter Main PCA (A26).
Seite 313: Zurücksetzen Und Initialisieren Des Nicht Flüchtigen Speichers
Anspruch nehmen. Der Vorgang wird vom Systemadministrator durchgeführt. Praxis 2.1: Sichern und Wiederherstellen von Gerätedaten des nicht flüchtigen Speichers In dieser Praxisübung stellen Sie die Gerätedaten im nicht flüchtigen Speicher mit CDFT-L wieder her. Referenzmaterial Dokument Kapitel Kundendiensthandbuch CDFT Rev. 1 -- 01/07 HP vertraulich...
Seite 314: Übung
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Praxiszeit: 60 Minuten Übung Führen Sie mit Hilfe des Kundendiensthandbuchs die folgenden Aufgaben aus. Prüfen Sie die Einstellung auf der Anzeige "CDFT-E automatische NVM-Sicherung", um sicherzustellen, dass automatische Sicherungen aktiviert sind.
Seite 315: Thema 3: Ews Für Remote-Unterstützung Verwenden
Beschreiben der Vorteile des Einsatzes des EWS zur Remote-Überwachung • Einrichten von E-Mail-Warnmeldungen, die bei Eintreten bestimmter Bedingungen gesendet werden • Einrichten von AutoSend, um Geräteinformationen (XDM) an HP zu senden • Anzeigen von XDM-Daten (XML-Gerätemodell) Inhalt des Themas Dieses Thema sollte etwa 2 Stunden in Anspruch nehmen.
Seite 316: Über Ews
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Über EWS Die Folie oben zeigt ein Beispiel für eine EWS-Seite. Der EWS ist ein webbasiertes Tool, mit dessen Hilfe Benutzer den Status des MFP-Geräts anzeigen und einige MFP-Einstellungen von einem PC aus konfigurieren können, wenn sich beide Geräte im selben...
Seite 317 Liste von E-Mail-Empfängern zu senden. AutoSend kann XDM-Daten zu einer bestimmten Zeit oder in Intervallen nach einer bestimmten Anzahl von Seiten senden. Diese Informationen können zur kontinuierlichen Produktverbesserung an HP gesendet werden (nur HP). Der kontinuierliche Empfang von XDM-Daten ermöglicht Ihnen die frühzeitige und vorbeugende Wartung des MFP-Geräts, indem Anforderungen an die vorbeugende Wartung vorhergesagt und auf bevorstehende Geräteausfälle hingewiesen wird.
Seite 318: Einrichten Des Ews
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Einrichten des EWS Der Benachrichtigungsserver muss eingerichtet werden, damit die Warnmeldungs- und AutoSend-Funktion aktiviert werden. Die Folie oben zeigt den Bildschirm, den das Installationsprogramm oder der Systemadministrator dazu verwendet. Vollständige Anweisungen sind im Systemadministratorenhandbuch enthalten.
Seite 319 Der Bildschirm "AutoSend" ist auf der Folie oben abgebildet. Sie müssen als "service" am System angemeldet sein, wenn Sie die AutoSend-Funktion einrichten. Was in die Hinweis XDM-Datei eingetragen wird, hängt davon ab, mit welchem Namen Sie bei der Konfigurierung der Datei Rev. 1 -- 01/07 HP vertraulich...
Seite 320 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support angemeldet waren. Wenn Sie sich als "administrator" und nicht als "service" anmelden, können geschützte Kundendaten in die XDM-Datei gelangen. Neben Warnmeldungen und AutoSend können Sie die Kundendienstinformationen und die URL für Verbrauchsmaterialien im EWS einrichten.
Seite 321: Anzeigen Von Informationsseiten
Wählen Sie Bestellinformationen im linken Menü aus, um den entsprechenden Bildschirm aufzurufen. Wenn Sie für Hewlett- Packard arbeiten, geben Sie die regionale URL für Verbrauchsmaterialien ein. Wenn Sie ein HP Partner sind, geben Sie die URL Ihres Unternehmens ein, um Verbrauchsmaterialien zu bestellen.
Seite 322: Praxis 3.1: Einrichten Des Benachrichtigungsservers
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Praxis 3.1: Einrichten des Benachrichtigungsservers In dieser Praxisübung richten Sie den Benachrichtigungsserver im EWS ein. Der Benachrichtigungsserver muss eingerichtet werden, bevor Sie Warnmeldungen und AutoSend einrichten.
Seite 323: Praxis 3.3: Anzeigen Der Xdm-Datei
Ihr Kursleiter stellt den XDM-Viewer zusammen mit einer XDM-Beispieldatei für Sie bereit. Zeigen Sie die XDM-Beispieldatei mit Hilfe des Viewers an. Thema 4: Sicherheit In diesem Themenabschnitt lernen Sie, wie die Sicherheitsfunktionen des MFP-Geräts eingestellt werden. Rev. 1 -- 01/07 HP vertraulich...
Seite 324: Zielsetzungen In Diesem Thema
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Zielsetzungen in diesem Thema In diesem Themenabschnitt lernen Sie Folgendes: • Beschreiben der drei Ebenen der Authentifizierung • Einrichten von Berechtigungssets • Verwenden der Farbzugriffssteuerung Inhalt des Themas Dieses Thema sollte etwa eine Stunde in Anspruch nehmen.
Seite 325 Administratorkennwort ändern) Administrator-Tools –> Administratorkennwort ändern (Für den Zugriff auf dieses Menü muss das alte Kennwort bekannt sein) • Zurücksetzen im Startmenü (Service- Tools –> Administratorkennwort zurücksetzen) Service – CDFT-E Fest – Werkseitige Einstellung Entfällt Rev. 1 -- 01/07 HP vertraulich...
Seite 326: Authentifizierung
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Kennwort Festlegen Zurücksetzen/Ändern Service Assist – CDFT-E Fest – Werkseitige Einstellung Entfällt Service – Startmenü Fest – Werkseitige Einstellung (entspricht Entfällt Service – CDFT-E-Kennwort) Service –...
Seite 327: Konfigurieren Von Berechtigungssets
Anmeldung am MFP-Gerät ausführen darf, hängt vom zugewiesenen Berechtigungsset ab. Das MFP-Gerät wird mit einem Administrator-Berechtigungsset geliefert, das dem Administrator bei seiner Anmeldung gewährt wird. Die Administratorberechtigungen können weiteren Benutzern zugestanden, aber dem Administrator nicht entzogen werden. Rev. 1 -- 01/07 HP vertraulich...
Seite 328: Einschränkung Des Farbdrucks
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Berechtigungssets werden im EWS unter "Einstellungen" –> "Geräteanmeldung" auf der Registerkarte "Gerätezugriff" definiert. Berechtigungssets können Benutzern oder Gruppen zugewiesen werden. Gerätebenutzer können nicht zu Gruppen zusammengefasst werden.
Seite 329: Referenzmaterial
Blättern Sie nach unten zum Abschnitt "Gerätebenutzerkonten", und klicken Sie auf Neu. • Erstellen Sie ein Konto mit den folgenden Angaben: Vollständiger Name Anja E-Mail anja@beispiel.com 11111 Zugriffscode Berechtigungsset Benutzer mit Farbberechtigung • Erstellen Sie ein zweites Konto mit den folgenden Angaben: Vollständiger Name Fritz Rev. 1 -- 01/07 HP vertraulich...
Seite 330: Thema 5: Die Digital Sending-Funktion
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support E-Mail fritz@beispiel.com 22222 Zugriffscode Berechtigungsset Benutzer ohne Farbberechtigung Probieren Sie es aus: • Melden Sie sich am MFP-Bedienfeld als Anja an. Erstellen Sie die Kopie eines Farbdokuments.
Seite 331: Zielsetzungen In Thema 5
IP-Adresse (Internet Protocol-Adresse) – Eindeutige Adresse von Geräten, mit der sie sich in einem Computernetzwerk gegenseitig erkennen und kommunizieren können. • LAN-Fax – ein Mechanismus, mit dessen Hilfe ein Windows-PC unter Verwendung einer Drittanbieterlösung als Fax-Server eingerichtet wird. Rev. 1 -- 01/07 HP vertraulich...
Seite 332: Verantwortlichkeiten Beim Digitalen Senden
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • LDAP (Lightweight Directory Access Protocol) – ein Netzwerkprotokoll zur Abfrage und zum Ändern von Verzeichnisdiensten, die über TCP/IP ausgeführt werden. Es handelt sich um eine Struktur mit Einträgen, die jeweils aus einem Satz an bezeichneten Attributen und Werten bestehen.
Seite 333: Konfigurieren Der Digital Sending-Funktion Über Das Bedienfeld
Informationen wie die E-Mail-Adresse des Absenders, den SMTP-Servernamen, den gemeinsamen Namen für die Funktion "An Ordner senden" und so weiter. Praxis 5.1: Vervollständigen des Digital Sending-Arbeitsblatts In dieser Übung füllen Sie das Digital Sending-Arbeitsblatt aus. Rev. 1 -- 01/07 HP vertraulich...
Seite 334: Referenzmaterial
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Referenzmaterial Dokument Kapitel Systemadministratorenhandbuch Konfigurieren der Geräteeinstellungen Gerätesicherheit Praxiszeit: 30 Minuten Demonstration Der Kursleiter zeigt Ihnen nun, wo Sie die Informationen zum Ausfüllen des Digital Sending-Arbeitsblatts finden. Obwohl diese Aufgabe normalerweise vom Kunden (Systemadministrator) übernommen wird, sollten Sie mit dem Arbeitsblatt vertraut sein und wissen, wo Sie...
Seite 335: Unterschiede Zwischen Den Digital Sending-Versionen
Servicetools und Software Unterschiede zwischen den Digital Sending-Versionen Die Digital Sending-Funktionen bei diesem MFP-Gerät unterscheiden sich von Digital Sending-Versionen der HP LaserJet-MFP-Geräte. Wenn Sie von einem dieser Geräte mit dem digitalen Senden vertraut sind, sollten Sie beachten, dass diese Digital Sending-Version nicht über dieselben Funktionen verfügt.
Seite 336 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • An E-Mail senden • Adressbücher • E-Mail-Adressen aus einer .CSV-Datei importieren • Adressbücher aus dem Active Directory importieren • Persönliche Kontakte einzelner Benutzer von einem Microsoft Windows Exchange Server importieren Microsofts Active Directory ist die einzige LDAP-Version, die von der ersten Version des MFP-Geräts unterstützt...
Seite 337 Servicetools und Software Diese Folie zeigt den Adressbuch-Konfigurationsbildschirm im EWS. Diese Folie zeigt den Netzwerkordner-Konfigurationsbildschirm im EWS. Rev. 1 -- 01/07 HP vertraulich...
Seite 338 Typ von Faxgerät verwenden; diese Auswahl ist auf dem Bedienfeld nicht sichtbar. Bei Auswahl eines Analog-Faxgeräts müssen Sie dieses über das Bedienfeld konfigurieren, und das HP Analog-Faxzubehör muss auf dem MFP-Gerät installiert sein. Das Konfigurieren von Internet- und LAN-Fax erfolgt im EWS.
Seite 339: Praxis 5.3: Konfigurieren Der Digital Sending-Funktion Mit Hilfe Des Ews
Sie den EWS öffnen. Führen Sie die nachstehend aufgeführten Aufgaben aus. Ihr Kursleiter stellt Ihnen eine CD oder einen USB-Flash-Datenträger mit den erforderlichen Beispieldateien zur Verfügung. Außerdem verwenden Sie Ihr ausgefülltes Digital Sending-Arbeitsblatt zum Eingeben einiger erforderlicher Informationen. Wählen Sie das Active Directory aus, auf dessen Adressbuch Sie zugreifen möchten. Rev. 1 -- 01/07 HP vertraulich...
Seite 340: Verwenden Der Digital Sending-Funktion
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support E-Mail-Adressen aus einer .CSV-Datei importieren Einen vordefinierten Schnellzugriffsordner einrichten Die Faxeinstellungen zum Senden konfigurieren Die LAN- und Internet-Faxeinstellungen konfigurieren Fax-Kurzwahlnummern aus einer .CSV-Datei importieren Lassen Sie den Kursleiter Ihre Arbeit überprüfen.
Seite 341: Referenzmaterial
Senden eines Dokuments per E-Mail an sich selbst durch Eingabe Ihrer E-Mail-Adresse Senden eines Dokuments per E-Mail an einen anderen durch Auswahl einer E-Mail-Adresse aus dem Active Directory Faxen eines Dokuments (wenn bei dem MFP-Gerät das HP Analog-Faxzubehör installiert ist) Faxen eines Dokuments mit Hilfe der LAN-Faxoption Senden eines Dokuments an einen Netzwerkorder –...
Seite 342 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Das Aktualisieren von Firmware erfolgt in zwei Schritten. Zuerst müssen Sie das Firmware-Bild auf das MFP-Gerät herunterladen. Wie die Folie oben zeigt, gibt es mehrere Möglichkeiten für das Herunterladen der Firmware. Wir empfehlen, dazu das Startmenü zu verwenden, da dies die schnellere Methode ist.
Seite 343 Scanner Control PCA (A501) beschädigen, welche dann nicht wieder hergestellt werden kann. Die Schadensanfälligkeit dauert 2 bis 3 Minuten an. Der Fehler 30.0725 wird angezeigt. Sie können das MFP-Gerät weiterhin im Druckmodus verwenden. Rev. 1 -- 01/07 HP vertraulich...
Seite 344 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Der Bildschirm oben zeigt die Optionen zur Firmware-Aktualisierung über CDFT-L. Zum Ausführen des Downloads über CDFT-L müssen Sie die Option Keine Netzwerkverbindung auswählen. Die Bildschirme oben zeigen die Optionen zur Firmware-Aktualisierung im Startmenü.
Seite 345 Erzwingen – installiert die Firmware für das Untersystem neu, selbst wenn es sich bei der zurzeit installierten Untersystem- Firmware um die aktuelle Version handelt. Diese Option wirkt sich nur auf den nächsten Start aus. Rev. 1 -- 01/07 HP vertraulich...
Seite 346: Praxis 6.1: Durchführen Von Firmware-Aktualisierungen
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support • Deaktivieren – deaktiviert die Installation der Firmware, selbst wenn es sich bei der zurzeit installierten Untersystem-Firmware nicht um die aktuelle Version handelt. (Die Option ignoriert die automatische Firmware-Abtastfunktion.) Diese Option wird bei allen nachfolgenden Startvorgängen angewendet.
Seite 347: Service-Tools- Und Software-Praxistest
Service-Tools- und Software-Praxistest Service-Tools- und Software-Praxistest • Anweisungen • Service-Tools und Software – Teilnahmebescheinigung Rev. 1 -- 01/07 HP vertraulich...
Seite 348: Anweisungen
HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Anweisungen Damit Sie am MFP-Gerät arbeiten dürfen, müssen Sie diesen Service-Tools- und Software-Praxistest sowie eine schriftliche Prüfung bestehen. Sie und Ihr Partner werden die Formatiererfestplatte neu formatieren. Dabei werden alle Daten von der Festplatte des Formatierers gelöscht.
Seite 349: Service-Tools Und Software - Teilnahmebescheinigung
Hiermit bestätige ich, dass der oben genannte Kursteilnehmer den Praxistest und schriftlichen Test über die Service-Tools und Software bestanden hat. Erzielte Punkte beim schriftlichen Test (Anzahl der richtigen Antworten): ______________________ Name des Kursleiters: ____________________________________ Datum: ________________________ Rev. 1 -- 01/07 HP vertraulich...
Seite 350 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support HP vertraulich Rev. 1 -- 01/07...
Seite 351: Akronym-Glossar
Zufuhr/Duplex/Output Druckschnittstelle (Input/Duplex/Output Print Interface): Der Teil des IDO, der im MFP-Gerät fixiert ist. Zufuhr/Duplex/Ausgabe: Der Teil des Medienpfads, der der Trommel Medien zuführt, Medien von der Trommel entfernt und Medien für den Duplexdruck vorbereitet. Rev. 1 -- 01/07 HP vertraulich...
Seite 352 HP CM8060/8050 Color MFP with Edgeline Technology Handbuch für Teilnehmer der Schulung für Service und Support Tintenzufuhrsystem (Ink Delivery System): Das Untersystem, das Tinte und Binder an die Stifte liefert. Tintenbereitstellungsstation (Ink Supply Station): Eine Komponente des Tintenzufuhrsystems. Hält die Tintenpatronen.
