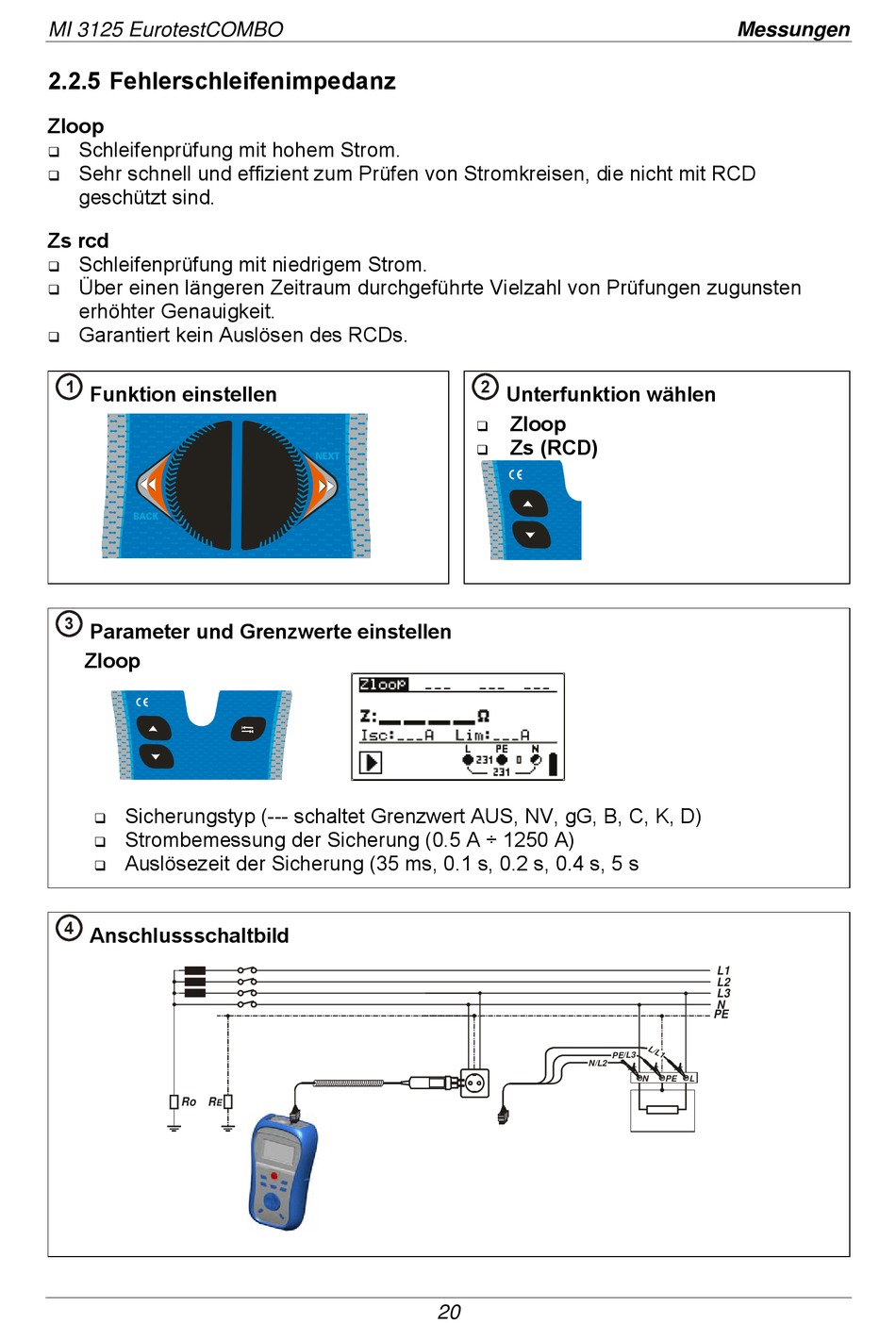

2.2.5 Fehlerschleifenimpedanz

Zloop
Schleifenprüfung mit hohem Strom.

Sehr schnell und effizient zum Prüfen von Stromkreisen, die nicht mit RCD

geschützt sind.
Zs rcd
Schleifenprüfung mit niedrigem Strom.

Über einen längeren Zeitraum durchgeführte Vielzahl von Prüfungen zugunsten

erhöhter Genauigkeit.
Garantiert kein Auslösen des RCDs.

1
Funktion einstellen
3
Parameter und Grenzwerte einstellen
Zloop
Sicherungstyp (--- schaltet Grenzwert AUS, NV, gG, B, C, K, D)

Strombemessung der Sicherung (0.5 A ÷ 1250 A)

Auslösezeit der Sicherung (35 ms, 0.1 s, 0.2 s, 0.4 s, 5 s

4
Anschlussschaltbild
Ro R
E
2
Unterfunktion wählen
Zloop

Zs (RCD)

20
Messungen
L1
L2
L3
N
PE
N PE L
