Isolationswiderstand - Zum Prüfen Des Mω-Werts Der Isolation Zwischen Den Adern - METREL EurotestCOMBO MI 3125 Kurzanleitung

MI 3125 EurotestCOMBO

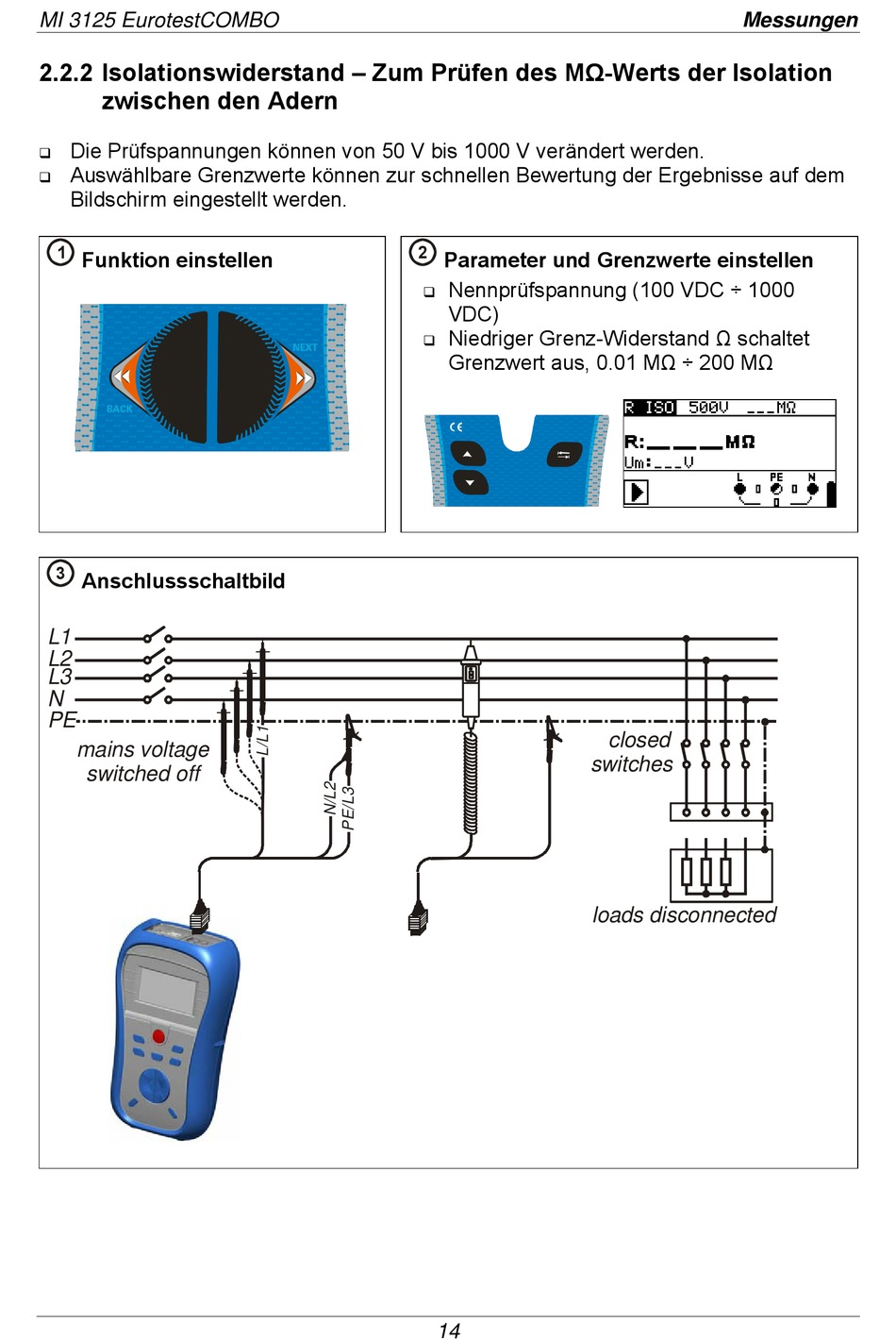

2.2.2 Isolationswiderstand – Zum Prüfen des MΩ-Werts der Isolation
zwischen den Adern
Die Prüfspannungen können von 50 V bis 1000 V verändert werden.

Auswählbare Grenzwerte können zur schnellen Bewertung der Ergebnisse auf dem

Bildschirm eingestellt werden.
1
Funktion einstellen
3
Anschlussschaltbild
L1
L2
L3
N
PE
mains voltage
switched off
2
Parameter und Grenzwerte einstellen
Nennprüfspannung (100 VDC ÷ 1000

VDC)
Niedriger Grenz-Widerstand Ω schaltet

Grenzwert aus, 0.01 MΩ ÷ 200 MΩ
14
Messungen
closed
switches
loads disconnected
