MI 3155 EurotestXD
Z Loop – Fehlerschleifenimpedanz und
7.11
Kurzschlussstrom
Prüfparameter / Grenzwerte
Sicherungstyp Auswahl des Sicherungstyps [Aus, gG, NV, B, C, D, K, Eigener]
Nennstrom der gewählten Sicherung
Sicherung I
Maximale Auslösezeit der gewählten Sicherung
Sicherung t
Ik-Faktor Ik Faktor [0.20 ... 3,00]
Prüfung 1) Auswahl für die Prüfung [-, L/PE, L1/PE, L2/PE, L3/PE]
Messung der Berührungsspannung mit externer Prüfspitze [Aus,Ein]
Uc (P)
Für weitere Informationen siehe Kapitel 4.6.8 Einstellungen.
Erdungssystem
Minimaler Fehlerstrom für die ausgewählte Sicherung oder Eigener
Ia(Ik)
Wert
Grenzwert Berührungsspannung [12 V, 25 V, 50 V]
Limit(Uc)
1) Mit Prüfkabel oder Commander-Prüfstecker wird die Z Loop ungeachtet der Einstellung
gleichermaßen gemessen. Der Parameter ist für die Dokumentation gedacht.
Detaillierte Informationen zu den Sicherungsdaten finden Sie in der Übersicht der
Sicherungstabellen.
Anschlusspläne

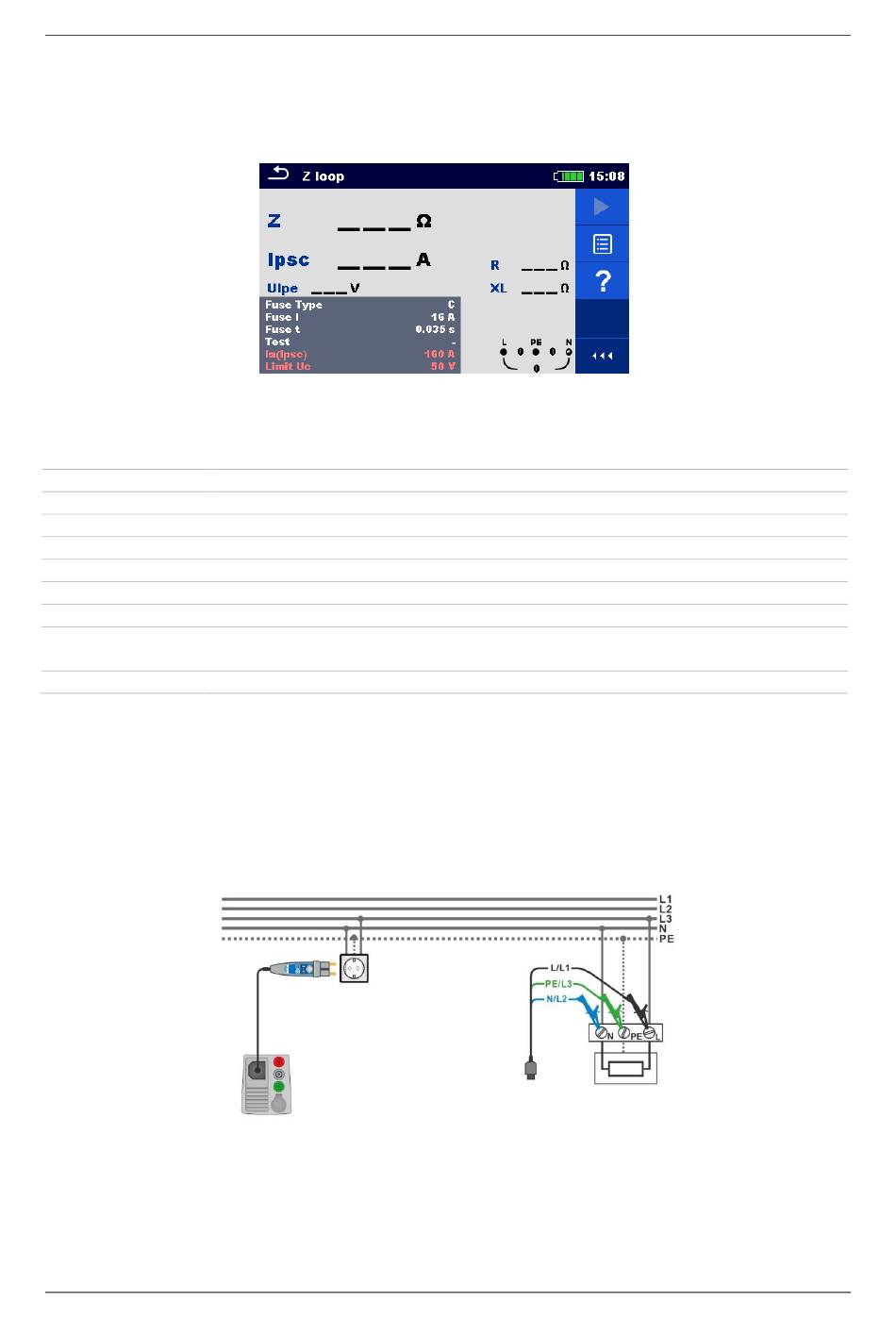

Abbildung 7.40: Anschluss des Commander-Prüfsteckers und des 3-Leiter Prüfadapters
Abbildung 7.39: Menü Z Loop
126
Prüfungen und Messungen
