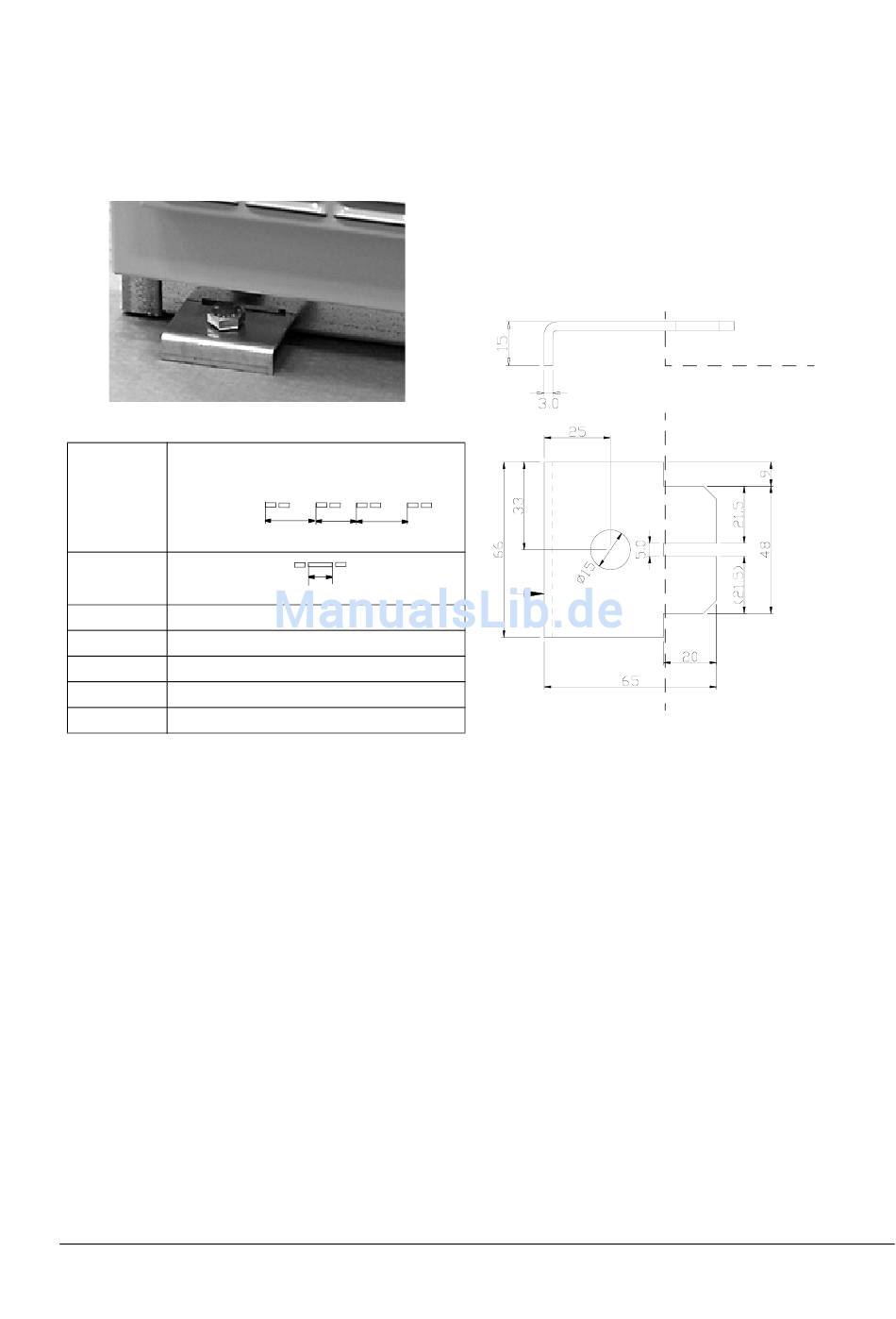

Befestigung des Schranks mit außenliegenden Winkeln
Setzen Sie den Winkel in die Langlöcher im Schrankrahmen ein und befestigen Sie
diese mit einer Schraube am Boden.
Schrank-
Abstand der Befestigungsbohrungen in
breite
mm [in.]
200 [7,87]
400 [15,75]
600 [23,62]
800 [31,50]
1000 [39,37] a: 350 [13,78], b: 150 [5,91], a: 350 [13,78]
1200 [47,24] a: 450 [17,71], b: 150 [5,91], a: 450 [17,71]
mm [in.]
b a
a
46 [1,81]
a: 250 [9,84]
a: 450 [17,71]
a: 650 [25,29]
Abmessungen des Befestigungswinkels:
Schrankrahmen
Schrankrahmen
37
Mechanische Installation
