Austausch Des Schrank-Lüfters (R5 Und R6); Austausch Der Lüfter Im Oberen Schrankteil; Austausch Des Frequenzumrichtermoduls; Austausch Des Zusätzlichen Lüfters Im Unteren Schrankteil (R6 Mit Du/Dt-Filter, +E205) - ABB ACS800-07 Handbuch

104
Austausch des Schrank-Lüfters (R5 und R6)
Austausch der Lüfter im oberen Schrankteil
1. Die Lüfterkassette, wie in Abschnitt
(R5 und R6)
2. Die Befestigungsschrauben des Lüfters lösen.
3. Die neuen Lüfter in umgekehrter Reihenfolge wieder einbauen.
Austausch des zusätzlichen Lüfters im unteren Schrankteil (R6 mit du/dt-Filter, +E205)
1. Die Schrauben entfernen, mit denen der Lüfterrahmen am Schrankrahmen
befestigt ist.
2. Den Lüfterrahmen herausziehen und die Versorgungskabel trennen
(Steckverbinder).
3. Den Lüfterrahmen aus dem Schrank herausnehmen.
4. Die Schrauben entfernen, mit denen der Lüfter am Lüfterrahmen befestigt ist.
5. Installieren Sie einen neuen Lüfter in umgekehrter Reihenfolge.
Wartung
auf Seite 112 dargestellt, aus dem Schrank entfernen.
2
2 2
2
2

Austausch des Frequenzumrichtermoduls

2
2
2

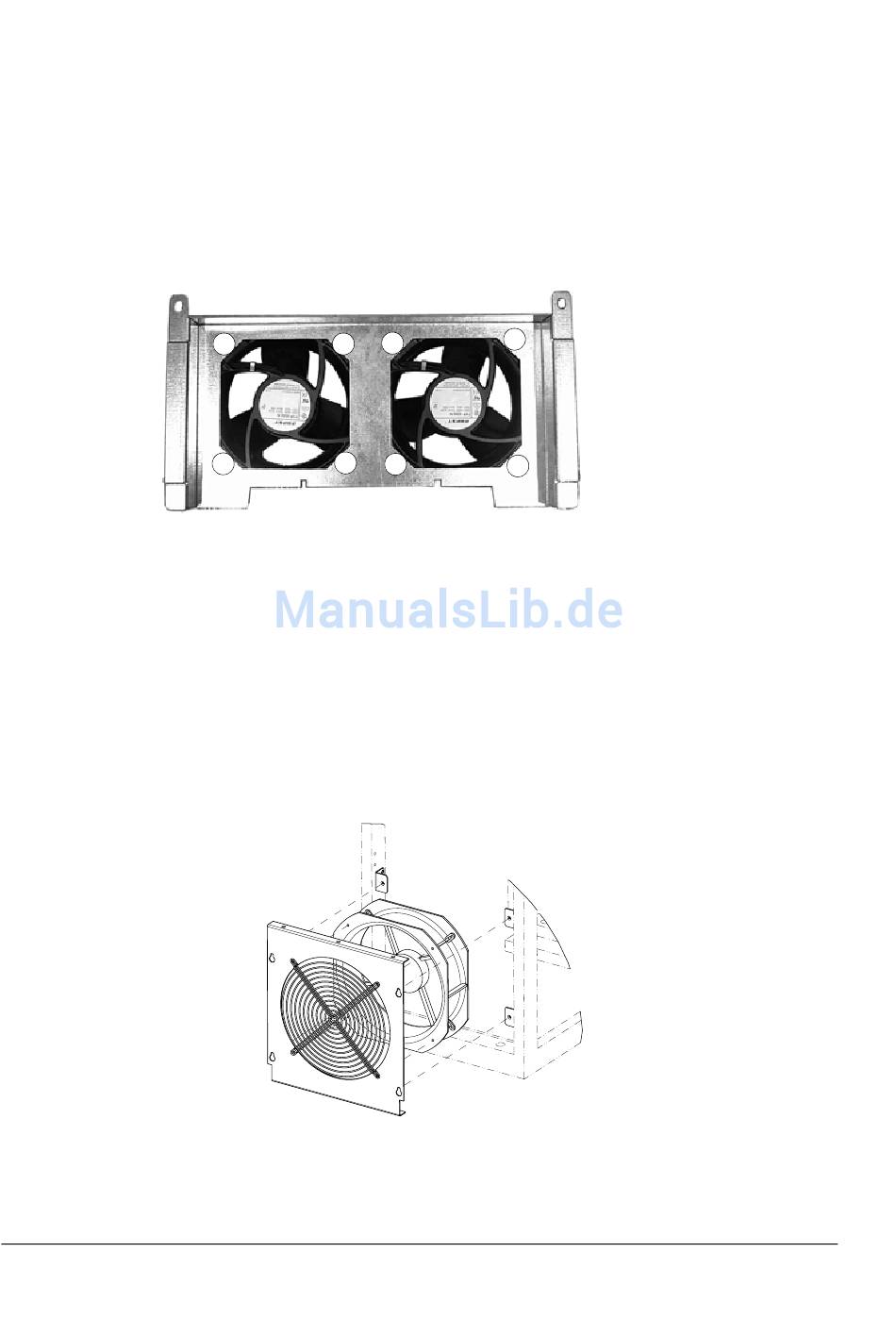

Lüfterkassette
(Ansicht von unten)
