Typ 8619
BedienungundInbetriebnahme
100%: Auswählen des Wertes des Prozesseingangs („PV"), der einer PWM von 100 % entspricht.
INVERS: Den Ausgang invertieren oder nicht.
FREQUENZ: Den Wert der Ausgangsfrequenz eingeben (= 1/T2), von 2 bis 2000 Hz.
einstellung im „Pwm"-Betrieb
Dieser Betrieb wird verwendet, um ein „Ein/Aus"-Wirkglied anzusteuern.
nicht invertiert
Ausgang
T1 T1
OBERER
UNTERER
T2
T2 = Periode, Konstante
T1 variiert

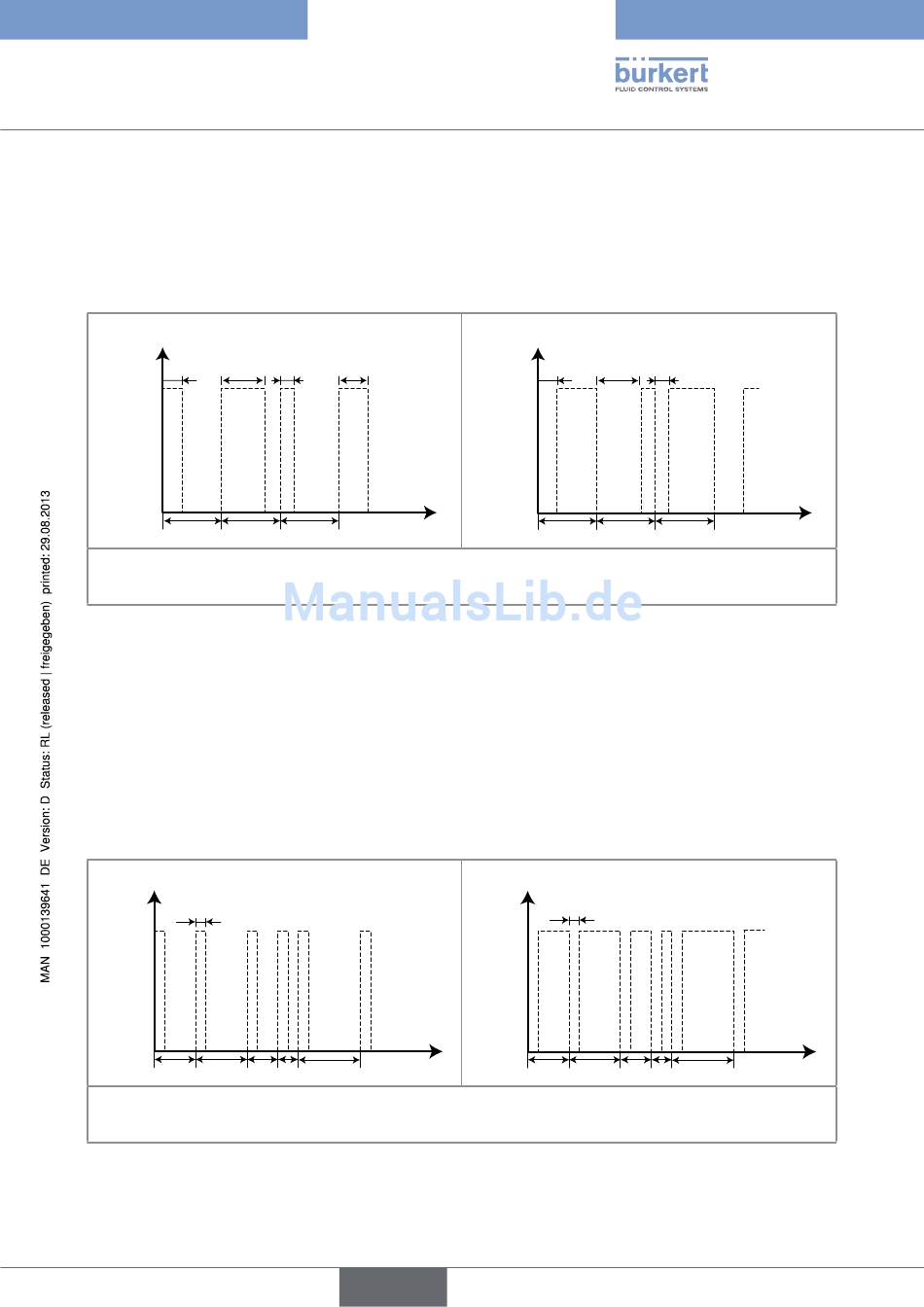

Bild 66: „PWM"-Betrieb
PV: Den Prozesseingang wählen, der dem ausgewählten Ausgang zugeordnet werden soll.
0%: Auswählen des Wertes des Prozesseingangs („PV"), der einer PWM von 0 % entspricht.
100%: Auswählen des Wertes des Prozesseingangs („PV"), der einer PWM von 100 % entspricht.
INVERS: Den Ausgang invertieren oder nicht.
PERIODE: Den Wert der Periode T2 in Sekunden auswählen.
MIN ON TIME: Den Mindestwert für T1 in Sekunden auswählen.
einstellung im „PFm"-Betrieb
Dieser Betrieb wird verwendet, um beispielsweise eine Pumpe anzusteuern.
nicht invertiert
Ausgang
T1
OBERER
UNTERER
T2 T2
T1 = Periode, Konstante
T2 variiert
Bild 67: „PFM"-Betrieb
PV: Den Prozesseingang wählen, der dem ausgewählten Ausgang zugeordnet werden soll.
T1 T1
T2 T2
T2 T2 T2
deutsch
Ausgang
T1
OBERER
UNTERER
t T2
Ausgang
T1
OBERER
UNTERER
t
T2 T2
invertiert
T1 T1
T2 T2
invertiert
T2 T2 T2
t
t
77
