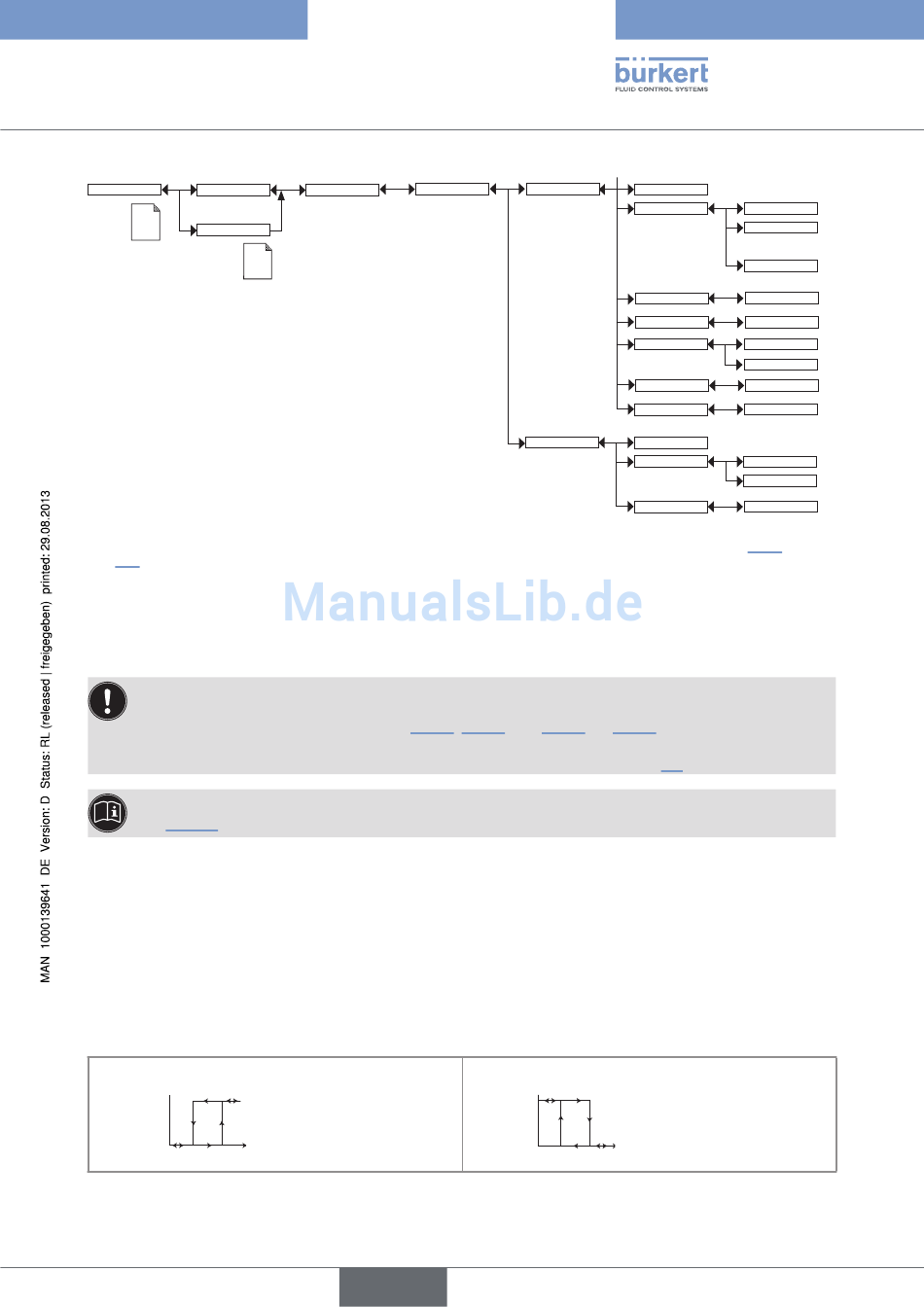

Typ 8619
BedienungundInbetriebnahme
Parameter
M0:Ausgänge
This is
when the
device is be-
ing parame-
Mx:Ausgänge
tered............
....................
Die angebotenen Auswahlmöglichkeiten hängen von den Zusatzmodulen und/oder den aktivierten Optionen ab. iehe Kap. 8.10.4 und
1)
Kap. 8.16.
Die Funktion ist nur mit den Ausgängen DO1 und DO2 der Hauptplatine M0:MAIN möglich
2)
MODUS: Den Umschaltbetrieb des ausgewählten Digitalausgangs auswählen.
einstellung im ein/aus-Betrieb
PV: Einen Prozeszparameter mit 2 Zuständen (EIN oder AUS) wählen, der dem Ausgang zugeordnet werden soll.
Eine der „PV" der Hauptplatine M0, die im „Ein/Aus"-Betrieb verfügbar ist, ist das Ereignis „Warnung".
Ein derartiges Ereignis wird erzeugt, wenn das Kalibrierungsdatum abläuft und/oder bei der Überwachung
bestimmter Prozessparameter (siehe Kap. 8.11.8, 8.11.9, und 8.12.4 bis 8.12.6). Wenn das Ereignis
„Warnung" einem Digitalausgang zugewiesen wird, schaltet der Ausgang um, wenn vom multiCELL ein
solches Ereignis erzeugt wird. Siehe ebenfalls die Rubrik „Problemlösung", Kap. 9.3.
Eine der „PV" des Leitfähigkeitsmoduls, die im „Ein/Aus"-Betrieb zur Verfügung steht, ist „USP" (siehe
Kap. 8.10.24).
INVERS: Den Ausgang invertieren oder nicht.
VERZÖGERUNG: Den Wert für die Verzögerungsdauer vor dem Umschalten des Ausgangs eingeben.
einstellung im hysterese-Betrieb
Der Zustandswechsel erfolgt, sobald eine Schwelle erreicht wird:
• Bei zunehmendem Prozesseingang erfolgt der Zustandswechsel des Ausgangs, wenn die obere Schwelle
erreicht wird.
• Bei abnehmendem Prozesseingang erfolgt der Zustandswechsel des Ausgangs, wenn die untere Schwelle
erreicht wird..
nicht invertiert
Kontakt
ON
OFF
unterer oberer
Bild 63: Hysteresebetrieb
Modus:
DO1/DO2
This is
when the
device is be-
ing parame-
tered............
....................
Prozesseingang („PV")
deutsch
PFM Modus:PFM
PV:
0%:
100%:
Invers:
Max. Freq.:
Pulsbreite:
Puls Mode:Puls
2)
Eingang:
Puls:
invertiert
Kontakt
ON
Prozesseingang („PV")
OFF
unterer oberer
M0:MAIN
M1:
...
1)
Mx:
EINGABE
EINGABE
Nein
Ja
EINGABE
EINGABE
DI1
DI2
EINGABE
