Auswahl Der Zählereinheiten; Einstellen Der Analogeingänge - bürkert 8619 multiCELL Bedienungsanleitung

Typ 8619
BedienungundInbetriebnahme

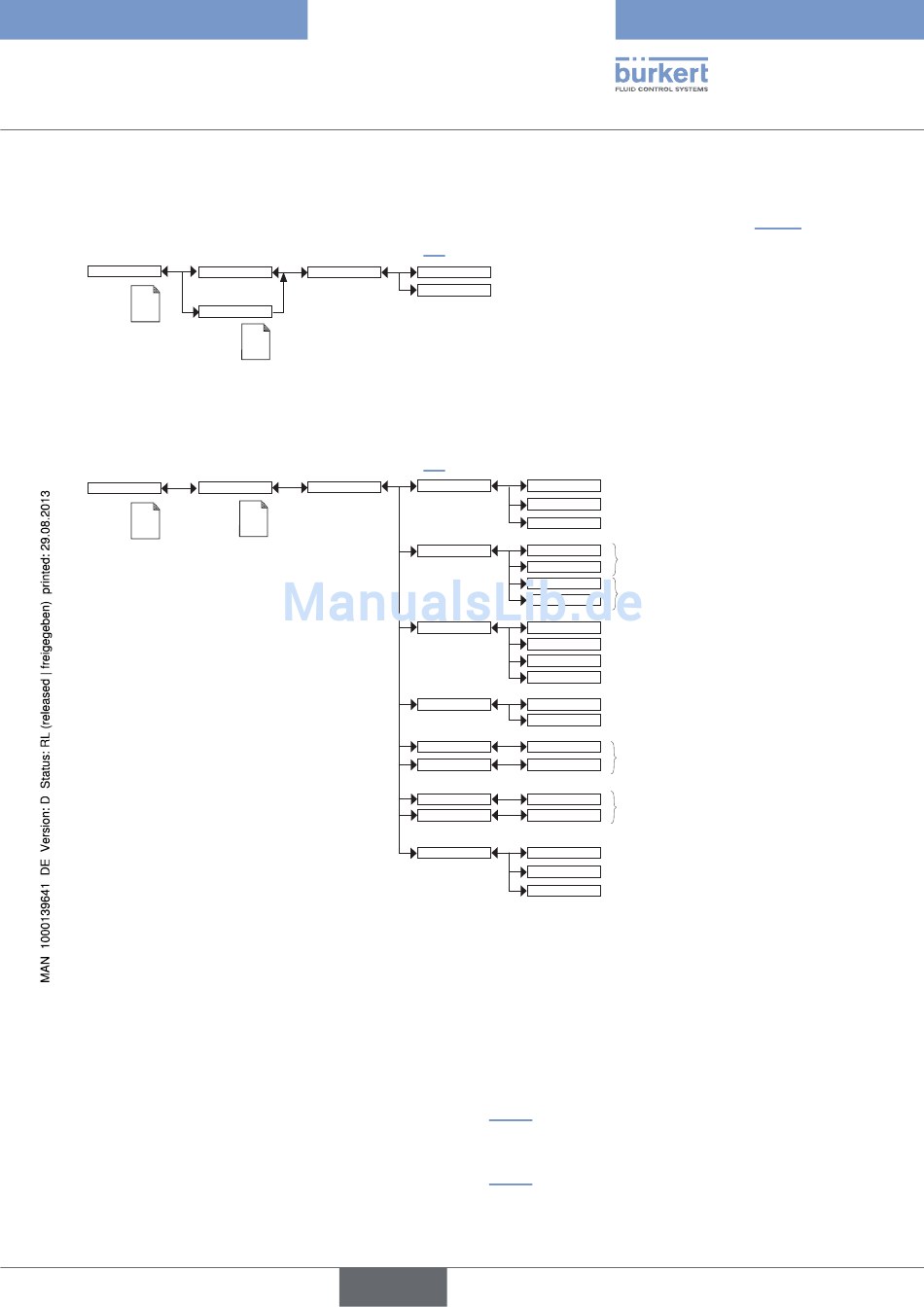

8.10.19. auswahl der Zählereinheiten
Diese Funktion ist nur verfügbar, wenn die Programmoption „DURCHFLUSS" aktiviert ist. Siehe Kap. 8.10.4.
Zum Einstieg in das Menü Parameter siehe Kapitel 8.9.
Parameter
M0:Eingänge
This is
when the
device is be-
ing parame-
Mx:Eingänge
tered............
....................
Diese Funktion dient zur Auswahl der Einheiten der Mengenzähler.
8.10.20. einstellen der analogeingänge
Zum Einstieg in das Menü Parameter siehe Kapitel 8.9.
Parameter Mx:Eingänge
This is
when the
device is be-
ing parame-
tered............
....................
MODUS: Auswahl des Eingangstyps, Strom oder Spannung.
BEREICH: Auswahl des Bereichs des Eingangssignals, abhängig von der Auswahl in "MODUS".
FORMAT : Auswahl der angezeigten Dezimalstellen.
EINHEIT: Auswahl in einer vordefinierten Liste oder Eingabe der Einheit des Prozesseingangs, der dem Ein-
gangssignal zugeordnet ist.
0/4MA: Eingabe des Wertes des ausgewählten Prozesseingangs, der dem 0/4 mA-Eingangsstrom zugeordnet
ist. Dieser Wert kann auch automatisch mittels der Funktion "PV-Kalibrierung" des Menüs "Kalibrierung ->
Mx:Eingänge -> AI1 oder AI2" bestimmt werden. Siehe Kap. 8.11.4.
20MA: Eingabe des Wertes des ausgewählten Prozesseingangs, der dem 20 mA-Eingangsstrom zugeordnet
ist. Dieser Wert kann auch automatisch mittels der Funktion "PV-Kalibrierung" des Menüs "Kalibrierung ->
Mx:Eingänge -> AI1 oder AI2" bestimmt werden. Siehe Kap. 8.11.4.
DI1/DI2
This is
when the
device is be-
ing parame-
tered............
....................
AI1/AI2
This is
when the
device is be-
ing parame-
tered............
....................
deutsch
Mengenz.A Einh
Mengenz.B Einh
Modus: kein
Strom
Spannung
0-20mA
Bereich:
4-20mA
0-5V
0-10V
Format: 0
0.0
0.00
0.000
Einheit: Einheitenliste
Manuelle Eing.
0 mA / 4 mA: EINGABE
20 mA: EINGABE
0V: EINGABE
5V / 10V: EINGABE
Filter: kein
schnell
langsam
wenn "Modus" = "Strom"
wenn "Modus" = "Spannung"
wenn "Modus" = "Strom"
wenn "Modus" = "Spannung"
71
