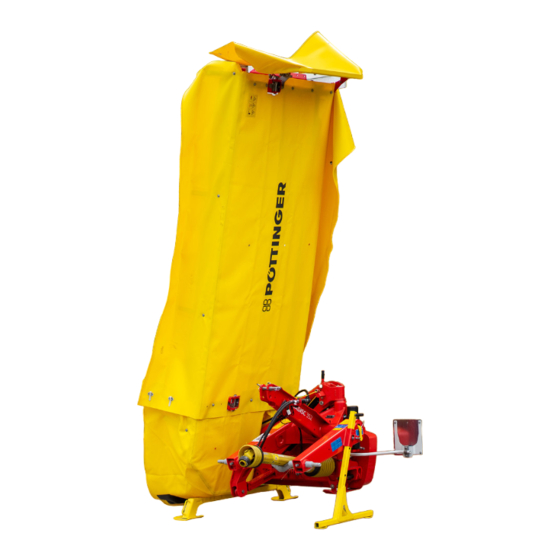

- Seite 1 Betriebsanleitung Nr. 99+3741.DE.80X.0 Originalbetriebsanleitung Scheibenmäher NOVADISC 222 (Type PSM 3741 : + . . 01001) NOVADISC 262 (Type PSM 3742 : + . . 01001) NOVADISC 302 (Type PSM 3743 : + . . 01001) NOVADISC 352 (Type PSM 3744 : + . . 01001)
-
Seite 2: Produkthaftung, Informationspflicht
Pöttinger - Vertrauen schafft Nähe - seit 1871 Qualität ist Wert, der sich bezahlt macht. Daher legen wir bei unseren Produkten die höchsten Qualitätsstandards an, die vom hauseigenen Qualitätsmanagement und von unserer Geschäftsführung permanent überwacht werden. Denn Sicherheit, einwandfreie Funktion, höchste Qualität und absolute Zuverlässigkeit unserer Maschinen im Einsatz sind unsere Kernkompetenzen, für die wir stehen. -
Seite 3: Anweisungen Zur Produktübergabe
ANWEISUNGEN ZUR PRODUKTÜBERGABE PÖTTINGER Landtechnik GmbH Industriegelände 1 A-4710 Grieskirchen Tel. 07248 / 600 -0 Telefax 07248 / 600-2511 Wir bitten Sie, gemäß der Verpflichtung aus der Produkthaftung, die angeführten Punkte zu überprüfen. Zutreffendes bitte ankreuzen. Maschine gemäß Lieferschein überprüft. Alle beigepackten Teile entfernt. Sämtliche sicherheitstechnischen Einrich- ... -
Seite 4: Inhaltsverzeichnis
INhaltsverzeIchNIs Inhaltsverzeichnis Abstellen im Freien ..........22 Einwinterung ............22 Benutzte SymBole Gelenkwellen ............23 CE-Zeichen ..............5 Hydraulikanlage ............23 Sicherheitshinweise: ..........5 Wartung und inStandhaltung Einleitung ..............6 Allgemeine Sicherheitshinweise ......24 Bedeutung der Abziehbilder ........7 Ölstandskontrolle Winkelgetriebe ......24 Position der Abziehbilder ........... -
Seite 5: Benutzte Symbole
Benutzte SymBole CE-Zeichen Das vom Hersteller anzubringende CE-Zeichen dokumentiert nach außen hin die Konformität der Maschine mit den Bestimmungen der Maschinenrichtlinie und mit anderen einschlägigen EG-Richtlinien. EG-Konformitätserklärung (siehe Anhang) Mit Unterzeichnung der EG-Konformitätserklärung erklärt der Hersteller, daß die in den Ver- kehr gebrachte Maschine allen einschlägigen grundlegenden Sicherheits- und Gesundheits- anforderungen entspricht. -
Seite 6: Einleitung
EinlEitung Einleitung Maschine entsteht, nicht aber an dieser. Die Betriebsanleitung ist Teil der Maschine. Übergeben Sehr geehrter Kunde! Sie diese daher bei der Weitergabe der Maschine auch an den neuen Besitzer. Schulen Sie ihn ein und weisen Sie ihn auf die genannten Vorschriften hin. Die vorliegende Betriebsanleitung soll Ihnen erleichtern, Ihre Maschine kennen zu lernen und informiert Sie in übersichtlicher Form über die sichere wie auch... -
Seite 7: Bedeutung Der Abziehbilder
Warnbildzeichen Bedeutung der Abziehbilder Riemenspannung kontrollieren (1x) 494.355 Schutz öffnen (1x) 495.727 Niemals in den Quetschgefahrenbereich greifen, solange sich dort Teile bewegen können. (2x) 495.171 Zuschnittlinie Position eines Schmiernippels (1x) 494.646 Hubwerkhöhe H1=0 (1x) 495.757 Klingenausrüstung (1x) 495.855 und Grafik: verkehrsschwarz RAL 9017 434.969.999 434.970.999 grund: verkehrsgelb RAL 1023... -
Seite 8: Position Der Abziehbilder
Warnbildzeichen Position der Abziehbilder 123-18-16 - 8 - 1900_DE-Warnbilder_3741... -
Seite 9: Schlepper Voraussetzung
Schlepper Für den Betrieb dieser Maschine ist folgende Schlepper Voraussetzung notwendig: - Schlepperstärke: NOVADISC 222 - ab 103KW / 140PS NOVADISC 262 - ab 103KW / 140PS NOVADISC 302 - ab 103KW / 140PS NOVADISC 352 - ab 103KW / 140PS - Anbau: Unterlenker Kat. -
Seite 10: Erforderliche Hydraulikanschlüsse
Schlepper VorauSSetzung Erforderliche Hydraulikanschlüsse Einfachwirkender Doppeltwirkender Hydraulikanschluß Ausführung Verbraucher Hydraulikanschluß mit Schwimmstellung Standard Aushubzylinder, Klappzylinder oder hydraulische Entlastung Variante Aushubzylinder, Klappzylinder oder hydraulische Entlastung Option h y d r a u l i s c h e Seitenschutzklappung Betriebsdruck HINWEIS Betriebsdruck minimal 170 bar Sachschaden - Verreiber an Kolben des Steuer- oder des Hydraulikblocks... -
Seite 11: Gerät An Schlepper Anbauen
gerät an Schlepper anBauen Sicherheitshinweise HINWEIS GEFAHR R i s i ko e i n e s S a c h s c h a d e n s d u r c h e i n s i c h v o m S c h l e p p e r l ö s e n d e s G e r ä t . Lebensgefahr - durch Betreiben eines nicht Wenn die Schraube nur in der Halterung fixiert ist verkehrssicheren oder beschädigten Gerätes... - Seite 12 Gerät an Schlepper anbauen 4. Oberlenkerspindel einstellen HINWEIS - Durch Verdrehen der Oberlenkerspindel (16) wird das Mähwerk in waagrechte oder leicht nach vorne Sachschaden - wenn der nicht arretierte Stützfuß geneigte Lage gebracht. während der Fahrt hinunterfällt. Ein sicheres Abstellen auf dem beschädigten Stützfuß ist nicht mehr garantiert.
-
Seite 13: Allgemeine Hinweise
gerät Vom Schlepper aBBauen Allgemeine Hinweise GEFAHR Lebensgefahr - durch Kippen ST-24-11-2003 • Achten sie auf sicheren Stand des Gerätes. Kontrollieren sie die Arretierung der Stütz- füße • Stellen sie das Gerät nur auf tragfähigem und ebenem Boden ab. GEFAHR Lebensgefahr - Eine andere Person nimmt denn Schlepper in Betrieb und fährt weg oder betätigt den Steuerhebel der Hydraulikanlage, während sie mit... -
Seite 14: Abstellen In Transportposition (Option)
Gerät vom Schlepper abbauen 4. Gerät mit dem Hubwerk absenken und am - Hydraulikleitung abkuppeln Boden abstellen - Oberlenker abkuppeln - Seil aus der Schlepperkabine entfernen Abstellen in Transportposition (Option) - Unterlenker abkuppeln - Gelenkwelle abziehen und ablegen (3) TIPP Für das Abstellen in Transportposition benötigen sie einen zweiten Stützfuß, der in der Wunschausrüstung "Abstellen in Arbeitsposition"... -
Seite 15: Allgemeine Sicherheitshinweise
tranSportStellung Allgemeine Sicherheitshinweise Umstellen in Transportstellung GEFAHR HINWEIS Lebensgefahr - durch Kippen des Mähers Risiko eines Sachschadens beim Umstellen in Transportstellung durch gebremste • Führen sie das Umstellen von Arbeits- in Gelenkwellen. Transportstellung nur auf ebenem, festem Boden durch. • Bei Traktoren, die mit einer Gelenkwellen- bremse ist diese auszuschalten, bevor sie in Transportstellung schalten. -
Seite 16: Straßentransport
TransporTsTellung Straßentransport • Beachten Sie die Vorschriften vom Gesetzgeber Ihres Landes. Im Anhang-C finden Sie Hinweise zur Anbringung einer Beleuchtung, gültig für Deutschland. • Die Fahrt auf öffentlichen Straßen darf nur wie im Kapitel „Transportstellung“ beschrieben durchgeführt werden. • Die Hydraulikunterlenker (4) so fixieren, daß das Gerät seitlich nicht ausschwenken kann. Beleuchtung bei Straßenfahrt Auf Wunsch kann eine Beleuchtungseinheit geliefert werden (1). Einzelteile siehe Ersatzteilliste. -
Seite 17: Allgemeine Sicherheitshinweise
arBeitSStellung Allgemeine Sicherheitshinweise Umstellen in Arbeitsstellung 1. Transportsicherung lösen GEFAHR Lebensgefahr - durch Kippen des Mähers • Führen sie das Umstellen von Arbeits- in Transportstellung nur auf ebenem, festem Boden durch. GEFAHR L e b e n s g e f a h r - d u r c h r o t i e r e n d e o d e r fortgeschleuderte Bauteile - Hydraulik-Steuergerät (ST) vorher kurz auf "HEBEN"... -
Seite 18: Einsatz Am Hang
einSatz am hang Einsatz am Hang GEFAHR GEFAHR Lebensgefahr - durch Kippen des Gespanns. Lebensgefahr - durch Umkippen des Gespanns. Durch das Gewicht (G) der Mäheinheit werden die Beim Schwenken des Gerätes in Hanglage besteht Fahreigenschaften des Schleppers beeinflußt. Kippgefahr. Dies kann besonders in Hanglagen zu gefährlichen Situationen führen. -
Seite 19: Sicherheitshinweise
inBetrieBnahme Sicherheitshinweise Inbetriebnahme 1. Kontrolle GEFAHR - Den Zustand der Messer und die Messerbefestigung kontrollieren. Lebensgefahr - durch wegfliegende Klingen - Die Mähscheiben auf Beschädigung überprüfen (Siehe • Nach der ersten Betriebsstunde alle Klin- Kapitel "Wartung und Instandhaltung") genverschraubungen nachziehen. 2. -
Seite 20: Wendemanöver Beim Mähen
InbetrIebnahme • Gegebenfalls zusätzlich von einer Fachwerkstätte GEFAHR überprüfen lassen. Nach jedem Fremdkörperkontakt Lebensgefahr - durch weggeschleuderte Teile. • Den Zustand der Messer und die Messerbefestigung • Treten sie nicht in den Gefahrenbereich des kontrollieren (siehe Kapitel "War tung und Mähers, solange der Antriebsmotor läuft. Instandsetzung"). • Alle Klingenverschraubungen nachziehen. -
Seite 21: Entlastungsdruck Einstellen
mähen Mähen 4. Entlastungsdruck einstellen Grundeinstellung bei Position (a): ca. 70 kg 1. Unterlenker des Hubwerks waagrecht Verringern sie die Grundeinstellung bei nassem Wetter einstellen (Sp) oder schwerem, feuchtem Gras. Verringern sie die Grundeinstellung mit dem Hebel (1). Folgende Positionen stehen zur Verfügung (a, b, c) 122-02-17 2. -
Seite 22: Rückwärtsfahren
Gerät - Das Mähwerk ist für Böschungswinkel nach oben 22° bzw. nach unten 30° geeignet. Grundeinstellung X1: noVadiSc 222 = 127 mm noVadiSc 262 = 120 mm noVadiSc 302 = 116 mm noVadiSc 352 = 112 mm Halmteiler Unter schwierigen Einsatzbedingungen ist es möglich einen... -
Seite 23: Sicherheitshinweise
montage Von Wun Von Wun on WunS on Wun chauSrüStungen Sicherheitshinweise TIPP Für weitereführende Informationen zur Montage einer GEFAHR GEFAHR Baugruppe, sehen sie in der entsprechenden Montage- oder Nachrüstanleitung nach. Lebensgefahr durch sich bewegende oder rotierende Teile Führen sie Wartungen oder Montagen erst durch, wenn sie das Gerät •... -
Seite 24: Schwadformer
Schwadformer so, dass sie die Unterkante des Schwad geformt. Dadurch wird ein Überfahren des Mähbalkens um bis zu 10 mm unterschreiten. Mähgutes mit breiten Schlepperreifen vermieden. Einsetzbar bei: NOVADISC 222 NOVADISC 262 NOVADISC 302 NOVADISC 352 Schutztuchanpassung: Das Schutztuch ist im Bereich der Schwadformer freizustellen • Schneiden sie rechts einen Schlitz in das Schutztuch. -
Seite 25: Zusatz-Schwadformer
Montage von Wunschausrüstungen 3. Zusatz-Schwadformer Schutztuchanpassung: Das Schutztuch ist im Bereich der Schwadformer Mit Hilfe von zwei weiteren Schwadformern wird beim freizustellen Mähen ein noch schmälerer Schwad geformt. Dadurch wird • Schneiden sie rechts ein Dreieck (von Loch zu Loch) ein Überfahren des Mähgutes mit breiten Schlepperreifen • Falten sie das Schutztuch, links, so dass ein Dreieck vermieden. -
Seite 26: Schutztuch
Montage von Wunschausrüstungen 4. Schutztuch Das Schutztuch ist im Bereich des Schwadformers freizustellen. Je nach Anzahl der montierten Schwadformer sind verschiedene Schnittmuster zu wählen. Siehe Kapitel 2 "Schwadformer" und Kapitel 3 "Zusatzschwadformer" • Geeignetes Werkzeug zum Ausschneiden benutzen! • Schnittlinie ist die Verbindung zwischen den Löchern, wie im Anhang dieser Betriebsanleitung dargestellt. 5. -
Seite 27: Allgemeine Wartung
allgemeine Wartung Sicherheitshinweise Messerverschraubungen bei Mähwerken Zinkenverschraubungen bei Schwader und Zetter Ersatzteile GEFAHR a. Originalteile und Zubehör sind speziell für die Lebensgefahr durch sich bewegende oder rotierende Maschinen bzw. Geräte konzipiert. Teile b. Wir machen ausdrücklich darauf aufmerksam, dass Führen sie Wartungen erst durch, wenn sie das Gerät nicht von uns gelieferte Originalteile und Zubehör auch nicht von uns geprüft und freigegeben sind. -
Seite 28: Gelenkwellen
Allgemeine WArtung Gelenkwellen - siehe auch Hinweise im Anhang Für die Wartung bitte beachten! Es gelten grundsätzlich die Anweisungen in dieser Betriebsanleitung. Falls hier keine speziellen Anweisungen vorhanden sind, gelten die Hinweise in der mitgelieferten Anleitung des jeweiligen Gelenkwellen Herstellers. Hydraulikanlage Achtung Verletzungs- und Infektionsgefahr! Unter hohem Druck austretende Flüssigkeiten können... -
Seite 29: Wartung Und Instandhaltung
Wartung und inStandhaltung Ölwechsel Winkelgetriebe Allgemeine Sicherheitshinweise 1. Mähbalken anheben und in senkrechte Position GEFAHR bringen. • siehe Transportstellung. Lebensgefahr - Eine andere Person nimmt denn Schlepper in Betrieb und fährt weg oder schaltet die Gelenkwelle ein, während sie mit der Wartung 2. -
Seite 30: Ölstandskontrolle Beim Mähbalken
X2 = Maß von Kufenoberkante links bis Kufenoberkante rechts 4.1 Ölstand bei NOVADISC 302 und NOVADISC 352: Der Ölstand ist korrekt, wenn das Getriebeöl bis zur Un- NOVADISC 222: X2 = 180 mm terkante der Öleinfüllschraube (63) (OIL LEVEL) reicht. NOVADISC 262: X2 = senkrecht aufstellen NOVADISC 302: X2 = 600 mm NOVADISC 352: X2 = 240 mm OIL LEVEL • Jene Seite an der sich die Öleinfüllschraube befindet... -
Seite 31: Ölwechsel Mähbalken
3. Mit dem Steuergerät des Traktors den gewünschten Druck einstellen. TIPP Ölmenge: NOVADISC 222: 2,6 Liter SAE 90 Der Druck, der benötigt wird, um die Abklapphilfe funktionsfähig zu machen, liegt um die 70 bar und NOVADISC 262: 3,1 Liter SAE 90 variiert von Traktor zu Traktor. -
Seite 32: Montage Der Mähklingen
Wartung und Instandhaltung Montage der Mähklingen TIPP • Der Pfeil auf der Mähklinge zeigt die Drehrichtung der Mähscheibe an. • Vor der Montage sind die Anschraubflächen von Lack zu befreien. NOVADISC 352 NOVADISC 302 NOVADISC 262 NOVADISC 222 TD 123-18-10 Variante Bergabfahren - 27 - 2300-EN WARTUNG_3741... -
Seite 33: Fabrikseinstellung Der Entlastungsfedern
Fabrikseinstellung der Entlastungsfedern Type Einstellmaß L [mm] Position A Position B Position C kleine Feder Schutzträger Flacheisen Zylinderangriffspunkt NOVADISC 222 90 mm NOVADISC 262 70 mm NOVADISC 302 70 mm NOVADISC 352 120 mm 3-18-17 - 28 - 2300-EN WARTUNG_3741... -
Seite 34: Keilriemenspannung Prüfen
Wartung und Instandhaltung Keilriemenantrieb Keilriemenspannung prüfen: • Nach 1Std, nach 5Std, nach 20 Std dann gelegentlich. Einstellmaß: 0,5 - 3 mm Distanz der Beilagscheibe (2) zur Konsole (1) in der Zeile, die ihrer Gelenkwellengeschwindigkeit entspricht. • Nachspannen ist notwendig, wenn die Distanz der Beilagscheibe (2) zur Konsole (1) mehr als 3 mm beträgt. HINWEIS Risiko eines Sachschadens an Kugellagern und Wellen durch zu straffes Spannen der Keilriemen. •... -
Seite 35: Hydraulikplan
Wartung und Instandhaltung Hydraulikplan 442.873 442.271 442.873 442.271 442.212 507.224 0,8mm 445.019 141.22.123.0 445.082 0,32 l 70 bar 1,5mm 0,5mm 1,5mm Legende: 1... Entlastung, doppeltwirkend 2... Entlastung, einfachwirkend (optional) 3... hydraulische Seitenschutzklappung, doppeltwirkend (optional) - 30 - 2300-EN WARTUNG_3741... -
Seite 36: Verschleiß-Kontrolle Der Mähklingenhalterung
WARTUNG Verschleiß-Kontrolle der Mähklingenhalterung Verschleißteile sind: • Mähklingen-Halterungen (30) • Mähklingen-Bolzen (31) Arbeitsschritte - Sichtkontrolle 1. Mähklingen entfernen. 2. Futter reste und Schmutz entfernen - um den Bolzen (31) herum. GEFAHR Lebensgefahr - durch fortgeschleuderte Teile, wenn - der Klingenbolzen im mittleren Bereich bis auf 15 mm abgenützt ist - der Verschleißbereich (30a) den Rand der Bohrung erreicht hat. -
Seite 37: Wartung Und Instandhaltung
Wartung und inStandhaltung Halter für Schnellwechsel der Wechseln der Mähklingen (ab Baujahr Mähklingen 2004) 1. Hebel (H) von der linken oder rechten Seite GEFAHR bis zum Anschlag an die Mähscheibe "Pos. A" einführen. Lebensgefahr - durch fortgeschleuderte Teile, wenn 2. Hebel von "Pos. A" nach "Pos. B" schwenken - d i e M ä... -
Seite 38: Ablage Des Hebels
Wartung und Instandhaltung 7. Sichtkontrolle! Überprüfen, dass Klinge (M) richtig zwischen Klingenbolzen (31) und Halter (30) positioniert ist (siehe Abbildung). 8. Hebel (H) wieder nach "A" schwenken und entfernen. Ablage des Hebels - Hebel nach Gebrauch in die Halterung einlegen und sichern. -
Seite 39: Technische Daten
Bestimmungsgemäße Verwendung des Wunschausrüstung Mähwerks • Warntafeln mit Beleuchtung • Schwadscheiben Das Mähwerk • Förderkegel NOVADISC 222 (Type PSM 3741) • Verschleißkufen NOVADISC 262 (Type PSM 3742) • Hochschnittkufen NOVADISC 302 (Type PSM 3743) • Hydraulischer Seitenschutz NOVADISC 352 (Type PSM 3744) • zweiter Stützfuß für Abstellen in Arbeitsposition ist ausschließlich für den üblichen Einsatz bei... -
Seite 40: Sitz Des Typenschildes
Technische DaTen Sitz des Typenschildes Die Chassisnummer ist auf dem nebenstehend gezeigten Typenschild eingraviert. Garantiefälle, Rückfragen und Ersatzteilbestellungen können ohne Angabe der Chassisnummer nicht bearbeitet werden. Bitte tragen Sie die Nummer gleich nach Übernahme des Fahrzeuges / Gerätes auf der Titelseite der Betriebsanleitung ein. -
Seite 41: Anhang
AnhAng D-Anhang Titelblatt _BA-Allgemein... - Seite 42 Das Original ist nicht zu fälschen … Sie fahren besser mit Pöttinger Originalteilen • Qualität und Pass genauig keit Sie stehen vor der Entscheidung “Original” oder “Nachbau”? Die Entscheidung wird oft vom Preis bestimmt. Ein “Billigkauf” kann aber manchmal sehr teuer werden. - Betriebssicherheit.
-
Seite 43: Sicherheitshinweise
AnhAng -A SicherheitShinWeiSe 5.) Umbauarbeiten TIPP a. Keine eigenmächtigen An- und Umbauten oder Veränderungen am Gerät vornehmen. Dies gilt In dieser Betriebs anleitung sind alle Stellen, die die auch für den Einbau und die Einstellung von Sicherheit von Personen betreffen mit diesem Zeichen Sicherheitseinrichtungen sowie für das Schweißen versehen. - Seite 44 AnhAng -A SicherheitShinWeiSe 9.) Vor der Inbetriebnahme c. Im Bereich des Dreipunktgestänges besteht Verletzungsgefahr durch Quetsch- und Scherstellen! a. Vor Arbeitsbeginn hat sich der Betreiber mit allen d. Bei Betätigung der Außenbedienung für den Betätigungs einrichtungen, sowie mit der Funktion Dreipunktanbau nicht zwischen Traktor und Gerät treten! vertraut zu machen.
-
Seite 45: Anpassen Der Gelenkwelle
Gelenkwelle Anhang - B Anpassen der Gelenkwelle Sicherungskette - Gelenkwellenschutzrohr mit Ketten gegen mitdrehen sichern. HINWEIS Auf ausreichenden Schwenk bereich der Gelenkwelle Sachschaden - durch minderwertige Ersatzteile achten! - Sicherungskette so ablängen, dass sie sich nicht um • Verwenden Sie nur die angegebene bzw. die Gelenkwelle wickeln kann. -
Seite 46: Reibkupplung
Gelenkwelle Anhang - B Wichtig bei Gelenkwellen mit - Vor jeder Inbetriebnahme und alle 100 Betriebsstunden mit Markenfett abschmieren. Reibkupplung - Vor jeder längeren Stillstandzeit Gelenkwelle säubern und abschmieren Bei Überlastung und kurzzeitigen Drehmomentspitzen wird das Drehmoment begrenzt und während der Schlupfzeit Im Winterbetrieb sind die Schutzrohre zu fetten, um ein gleichmäßig übertragen. -
Seite 47: Schmierplan
Schmierplan alle X Betriebsstunden 40 F alle 40 Fuhren 80 F alle 80 Fuhren 1 x jährlich alle 100 Hektar 100 ha Bei Bedarf FETT FETT Öl Anzahl der Schmiernippel Anzahl der Schmiernippel (III), (IV) Siehe Anhang "Betriebsstoffe" Liter Variante Siehe Anleitung des Herstellers Umdrehungen pro Minute Messstab immer bis zum Anschlag einschrauben... -
Seite 48: Novacat 222
FETT NOVACAT 222 NOVACAT 262 NOVACAT 302 NOVACAT 352 150 mm 1900 Schmierplan_3741 - 43 -... -
Seite 49: Betriebsstoffe
- 44 - 1400_DE-BETRIEBSSTOFFE... - Seite 50 - 45 - 1400_DE-BETRIEBSSTOFFE...
- Seite 51 - 46 - 1400_DE-BETRIEBSSTOFFE...
-
Seite 52: Anbauvarianten
anhang Anbauvarianten Pos. B (RA = 2000 bis 2600 mm). Der Abstand zwischen Mähscheibe und Traktorreifen soll möglichst knapp sein (X1). Pos. B Pos. A 122-02-43 1900 mm Die Konsole und die Unterlenkerbolzen entsprechend dem verwendeten Traktor montieren. 3. Die Unterlenkerbolzen (50, 51) entsprechend montieren. Anpassen an den Traktor Beispiel 1: 1. -
Seite 53: Einbau
taper ScheiBe Montageanleitung für Taper Spannbuchsen Einbau 1. Alle blanken Oberflächen wie Bohrung und Kegelmantel der Taper Spannbuchse sowie die kegelige Bohrung der Scheibe säubern und entfetten. 2. Taper Spannbuchse in die Nabe einsetzen und alle Anschlußbohrungen zur Deckung bringen (halbe Gewindebohrungen müssen jeweils halben glatten Bohrungen gegenüberstehen). -
Seite 54: Gesetzesvorschriften Für Anbaugeräte
Gesetzesvorschriften für Anbaugeräte, die bei Straßenfahrt vom Anhang - C Zugahrzeug getragen werden, wie z.B. Pflüge, Eggen, Frontlader, alle Dreipunktgeräte usw. Nr. 218 Merkblatt für Anbaugeräte Bauartgenehmigung und Prüfzeichen für Fahrzeug- Bonn, den 27. November 2009 teile (§ 22a StVZO) S 33/7347.6/20-08 Für Anbaugeräte besteht keine Bauartgenehmi- Das Merkblatt für Anbaugeräte vom 25.03.1999, VkBI. -
Seite 55: Beurteilung Und Auflagen
4.8.1 Beim Anbringen von Anbaugeräten sind dieVor- 4.10.1.1.4 Können die Kriterien nach 4.10.1.1.2 und 4.10.1.1.3 schriften über die zulässigen Abmessungen zu nicht eingehalten werden, ist der Betrieb auf öffent- beachten. Werden die nach § 32 StVZO höchst- lichen Straßen als Kraftfahrzeug in der vorgestellten zulässigen Abmessungen überschritten, ist eine Kombination nicht zulässig. -
Seite 56: In Der Transportsteilung Muss Die Anhängekupplung
Das Mitführen eines Starrdeichselanhängers 4.15.3.2 Bei Leuchten darf der höchste Punkt der leuchten- ist nur zulässig, wenn das Gesamtgewicht den Fläche nicht mehr als 1500 mm, bei Rück- des Anhängers das Gesamtgewicht des strahlern nicht mehr als 900 mm über der Fahrbahn ziehenden Fahrzeugs nicht übersteigt und liegen. -
Seite 57: Der Am Weitesten Vorn Angebrachte Rückstrahler
4.15.7.1 Der am weitesten vorn angebrachte Rückstrahler 4.15.8 Fahrzeuge über 6 m Länge müssen an den Längs- darf höchstens 3 m vom vordersten Punkt des seiten mit nach der Seite wirkenden Seitenmar- Fahrzeugs angeordnet sein4). Mindestens je ein kierungsleuchten nach der Richtlinie 76/756/EWG Rückstrahler muss im mittleren Drittel des Fahr- ausgerüstet sein. -
Seite 58: Wichtige Zusatzinformation Für Ihre Sicherheit
Wichtige ZusatZinformation für ihre sicherheit Kombination von Traktor und Anbaugerät GEFAHR Lebensgefahr oder Sachschaden - durch Überbelastung des Schleppers oder Fehlbalastierung des Schleppers. • Stellen sie sicher, dass durch den Anbau des Gerätes (im Front- und Heck-Dreipunktgestänge) nicht das maximal zulässige Gesamtgewicht des Schleppers, die Achslasten oder die Tragfähigkeit der Reifen überschritten werden. - Seite 59 Wichtige ZusatZinformation für ihre sicherheit BERECHNUNG DER TATSÄCHLICHEN VORDERACHSLAST T V tat (Wird mit dem Frontanbaugerät (G ) die erforderliche Mindestballastierung Front (G ) nicht erreicht, muß das Gewicht des Frontanbaugerätes V min auf das Gewicht der Mindestballastierung Front erhöht werden!) Tragen Sie die berechnete tatsächliche und die inder Betriebsanleitung des Traktors angegebene zulässige Vorderachslast in die Tabelle ein.
-
Seite 60: Eg-Konformitätserklärung
EG-Konformitätserklärung Originalkonformitätserklärung Firmenbezeichnung und Anschrift des Herstellers: PÖTTINGER Landtechnik GmbH Industriegelände 1 AT - 4710 Grieskirchen Maschine (auswechselbare Ausrüstung): Novadisc 222 Mähwerk 3525 Type 3741 3742 3743 3744 Serialnummer Der Hersteller erklärt ausdrücklich, dass die Maschine allen einschlägigen Bestimmungen folgender Richtlinie entspricht: Maschinen 2006/42/EG Zusätzlich wird die Übereinstimmung mit folgenden anderen Richtlinien und/oder... - Seite 61 Im Zuge der technischen Weiterentwicklung arbeitet die PÖTTINGER Landtechnik GmbH ständig an der Verbesserung ihrer Produkte. Änderungen gegenüber den Abbildungen und Beschreibungen dieser Betriebsanleitung müssen wir uns darum vorbehalten, ein Anspruch auf Änderungen an bereits ausgelieferten Maschinen kann daraus nicht abgeleitet werden.
- Seite 62 PÖTTINGER Landtechnik GmbH Industriegelände 1 A-4710 Grieskirchen Telefon: +43 7248 600-0 Telefax: +43 7248 600-2513 e-Mail: info@poettinger.at Internet: http://www.poettinger.at PÖTTINGER Deutschland GmbH Verkaufs- und Servicecenter Hörstel Gutenbergstraße 21 D-48477 Hörstel Telefon: +49(0)5459/80570 - 0 e-Mail: hoerstel@poettinger.at PÖTTINGER Deutschland GmbH Servicecenter Deutschland Landsberg Justus-von-Liebig-Str.
