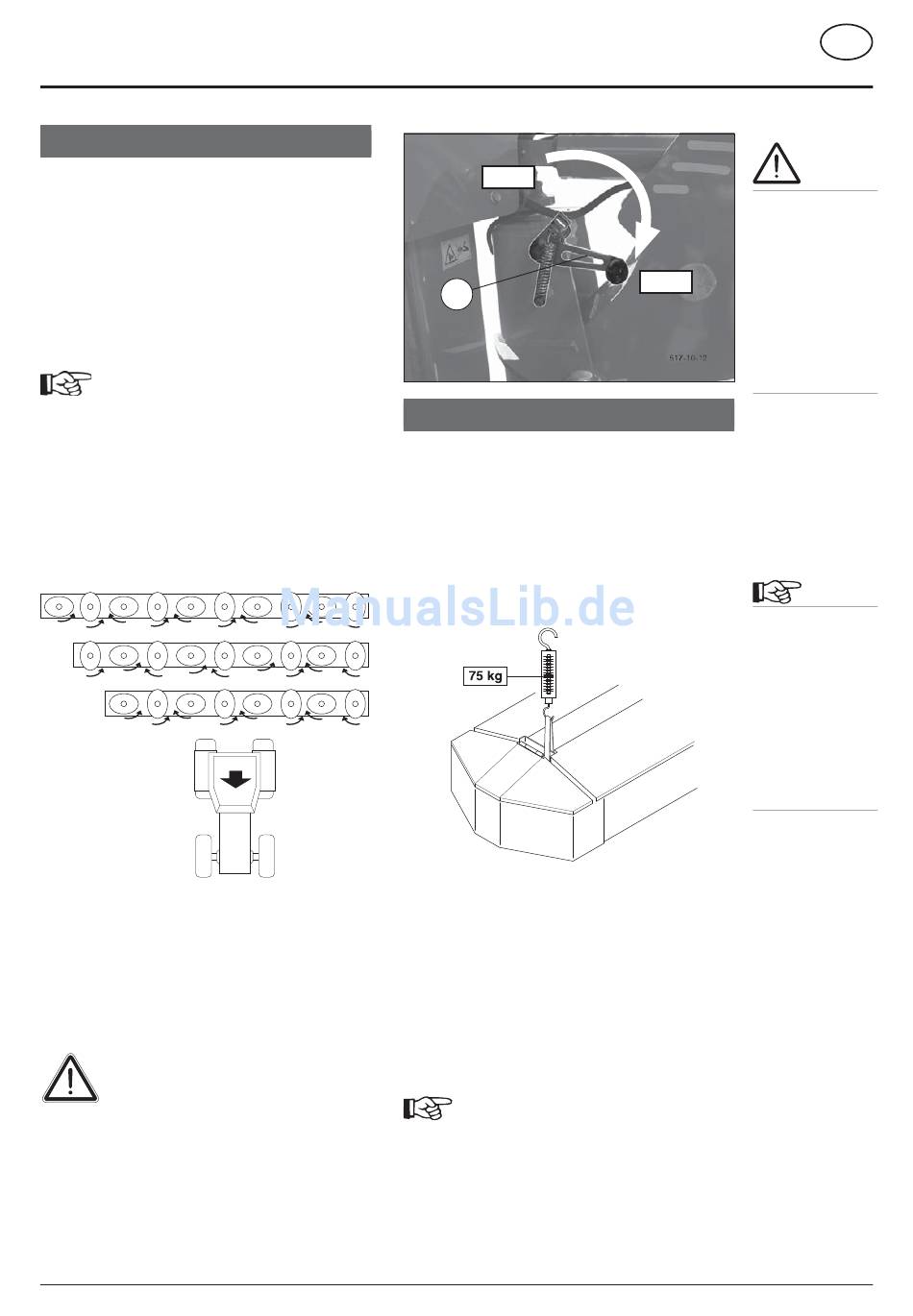

Probelauf durchführen
Hubhöhe einstellen
- den Scheibenmäher mit dem Hubwerk soweit anheben,
bis die Gelenkwelle waagrecht liegt.
Zapfwellendrehzahl einstellen
- am Schlepper die passende Zapfwellendrehzahl
einstellen.
Hinweis:
Ein Abziehbild, welches neben dem
Getriebe angebracht ist, gibt Auskunft
für welche Drehzahl der Scheibenmäher
ausgelegt ist

Drehrichtung kontrollieren

- die Drehrichtung der Zapfwelle ist passend, wenn sich
von vorne gesehen die äußeren Mähscheiben nach
innen drehen
Sicherheitsklappe ausschwenken
- vor dem Anheben in Feldtransportstellung ist die
Sicherheitsklappe (1) auszuschwenken
Achtung!
Die Sicherheitsklappe (1) darf nur ausge-
schwenkt werden, wenn sicher gestellt
ist, dass im Hydrauliksystem kein Druck
ansteht.
- Der Scheibenmäher ist ordnungsgemäß
an den Schlepper angebaut!
- Das Hydraulik-Steuergerät ist in Schwimm-
stellung geschaltet!
1300_D-ANBAU_3776
504-12-01
ANBAU AN DEN SCHLEPPER
Pos. A
1

Hydraulische Entlastung einstellen

Kontrolle der Entlastung
Die eingestellte hydraulische Entlastung des Mähbalkens
kann wie folgt kontrolliert werden
- mechanisch
durch Anheben des Mähbalkens auf einer Seite. Das
Gewicht sollte ungefähr bei 75 kg liegen
- Manometer
durch Ablesen des Anzeigewertes am Manometer
(Ein Anzeigewert von 100 bar wird empfohlen)
Einstellung der Entlastung
D e r hy d r a u l i s c h e Vo r s p a n n d r u c k w i r d ü b e r
ein einfachwirkendes Steuergerät eingestellt. Der
Vorspanndruck ist am Manometer abzulesen.
Hinweis:
Der Hydraulikanschluss für die hydraulische
Entlastung am Mäher ist mit einem
Absperrhahn ausgestattet.
Vor einer Änderung des Vorspanndruckes
ist dieser zu Öffnen und nach getaner Arbeit
wieder zu schließen!
- 11 -
Während des
Einstellvorganges
dürfen sich keine
Personen im
Maschinenbe-
Pos. B
reich aufhalten.
Die Mäheinheiten
können gering-
fügig nach vorne
schwenken.
Quetschgefahr!
Wartung der hydr.
Entlastung:
Vor dem Schmie-
ren der Zylinde-
raufhängungen
ist der Entla-
stungsdruck zu
reduzieren um
eine gleichmäßige
Schmierung zu
gewährleisten.
517-10-07
D
Achtung!
Hinweis:
