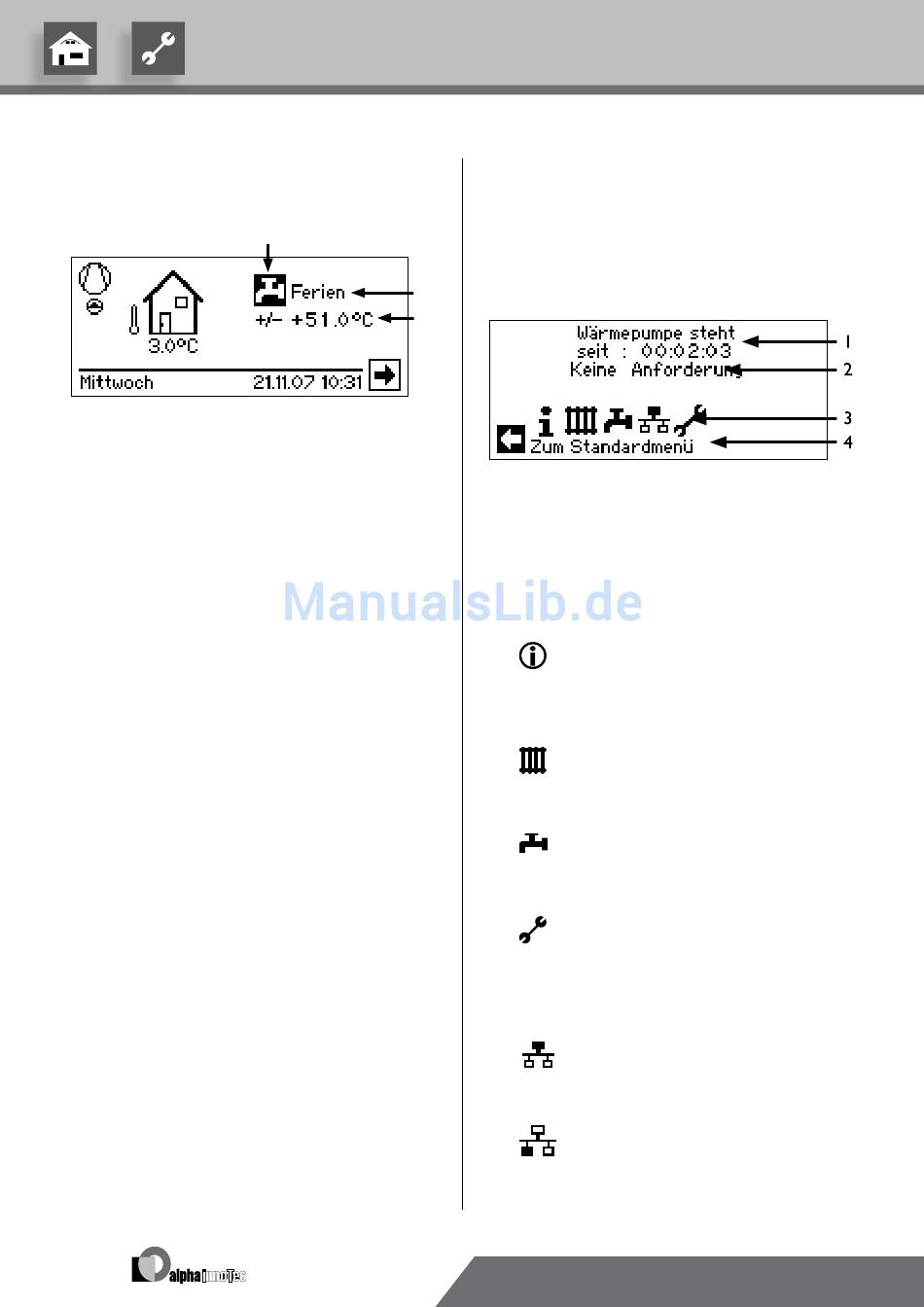

Der Standardbildschirm
„Warmwasser"
9 Symbol für Programmbereich „Warmwasser"
Zeigt, dass im Standardbildschirm Warmwasserfunkti-
onen gesteuert werden.
10 aktuelle Betriebsart der
Warmwasserbereitung
Auto(matik), Ferien, ZWe, Aus oder Party.
11 Solltemperatur der Warmwasserbereitung
18
9
10
11
Der navigationsbildschirm
Der Navigationsbildschirm gibt eine übersicht über die
verschiedenen Programmbereiche des Heizungs- und
Wärmepumpenreglers.
BasIsanzeIge
1 Aktueller Betriebszustand der Wärmepumpe mit Zeit-
angabe
2 Ursache des aktuellen Betriebszustands oder Stö-
rungsmeldung
3 Symbole der Programmbereiche des Heizungs- und
Wärmepumpenreglers
Standardsymbole, die immer angezeigt werden, sind:
Symbol für Programmbereich „Information
und Schnelleinstellung"
Betriebsinformationen und Bedienung der
Anlage durch Nutzer/-innen
Für alle Bediener freigegeben
Symbol für Programmbereich „Heizung"
Programmbereich zur einstellung aller Parame-
ter für Heiz- und Mischkreis
Nur für Fachpersonal
Symbol für Programmbereich „Warmwasser"
Programmbereich zur einstellung aller Parame-
ter für Warmwasserbereitung
Nur für Fachpersonal
Symbol für Programmbereich „Service"
Programmbereich zur einstellung grundle-
gender Systemparameter
Nur für autorisiertes Servicepersonal
In teilen passwortgeschützter Bereich!
Symbol für Programmbereich „Parallelschal-
tung Master". Verbindung bis zu 4 Wärmepum-
pen miteinander.
Nur für Fachpersonal.
Symbol für Programmbereich „Parallelschal-
tung Slave". Nur für Fachpersonal.
4 Information zum angesteuerten Symbol.
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
© ait-deutschland GmbH
