2.0
InstallatIon des wandreglers luxtronIk 2.0
achTunG
Die folgenden Anweisungen gelten nur für den
Wandregler luxtronik 2.0. Prüfen Sie daher
vor jedem weiteren Schritt, welche Version des
Wandreglers Ihnen vorliegt.
Sollte Ihnen die Version luxtronik 2.1 vorliegen,
ignorieren Sie diesen Abschnitt und gehen Sie zum
Abschnitt „Installation des Wandreglers luxtronik
2.1" ab Seite 12.

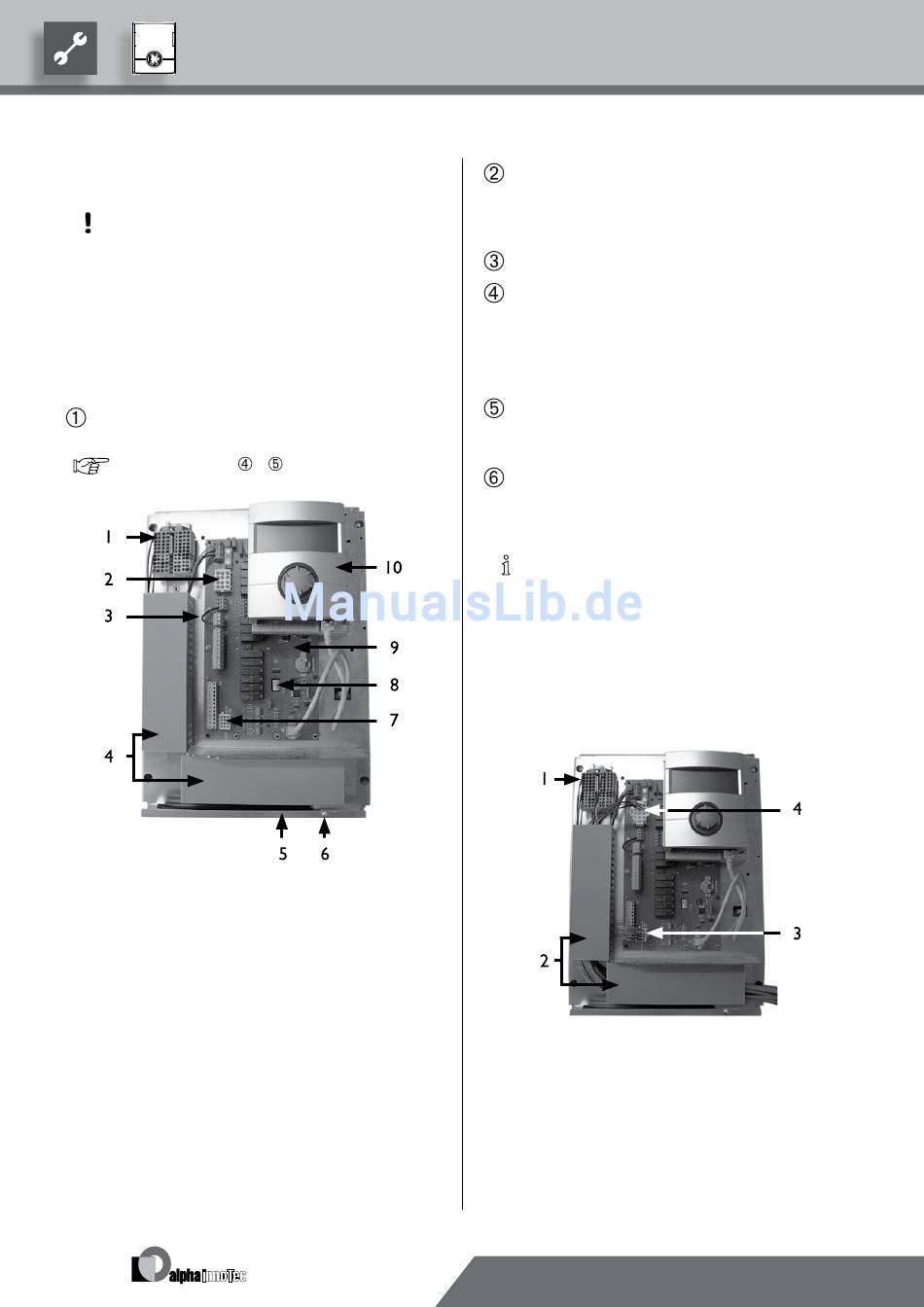

Falls noch nicht geschehen: Gehäuseabdeckung des
Heizungs- und Wärmepumpenreglers abnehmen...
Seite 8, Anweisung
1 Klemmenblock für 1~/N/Pe/230 V
Spannungsversorgung
2 Anschluss für 230 V Steuerleitung zur Wärme-
pumpe (Buchse X1)
3 eVU-Brücke (muss bei Anschluss eines potential-
freien Kontaktes entfernt werden)
4 Kabelkanäle mit Abdeckungen
5 Kabeleinführung mit Klappbügel
6 Befestigungsschraube des Klappbügels
7 Anschluss für Fühlerleitung zur Wärmepumpe
(Buchse X5)
8 Steckplatz für optionale erweiterungsplatine
„comfort"
9 Steuerplatine des Heizungs- und
Wärmepumpenreglers
10 Bedienteil
10
10
–
Befestigungsschraube des Klappbügels der Kabeleinfüh-
rung lösen und Klappbügel nach unten ziehen, bis ein
Wegklappen nach oben möglich ist. Klappbügel seitlich
nach oben wegklappen...
Abdeckungen der Kabelkanäle abziehen...
Stecker der 230 V Steuerleitung, die zur Wärmepumpe
führt, in die Buchse X1 einstecken.
Anschliessend Steuerleitung durch die Kabelkanäle
nach unten und durch die Kabeleinführung nach aussen
führen...
Stecker der Fühlerleitung in die Buchse X5 einstecken.
Fühlerleitung durch die Kabelkanäle nach unten und
durch die Kabeleinführung nach aussen führen...
leitung
für
230 V
Klemmenblock für Spannungsversorgung anklem-
men...
hinWeiS
Interne Sicherung 6,3At.
Klemmenblock hat Federzugklemmen bis maximal
2,5 mm
.
2
Kabelmantel so abisolieren, dass das Mantelende
zwischen Dichtlippe und Kabelkanal zu liegen
kommt.
Basisverdrahtung:
1 Angeschlossene 1~/N/Pe/230 V
Spannungsversorgung
2 leitungsverlegung in den Kabelkanälen
3 Angeschlossene Fühlerleitung zur Wärmepumpe
4 Angeschlossene 230 V Steuerleitung zur Wärme-
pumpe
technische änderungen vorbehalten.
Technische Änderungen vorbehalten.
83052300eDe – Originalbetriebsanleitung
83052300eDE – Originalbetriebsanleitung
Spannungsversorgung
am
© ait-deutschland GmbH
© ait-deutschland GmbH
