hinWeiS
Dübel und Schrauben zur Befestigung des Aussen-
fühlers gehören nicht zum lieferumfang.
Kabelverschraubung vom Gehäuse des Aussenfühlers
lösen, 2-adriges Kabel (Querschnitt ≤ 1,5 mm² pro
Ader, Kabellänge ≤ 50 m) durch die Kabelverschrau-
bung in das Gehäuse führen ...
Kabel anklemmen, Kabelverschraubung festziehen und
Gehäuse des Aussenfühlers schliessen.
warmwasserfühler
Der Warmwasserfühler ist optionales Zubehör und nur bei
separatem Warmwasserspeicher funktionsnotwendig. Sie
dürfen ausschliesslich Warmwasserfühler einsetzen, die vom
Hersteller der Wärmepumpe zugelassen sind.
achTunG
Warmwasserspeicher muss befüllt sein, bevor der
Anschluss des Warmwasserfühlers an den Hei-
zungs- und Wärmepumpenregler erfolgt.

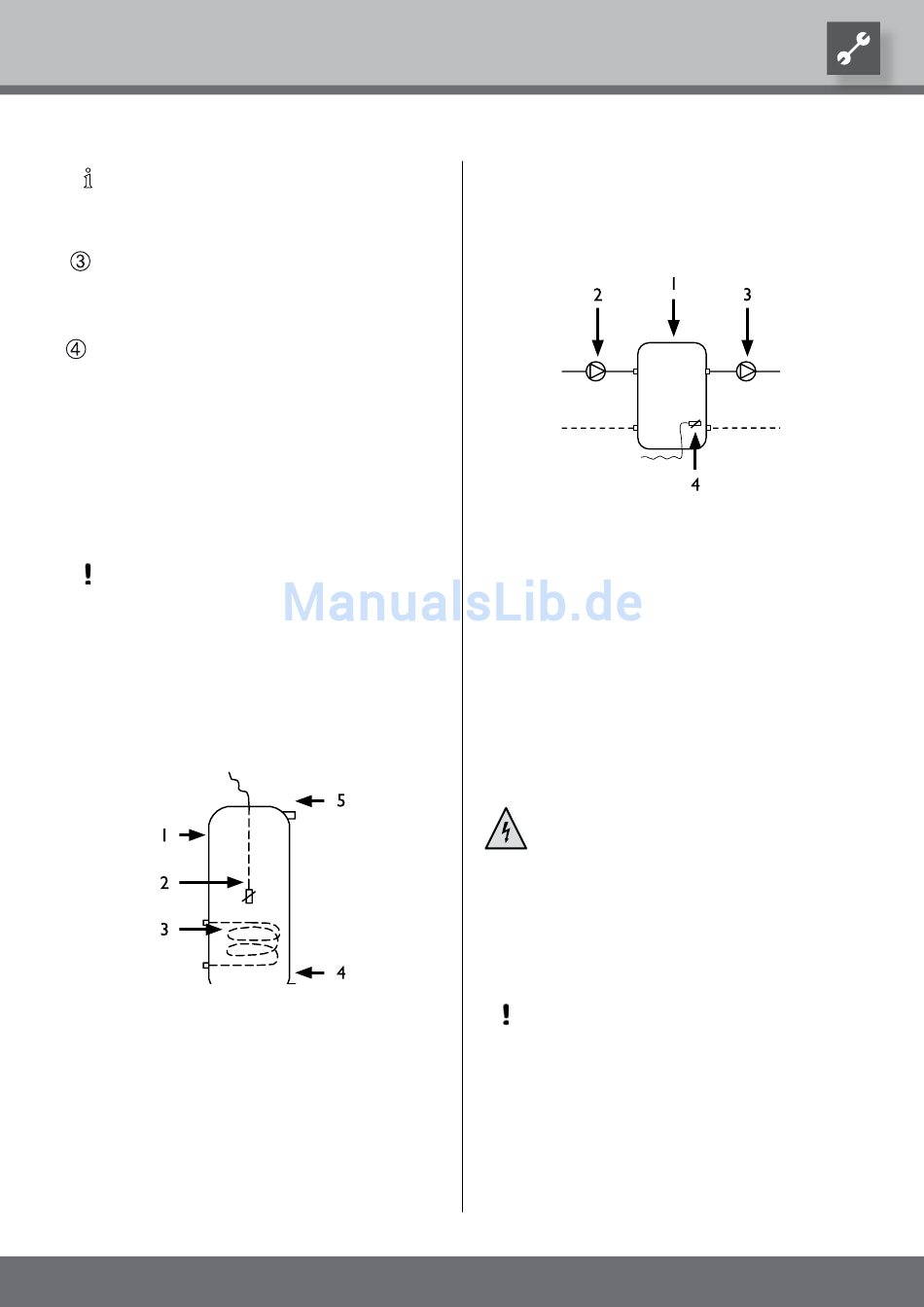

Soweit werksseitig nicht schon vorbereitet, Warmwasserfüh-
ler (Ø = 6 mm) auf halber Höhe des Warmwasserspeichers
montieren – in jedem Fall jedoch oberhalb des internen
Wärmetauschers des Warmwasserspeichers.
1 Warmwasserspeicher
2 Warmwasserfühler (Ø = 6 mm)
3 Wärmetauscher
4 Anschluss Kaltwasser
5 Anschluss Warmwasser
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
externer rücklauffühler
Der externe rücklauffühler (optionales Zubehör) ist bei
hydraulischer einbindung eines trennspeichers (Multifunk-
tionsspeicher, ...) funktionsnotwendig. er muss wie folgt
installiert werden:
1 trenn- bzw. Multifunktionsspeicher
2 Umwälzpumpe in den trennspeicher
3 Umwälzpumpe aus dem trennspeicher
4 externer rücklauffühler (Ø = 6mm)
ZUP ladekreis Wärmepumpe
HUP entladekreis Heizkreis
Vom trennspeicher kommenden rücklauffühler an die Pla-
tine des Heizungs- und Wärmepumpenreglers klemmen.

Demontage

ausBau der pufferBatterIe

© ait-deutschland GmbH
ZUP
TRLext
(Wärmepumpenkreis)
(Heizkreis)
Gefahr!
Lebensgefahr durch elektrischen Strom!
elektrische arbeiten sind ausschliesslich qua‑
lifiziertem elektrofachpersonal vorbehalten.
Vor dem Öffnen des Gerätes die anlage
spannungsfrei
schalten
Wiedereinschalten sichern!
achTunG
Vor
der Verschrottung
Wärmepumpenreglers
die
der Grundplatine entfernen. Die Batterie kann
mit einem Schraubenzieher aus dem Halter ent-
fernt werden. Batterie und elektronische Bauteile
umweltgerecht entsorgen.
HUP
und
gegen
des
Heizungs-
und
Pufferbatterie
auf
15
