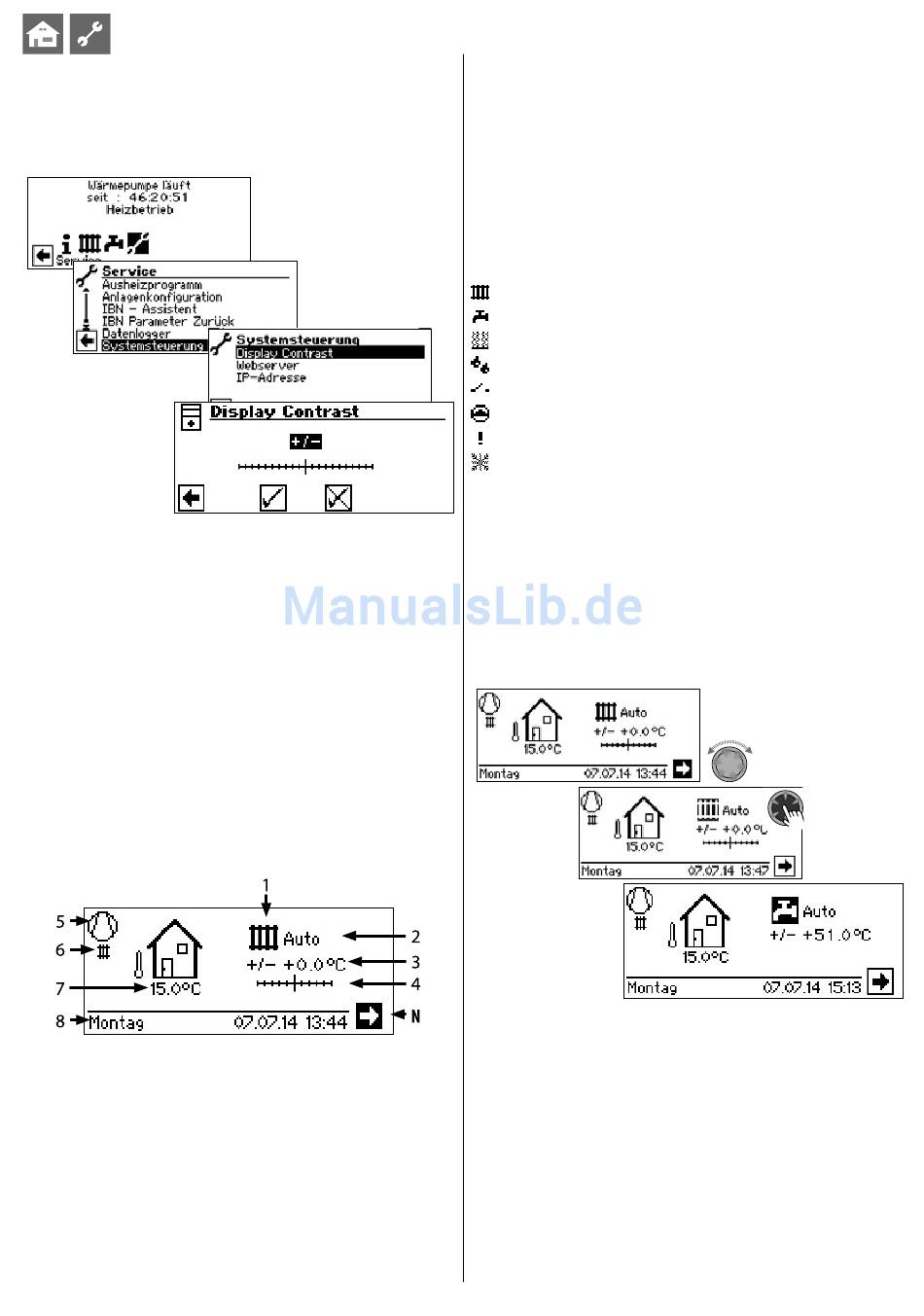

KONTRAST DER ANZEIGE DES BILDSCHIRMS
EINSTELLEN
Sie haben die Möglichkeit, den Kontrast der Anzeige des Bedien-
teils nach Ihren Bedürfnissen einzustellen.
Durch Drehen des „Dreh-Druck-Knopfes" den Kontrast anpassen
MENÜANZEIGE
Die Menüstruktur ist so aufgebaut, dass Menüpunkte, welche für
die Anlage bzw. den Maschinentyp nicht relevant sind, ausgeblen-
det werden. Das bedeutet, dass die Anzeige am Regler von den
Darstellungen in dieser Betriebsanleitung abweichen können.
Der Standardbildschirm
Der Standardbildschirm (= Standard-Menü) dient zur schnellen
Information über die ausgewählte Betriebsart. Zudem können Sie
hier schnell und bequem Grundeinstellungen einstellen.
STANDARDBILDSCHIRM „HEIZUNG"
1 Symbol für Programmbereich „Heizung"
Das Symbol für die Heizung zeigt an, dass die nebenstehenden Anzeigen und Einstell-
möglichkeiten allein für die Heizung relevant sind. Durch Druck auf dieses Symbol kön-
nen Sie jedoch zwischen den verschiedenen Bereitungsarten der Wärmepumpe um-
schalten. So können auch z.B. Symbole für die Trinkwarmwasserbereitung, Kühlung
oder die Schwimmbadbereitung angezeigt werden. Abhängig von Ihrer Heizungsanlage
und den daran angeschlossenen Verbrauchern.
2 Aktuelle Betriebsart der Heizung
Auto, Party, Ferien, ZWE oder Aus.
3 Digitale Temperaturanzeige
8
Zeigt, wieweit die gewünschte Heizwasser-Rücklauftemperatur von jener der einge-
stellten Heizkurve abweichen soll.
Maximalwert der möglichen Abweichung: ± 5 °C
4 Temperaturskala
Zeigt grafisch, wieweit die gewünschte Heizwasser-Rücklauftemperatur von jener der
eingestellten Heizkurve abweichen soll.
Maximalwert der möglichen Abweichung: ± 5 °C
5 Verdichter
Das Verdichter-Symbol dreht sich solange der Verdichter läuft.
6 Aktueller Betriebszustand
Heizung
Trinkwarmwasser
Ausheizprogram
Abtauen
EVU
Pumpenvorlauf
Fehler
Kühlung
7 Aktuelle Außentemperatur
8 Datum und Uhrzeit
N Navigationspfeil
hier: Wechsel zum Navigationsbildschirm
WECHSEL ZUM STANDARDBILDSCHIRM
„TRINKWARMWASSER"
83055200bDE – Originalbetriebsanleitung (2.0/2.1) – Technische Änderungen vorbehalten.
© ait-deutschland GmbH
