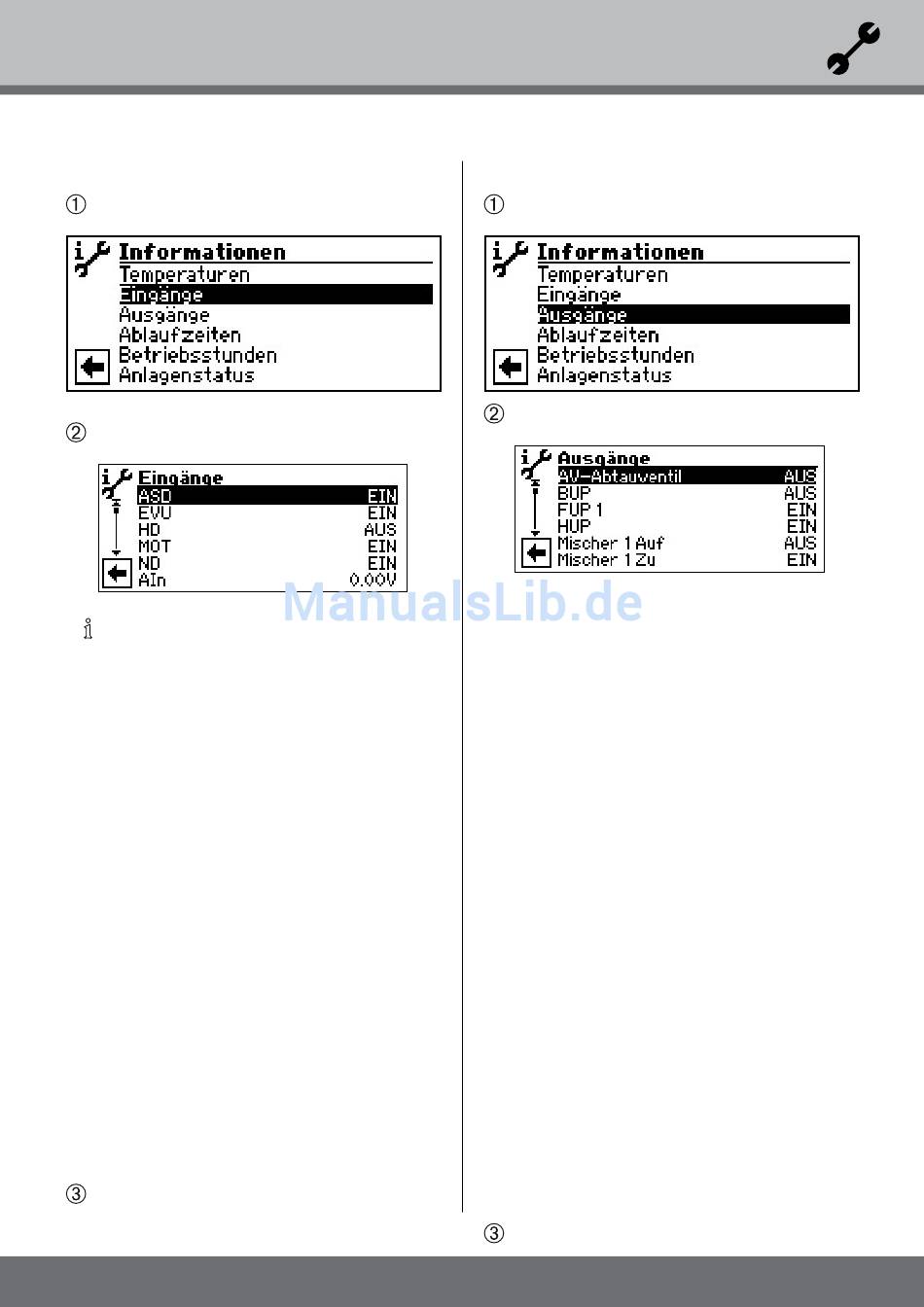

eIngänge aBrufen
Im Menü „Service Informationen" das Menüfeld „ein-
gänge" ansteuern und auswählen...
Der Bildschirm wechselt in das Menü „Service Informa-
tionen eingänge"...
hinWeiS
Das Menü gibt Aufschluss darüber, ob die Digitalein-
gänge der Steuerung eingeschaltet oder ausgeschal-
tet sind.
ASD
Abtau, Soledruck, Durchfluss
Je nach Gerätetyp kann der eingang verschiedene
Funktionen erfüllen:
Bei L/W-Geräten
Bei LWD, S/W- und W/W-Geräten mit werksseitig ange-
schlossenem Durchflussschalter:
Bei S/W-Geräten ohne werksseitig angeschlossenen
Durchflussschalter kann hier ein Soledruckpressostat
angeschlossen werden:
WWt
Warmwasserthermostat
ein = Warmwasseranforderung
eVU
Sperrzeit vom eVU
Aus = Sperrzeit
HD
Hochdruckpressostat
Aus = Druck in Ordnung
MOt
Motorschutz
ein = Motorschutz in Ordnung
ND
Niederdruckpressostat
ein = Druck in Ordnung
Pex
Anschluss einer Fremdstromanode
(bei einigen Geräten möglich)
rückkehr zum Menü „Service Informationen".
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
Abtau-ende-Pressostat:
ein = Abtauung wird beendet.
ein = Durchfluss in Ordnung.
ein = Soledruck ausreichend.
© ait-deutschland GmbH
ausgänge aBrufen
Im Menü „Service Informationen" das Menüfeld „Aus-
gänge" ansteuern und auswählen...
Der Bildschirm wechselt in das Menü „Service Informa-
tionen Ausgänge"...
AV-Abtauventil
Ventil- / Kreislaufumkehr
eIN = Abtaubetrieb beziehungs-
weise Kreislaufumkehr aktiv
BUP
Warmwasserumwälzpumpe
FUP 1
Fussbodenheizungsumwälzpumpe
HUP
Heizungsumwälzpumpe
Mischer 1 Auf
Mischer 1 fährt auf
ein = fährt auf / Aus = keine Ansteue-
rung
Mischer 1 Zu
Mischer 1 fährt zu
ein = fährt zu / Aus = keine Ansteue-
rung
Ventilation
Ventilation des Wärmepumpen-
Gehäuses bei bestimmten
l/W-Geräten.
Bei l/W-Grossgeräten (codierung
„l2G") 2. Stufe des Ventilators
Ventil.- BOSUP
Ventilator, Brunnen- oder
Soleumwälzpumpe
Verdichter 1
Verdichter 1 in Wärmepumpe
Verdichter 2
Verdichter 2 in Wärmepumpe
ZIP
Zirkulationspumpe
ZUP
Zusatzumwälzpumpe
ZWe 1
Zweiter Wärmeerzeuger 1
ZWe 2 - SSt
Zweiter Wärmeerzeuger 2 -
Sammelstörung (Funktion
Sammelstörung: Dauer-eIN bei
Störung, taktet 1x pro Sekunde,
wenn automatischer reSet)
Steuersignal UWP leistung Umwälzpumpe in %
Ventilatordrehzahl aktuelle Drehzahl des Ventilators
der Wärmepumpe
Verdichterdrehzahl aktuelle Drehzahl des Verdichters
der Wärmepumpe
rückkehr zum Menü „Service Informationen".
