Wird der „Dreh-Druck-Knopf" 3 Sekunden lang
gedrückt, springt die Anzeige automatisch zum Naviga-
tionsbildschirm zurück.
Nach weiteren 7 Sekunden ohne Aktion springt das
Programm automatisch auf den Standardbildschirm
zurück.
fehlermeldungen
Kommt es zu einer Störung der Anlage, erscheint im Bild-
schirm eine entsprechende Fehlermeldung.
achTunG
Vor dem Quittieren einer Störung unbedingt die
Abschnitte
„Fehlerdiagnose / Fehlermeldungen"
und „Quittieren einer Störung" lesen.
Seite 72, Fehlerdiagnose / Fehlermeldungen, und
Seite 75, Quittieren einer Störung
D r ü c k e n (7 Sekunden lang) =
Fehlermeldung
Neustart der Wärmepumpenanlage (=
manuelles reset).
sprache der BIldschIrmanzeIge
Sie können festlegen, in welcher Sprache Menüs und texte
im Bildschirm anzeigt werden sollen.
Seite 55, Sprache der Bildschirmanzeige auswäh-
len
Die Sprachauswahl wird auch bei ersteinschaltung der Wär-
mepumpe angezeigt
menüanzeIge
Die Menüstruktur ist so aufgebaut, dass Menüpunkte,
welche für die Anlage bzw. den Maschinentyp nicht relevant
sind, ausgeblendet werden. Das bedeutet, dass die Anzeige
am regler von den Darstellungen in dieser Betriebsanleitung
abweichen können.
inbetriebnahme /
Ersteinschaltung
Seite 59
Technische Änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung

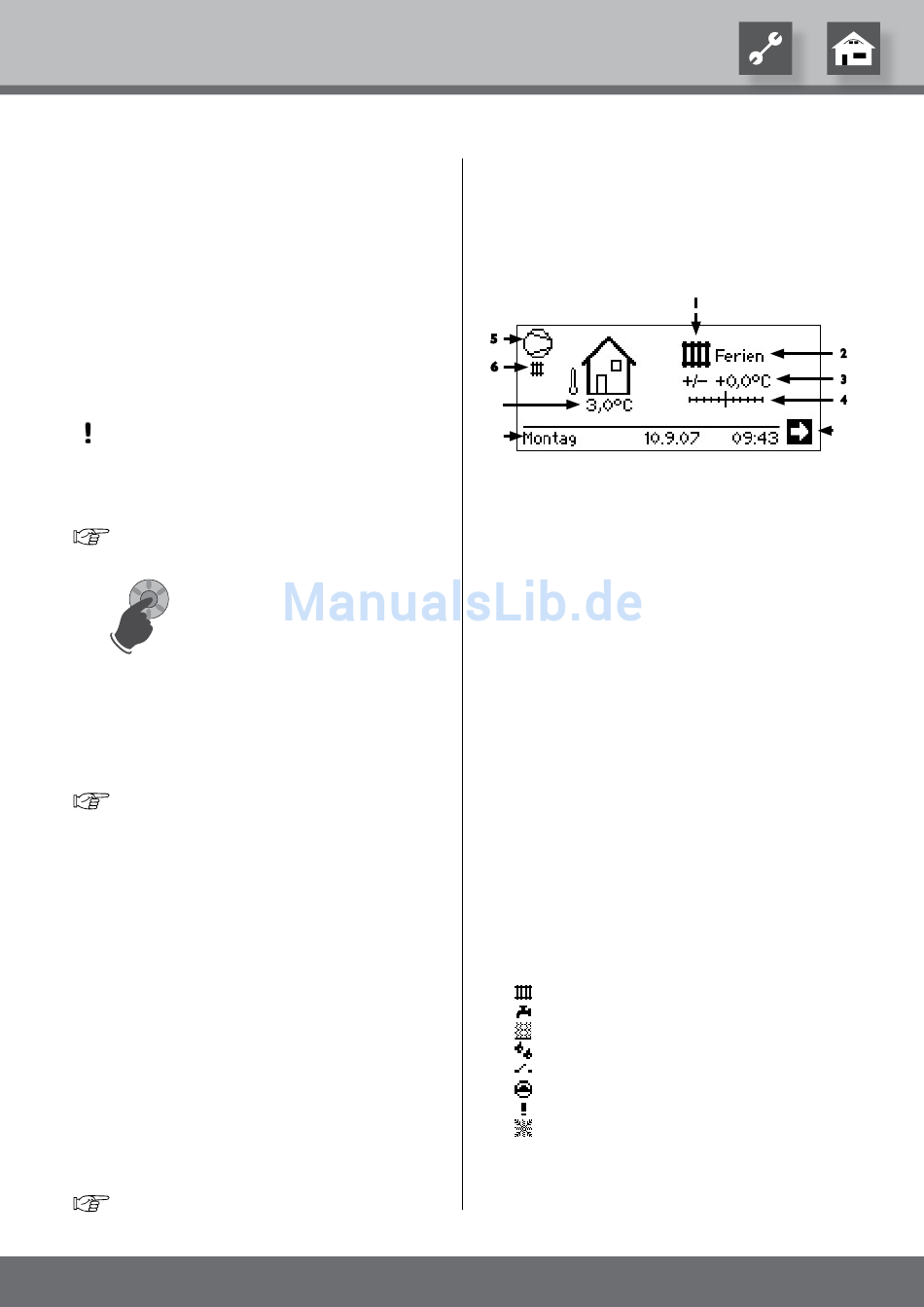

Der Standardbildschirm
Der Standardbildschirm (= Standard-Menü) dient zur
schnellen Information über die ausgewählte Betriebsart
der Heizung. Zudem können Sie hier schnell und bequem
Grundeinstellungen der Heizfunktion einstellen.
7
8
1 Symbol für Programmbereich „heizung"
quittieren
und
2 aktuelle Betriebsart der heizung
3 Digitale Temperaturanzeige
4 Temperaturskala
5 Verdichter
6 aktueller Betriebszustand
7 aktuelle aussentemperatur
8 Datum und uhrzeit
n navigationspfeil
© ait-deutschland GmbH
„Heizung"
Das Symbol für die Heizung zeigt an, dass die ne-
benstehenden Anzeigen und einstellmöglichkeiten
allein für die Heizung relevant sind. Durch Druck
auf dieses Symbol können Sie jedoch zwischen den
verschiedenen Bereitungsarten der Wärmepumpe
umschalten. So können auch z.B. Symbole für die
Warmwasserbereitung, Kühlung oder die Schwimm-
badbereitung angezeigt werden. Abhängig von Ihrer
Heizungsanlage und den daran angeschlossenen Ver-
brauchern.
Auto(matik), Ferien, ZWe, Aus oder Party.
Zeigt, wieweit die gewünschte Heizwasser-rücklauf-
temperatur von jener der eingestellten Heizkurve
abweichen soll.
Maximalwert der möglichen Abweichung: ± 5 °c
Zeigt grafisch, wieweit die gewünschte Heizwas-
ser-rücklauftemperatur von jener der eingestellten
Heizkurve abweichen soll.
Maximalwert der möglichen Abweichung: ± 5 °c
Das Verdichter-Symbol dreht sich solange der Verdich-
ter läuft.
Heizung
Warmwasser
Ausheizprogram
Abtau
eVU
Pumpenvorlauf
Fehler
Kühlung
hier: Wechsel zum Navigationsbildschirm
n
17
