eInstellen der heIzkurven des heIzkreIses

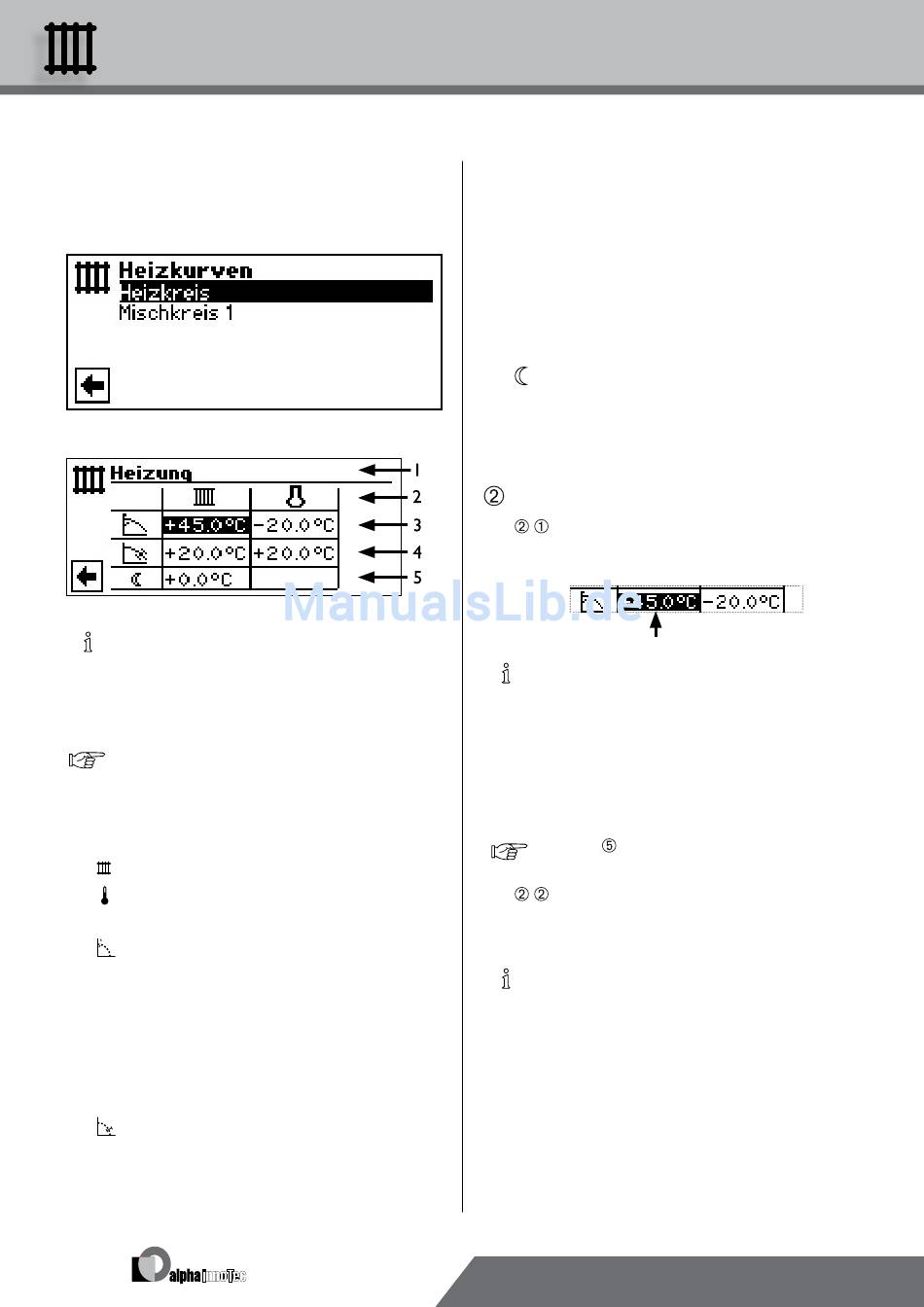

Der Bildschirm wechselt je nach Systemeinstellung (Misch-
kreis1 = „entlade") entweder zunächst in das Menü
„Heizung Heizkurven" ...
... oder unmittelbar in das Menü „Heizkurve Heizkreis":
hinWeiS
erscheint das Menü „Heizung Heizkurven", das
Menüfeld „Heizkreis" auswählen. Die Heizkurven
für den Heizkreis können programmiert werden,
sofern keine Festtemperatur eingestellt ist.
Seite 25, einstellen einer Festtemperatur
1 Symbol für Programmbereich „heizung" und
Menütitel
2 Spaltentitel der Tabelle
rücklauftemperatur Heizkreis
Bezugswert Aussentemperatur
3 Tabellenzeile „heizkurven‑endpunkt"
Symbol für „Heizkurven-endpunkt"
45 °c tabellenfeld „Heizkurven-endpunkt"
Beispielwert hier: 45 °c
-20 °c tabellenfeld „Bezugswert Aussentemperatur"
(= nicht veränderbare Programmvorgabe)
Abgebildetes Beispiel besagt, dass bei einer
Aussentemperatur von -20 °c die Heizwasser-
rücklauftemperatur 45 °c betragen soll.
4 Tabellenzeile „Parallelverschiebung"
Symbol für „Parallelverschiebung"
20 °c tabellenfeld „Parallelverschiebung".
Beispielwert hier: 20 °c (neutral)
20 °c tabellenfeld „Bezugswert Aussentemperatur"
22
Abgebildetes Beispiel besagt, dass der
Fusspunkt der Heizkurve 20 °c bei einer Aus-
sentemperatur von 20 °c betragen soll.
eine erhöhung des temperaturwertes im
tabellenfeld „Parallelverschiebung" auf
beispielsweise 22 °c bewirkt eine Parallelver-
schiebung der Heizkurve um 2 °c nach oben,
eine Senkung auf beispielsweise 18 °c eine
Parallelverschiebung der Heizkurve um 2 °c
nach unten.
5 Tabellenzeile „nachtabsenkung"
Symbol für Nachtbetrieb: Heizung ist abge-
senkt
-5 °c tabellenfeld „Differenztemperatur"
Abgebildetes Beispiel besagt, dass Heizung im
Nachtbetrieb um 5 °c im Vergleich zum tagbe-
trieb abgesenkt wird.
Heizkurven-endpunkt festlegen...
•
tabellenfeld „Heizkurven-endpunkt" auswählen...
hinWeiS
Der Heizkurven-endpunkt ist stets auf eine Aussen-
temperatur von -20 °c bezogen. Kommt die Wär-
mepumpe in einer Klimazone zum einsatz, in der
der Aussentemperaturwert von -20 °c nicht er-
reicht wird, müssen Sie den Heizkurven-endpunkt
mit der regionalen Normauslegungstemperatur ab-
gleichen.
Seite 24, Abgleich des Heizkurven-endpunkts
mit der regionalen Normauslegungstemperatur
•
rücklauf-temperaturwert im tabellenfeld „Heizkurven-
endpunkt" einstellen...
hinWeiS
Die temperaturwerte beziehen sich auf den rück-
lauf. Bei Vorlauftemperaturen müssen Sie die Sprei-
zung abziehen.
