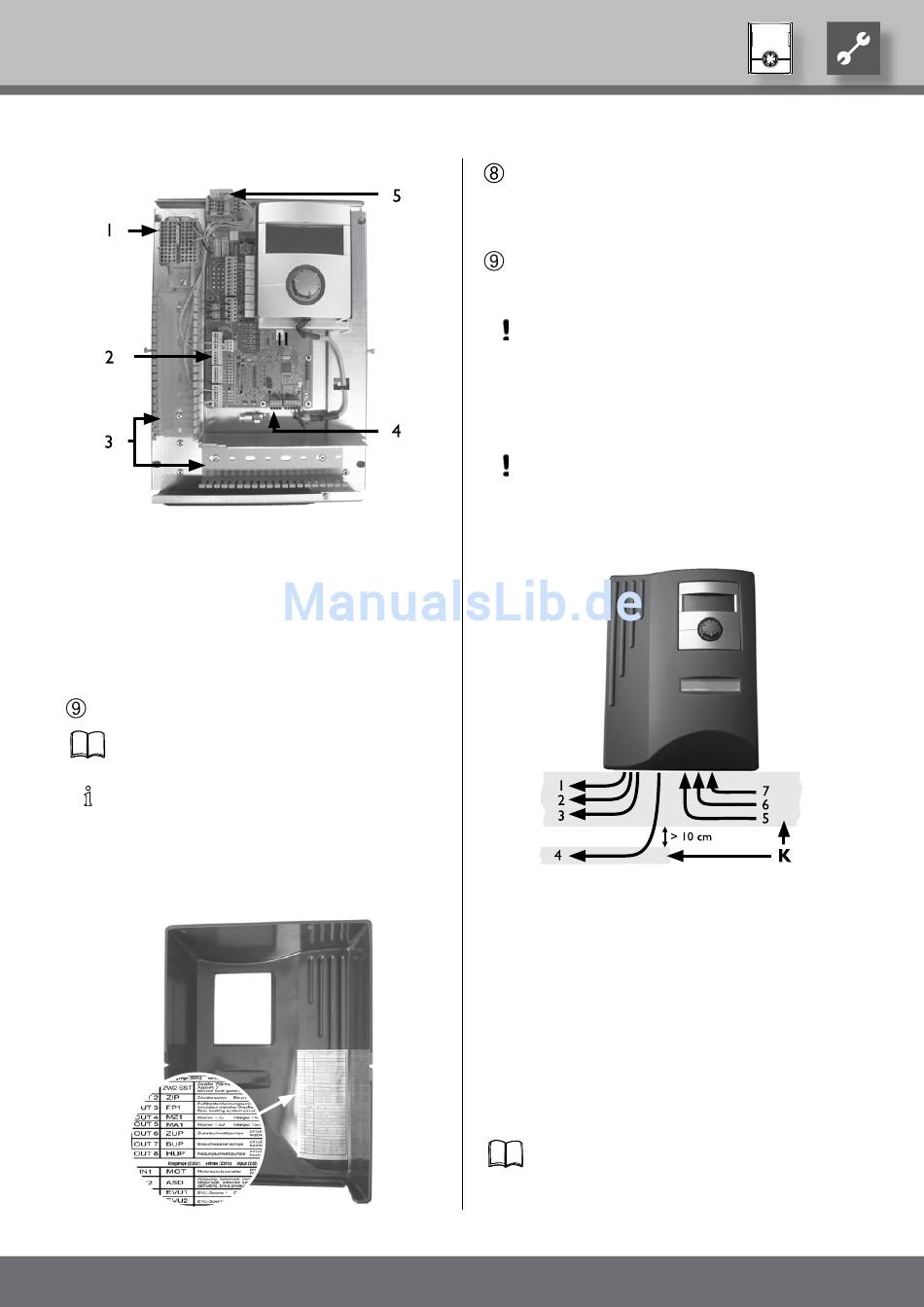

Basisverdrahtung:
1 Angeschlossene 1~/N/Pe/230 V
Spannungsversorgung für Wandregler und
Außengerät
2 Angeschlossener rücklauffühler trl (an Ntc8)
3 leitungsverlegung in den Kabelkanälen
4 Angeschlossene BUS-Kommunikationsleitung
5 Angeschlossenes PWM-Steuersignal für Umwälz-
pumpe
Gegebenenfalls weitere externe Kabel installieren...
Betriebsanleitung Ihres Gerätes, „Klemmenplan"
sowie „Stromlaufpläne" zu Ihrem Gerätetyp
hinWeiS
Die ein- und Ausgänge auf der Steuerplatine werden
durch den Klemmenplan des Gerätes zugeordnet.
Zusätzlich finden Sie die Zuordnung auf der Innen-
seite der Gehäuseabdeckung des Wandreglers.
Technische Änderungen vorbehalten.
technische änderungen vorbehalten.
83052300eDE – Originalbetriebsanleitung
83052300eDe – Originalbetriebsanleitung
Abdeckungen der Kabelkanäle aufstecken. Klapp-
bügel
zurückschwenken und unter die Befestigungsschraube
einrasten lassen. Befestigungsschraube fest anziehen...
Gehäuseabdeckung aufsetzen und seitliche Befesti-
gungsschrauben anziehen.
1 230 V Spannungsversorgung zum Außengerät
2 PWM-Steuersignal für Umwälzpumpe
3 weitere 230 V Ausgänge (Umwälzpumpen,
4 BUS-Kommunikationsleitung zum Außengerät
5 Fühlerzuleitungen inklusive rücklauffühler trl
6 weitere 230 V eingänge (eVU-Sperre, ...)
7 1~/N/Pe/230V Spannungsversorgung (zum
K Kabelkanäle
© ait-deutschland GmbH
© ait-deutschland GmbH
der
Kabeleinführung
achTunG
Alle leitungen, die Sie am Heizungs- und
Wärmepumpenregler anschliessen, ausserhalb des
Heizungs- und Wärmepumpenreglers in einem
Kabelkanal führen (zur Zugentlastung nötig; bauseits
zu stellen).
achTunG
BUS-Kommunikationsleitung benötigt Verlegeab-
stand von > 10 cm zu anderen leitungen. Daher
mit entsprechendem Abstand in einem eigenen
Kabelkanal verlegen.
Mischer, ...)
am rücklauf zur Wärmepumpe
Klemmenblock); Kabelquerschnitt max. 2,5 mm2,
interne Sicherung 6,3At
Installationsanweisungen hierzu in der Betriebsan-
leitung Ihrer Wärmepumpe.
