2.2 Grundlagen zu Zählen, Messen und Positionserfassung (TM Count, TM PosInput, Kompakt-CPU)
2.2.13.2 RS422-Zählsignale
Zählsignale von RS422-Inkrementalgebern
Der RS422-Inkrementalgeber liefert folgende Differenzsignale an das Technologiemodul:
● A und /A
● B und /B
● N und /N
Die Signalinformation bei RS422-Signalen ist in deren Differenzspannung jeweils zwischen
A und /A, B und /B bzw. N und /N kodiert. Die Signale A und B sind zueinander um 90°
phasenversetzt. Sie können auch Inkrementalgeber ohne Signal N anschließen.
Bei einem RS422-Inkrementalgeber werden zum Zählen die Signale A und B benutzt. Das
Signal N dient bei entsprechender Parametrierung zum Setzen des Zählers auf den
Startwert oder zum Speichern des aktuellen Zählwerts als Capture-Wert.

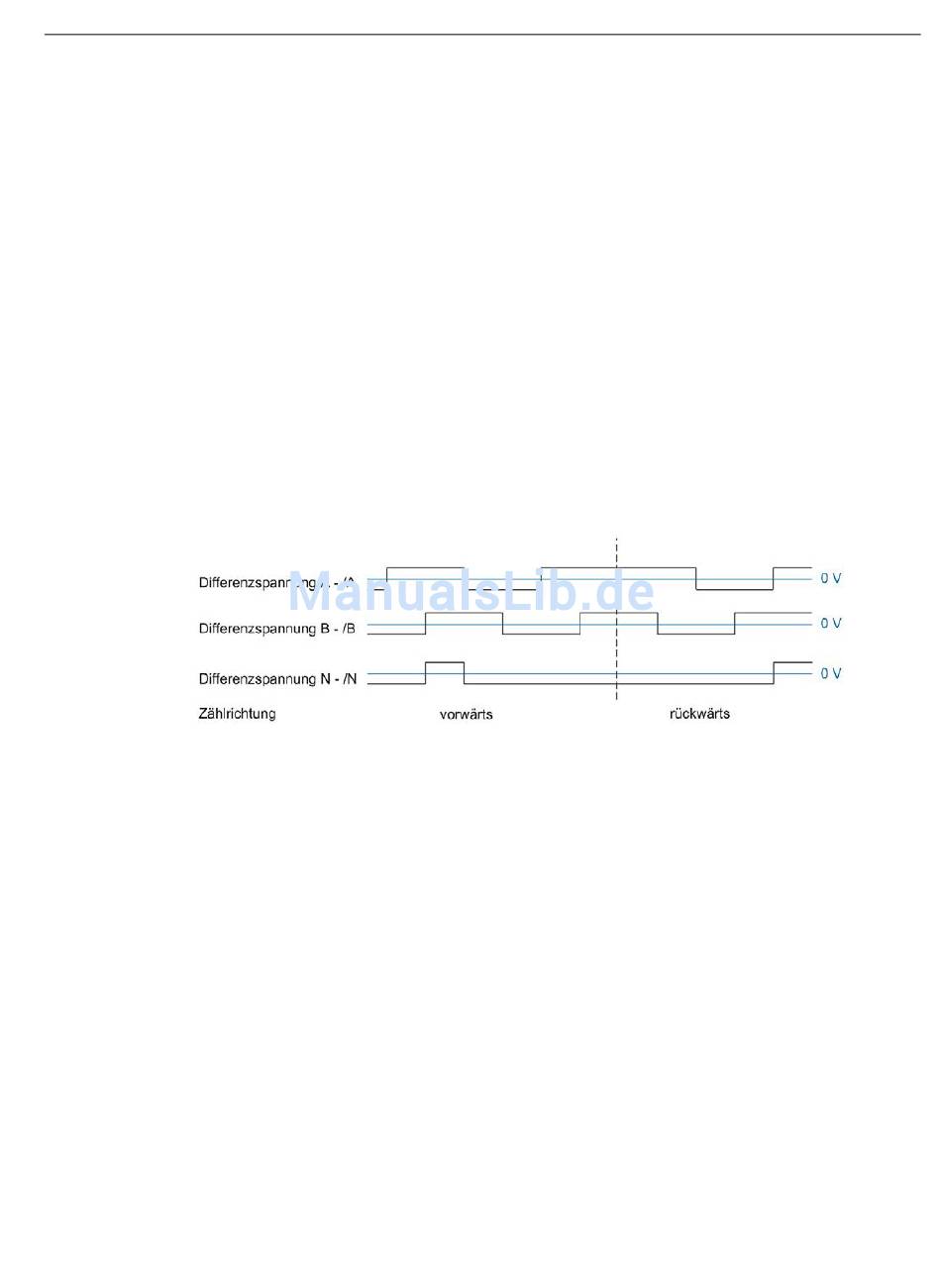

Das folgende Bild zeigt ein Beispiel für den zeitlichen Verlauf der Signale eines
RS422-Inkrementalgebers:
Das Technologiemodul erkennt die Zählrichtung an der Abfolge der Flanken an den
Signalen A und B. Sie können eine Invertierung der Zählrichtung festlegen.
