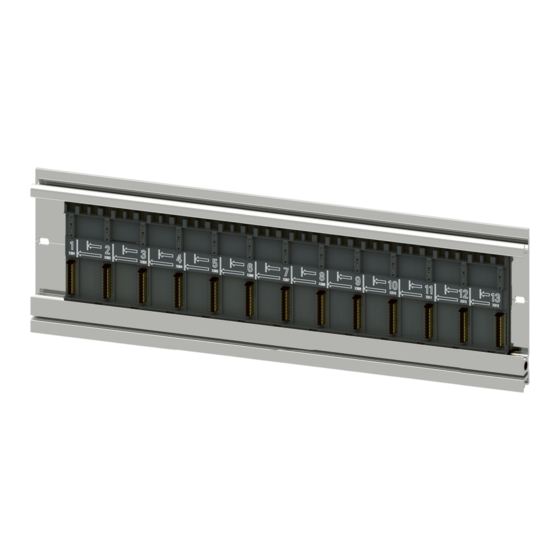

Aktiver rückwandbus st 1+12 slot, aktiver rückwandbus st 1+8 slot, aktiver rückwandbus st 1+4 slot
Vorschau ausblenden
Andere Handbücher für SIMATIC S7-1500:
- Funktionshandbuch (603 Seiten) ,
- Systemhandbuch (455 Seiten) ,
- Handbuch (212 Seiten)
Verwandte Anleitungen für Siemens SIMATIC S7-1500
Inhaltszusammenfassung für Siemens SIMATIC S7-1500
- Seite 1 Ausgabe 01/2024 GERÄTEHANDBUCH SIMATIC S7-1500 / S7-1500H / ET 200MP Aktiver Rückwandbus ST 1+12 Slot Aktiver Rückwandbus ST 1+8 Slot Aktiver Rückwandbus ST 1+4 Slot 6ES7590-0BX00-0AA0 support.industry.siemens.com...
- Seite 2 Einleitung Sicherheitshinweise SIMATIC Produktübersicht S7-1500, S7-1500R/H, ET 200MP Aktiver Rückwandbus ST 1+12 Slot, Montage Aktiver Rückwandbus ST 1+8 Slot, Aktiver Rückwandbus ST 1+4 Slot Bedienen Gerätehandbuch Projektieren Alarm- und Systemmeldungen Technische Daten Maßbilder Ersatzteile/Zubehör Liste der Peripheriemodule 01/2024 A5E46240441-AC...
- Seite 3 Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.
- Seite 4 Inhaltsverzeichnis Einleitung............................Wegweiser Dokumentation S7-1500/ET 200MP..............1.1.1 Informationsklassen S7-1500/ET 200MP................1.1.2 Technische Dokumentation der SIMATIC................Sicherheitshinweise..........................10 Cybersecurity-Hinweise..................... 10 Produktübersicht..........................11 Neue Funktionen......................11 Einsatzgebiet und Funktion....................11 Eigenschaften........................12 Montage............................. Benötigte Profilschiene..................... 15 Bedienen............................. 20 Projektieren............................23 S7-1500H mit aktivem Rückwandbus projektieren............. 23 6.1.1 Projektieren........................
- Seite 5 Entsorgung Ihres Altgeräts wenden Sie sich an einen zertifizierten Entsorgungsbetrieb für Elektronikschrott. Industry Mall Die Industry Mall ist das Katalog- und Bestellsystem der Siemens AG für Automatisierungs- und Antriebslösungen auf Basis von Totally Integrated Automation (TIA) und Totally Integrated Power (TIP).
- Seite 6 Wegweiser Dokumentation S7-1500/ET 200MP 1.1.1 Informationsklassen S7-1500/ET 200MP Die Dokumentation für das Automatisierungssystem SIMATIC S7-1500 und das Dezentrale Peripheriesystem ET 200MP gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit, gezielt auf die gewünschten Inhalte zuzugreifen. Änderungen und Ergänzungen zu den Handbüchern werden in einer Produktinformation dokumentiert.
- Seite 7 Einleitung 1.1 Wegweiser Dokumentation S7-1500/ET 200MP Übergreifende Informationen In den Funktionshandbüchern finden Sie ausführliche Beschreibungen zu übergreifenden Themen rund um die Systeme SIMATIC S7-1500 und ET 200MP. Beispiele: • Funktionshandbuch Diagnose • Funktionshandbuch Kommunikation • Funktionshandbuch Motion Control • Funktionshandbuch Webserver •...
- Seite 8 Dokumentation zur SIMATIC: Industry Online Support International https://support.industry.siemens.com/cs/ww/de/view/109742705 Wo Sie die Übersicht direkt im Siemens Industry Online Support finden und wie Sie den Siemens Industry Online Support auf Ihrem mobilen Endgerät nutzen, zeigen wir Ihnen in einem kurzen Video: Schneller Einstieg in die technische Dokumentation von Automatisierungspro...
- Seite 9 • Handbücher, Kennlinien, Bedienungsanleitungen, Zertifikate • Produktstammdaten Sie finden mySupport im Internet. (https://support.industry.siemens.com/My/ww/de/) Anwendungsbeispiele Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben. Dabei werden Lösungen im Zusammenspiel mehrerer Komponenten im System dargestellt - losgelöst von der Fokussierung auf einzelne Produkte.
- Seite 10 Cybersecurity finden Sie unter (https://www.siemens.com/global/en/products/automation/topic-areas/industrial- cybersecurity.html). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von...
- Seite 11 Produktübersicht Neue Funktionen Änderungen gegenüber der Vorgängerversion Gegenüber der Vorgängerversion enthält das vorliegende Gerätehandbuch folgende Änderung: Der Aktive Rückwandbus ist für S7-1500H einsetzbar. Einsatzgebiet und Funktion Einleitung Der Aktive Rückwandbus dient der Erhöhung der Anlagenverfügbarkeit. Er ist für gelegentliches ziehen und stecken von Peripheriemodulen zur Erweiterung oder im Fehlerfall ausgelegt.
- Seite 12 Produktübersicht 3.3 Eigenschaften • Kontinuierliche Prozesse, die aufgrund der technischen Prozessführung nicht unterbrochen werden dürfen – Halbleiterindustrie – Chemie – Pharma – Batterieherstellung • Applikationen, bei denen der Anlagenbetrieb so lange wie möglich aufrechterhalten werden muss, weil beispielsweise ein Servicetechniker nicht sofort zur Verfügung steht. –...
- Seite 13 Produktübersicht 3.3 Eigenschaften Der Aktive Rückwandbus wird in eine S7-1500 Profilschiene gelegt. Die Profilschiene muss länger sein als der Aktive Rückwandbus. Die Befestigungsschrauben der Profilschiene müssen noch Platz haben. Informationen zur Länge des Aktiven Rückwandbusses erhalten Sie im Kapitel "Benötigte Profilschiene (Seite 15)". Eigenschaften Der Aktive Rückwandbus ist für ET 200MP einsetzbar mit: Bezeichnung...
- Seite 14 Produktübersicht 3.3 Eigenschaften Zubehör Folgendes Zubehör bestellen Sie separat: • Steckplatzschutz • Profilschiene Siehe auch Ersatzteile/Zubehör (Seite 34) Aktiver Rückwandbus ST 1+12 Slot, Aktiver Rückwandbus ST 1+8 Slot, Aktiver Rückwandbus ST 1+4 Slot Gerätehandbuch, 01/2024, A5E46240441-AC...
- Seite 15 Montage Benötigte Profilschiene Benötigte Profilschiene für ET 200MP Die nachfolgende Tabelle und Grafik gibt Ihnen eine Auswahlhilfe für die zum verwendeten Aktiven Rückwandbus passenden Profilschienen. Aktiver Rückwandbus Stationslän Mindestlänge Profilschiene Vorkonfektionierte Pro ge l filschiene (2-m-Schiene zum Selbst ablängen) Aktiver Rückwandbus ST 1+4 175 mm 210 mm bei vormontierten Mo...
- Seite 16 Montage 4.1 Benötigte Profilschiene Benötigte Profilschiene für S7-1500H Die nachfolgende Tabelle und Grafik gibt Ihnen eine Auswahlhilfe für die zum verwendeten Aktiven Rückwandbus passenden Profilschienen. Aktiver Rückwandbus Stationslän Mindestlänge Profilschiene Vorkonfektionierte Pro ge l filschiene (2-m-Schiene zum Selbst ablängen) Aktiver Rückwandbus ST 1+4 350 mm 385 mm bei vormontierten Mo...
- Seite 17 Montage 4.1 Benötigte Profilschiene Aktiven Rückwandbus in die Profilschiene legen und Module montieren Im Folgenden zeigen wir Ihnen, wie Sie den Aktiven Rückwandbus montieren. 1. Kippen Sie den Aktiven Rückwandbus nach vorne und legen Sie diesen schräg in die Profilschiene ein. 2.
- Seite 18 Montage 4.1 Benötigte Profilschiene 7. Hängen Sie das Peripheriemodul in die Profilschiene ein. Ein 25 mm bzw. 35 mm breites Peripheriemodul richten Sie an den Pfeilen aus. Ein 70 mm breites Peripheriemodul überdeckt 2 Steckplätze. 8. Schwenken Sie das Peripheriemodul nach unten, sodass die Kontakte mit dem Aktiven Rückwandbus verbunden sind.
- Seite 19 Montage 4.1 Benötigte Profilschiene Leerplätze HINWEIS Leerplätze Die Leerplätze müssen Sie mit einem Steckplatzschutz versehen. Der Steckplatzschutz dient zur mechanischen Fixierung und dem Schutz der Kontakte. ① Steckplatzschutz Bild 4-4 Aktiver Rückwandbus mit Modulen und Steckplatzschutz bestückt Aktiver Rückwandbus ST 1+12 Slot, Aktiver Rückwandbus ST 1+8 Slot, Aktiver Rückwandbus ST 1+4 Slot Gerätehandbuch, 01/2024, A5E46240441-AC...
- Seite 20 Bedienen Mit dem aktiven Rückwandbus können Sie im laufenden Betrieb folgende Szenarien abdecken: • Peripheriemodule rückwirkungsfrei ziehen und stecken ohne Rückwirkung auf die Station oder dass die CPU in STOP wechselt. • Peripheriemodule in vorher frei gelassene Steckplätze einstecken, ohne dass die CPU in STOP geht.
- Seite 21 Voraussetzungen erfüllt ist: Der Bereich ist nicht mehr explosionsgefährdet oder das Gerät und dessen Steckverbindungen sind stromlos. Siehe Produktinformation Einsatz der Baugruppen/Module im explosionsgefährdeten Bereich Zone 2 (https://support.industry.siemens.com/cs/ww/de/view/19692172). Aktiver Rückwandbus ST 1+12 Slot, Aktiver Rückwandbus ST 1+8 Slot, Aktiver Rückwandbus ST 1+4 Slot Gerätehandbuch, 01/2024, A5E46240441-AC...
- Seite 22 Bedienen Leerplätze von Peripheriemodulen Sie haben einen Aufbau mit Leerplätzen. Sie können im laufenden Betrieb zusätzliche Peripheriemodule stecken. Aktiver Rückwandbus ST 1+12 Slot, Aktiver Rückwandbus ST 1+8 Slot, Aktiver Rückwandbus ST 1+4 Slot Gerätehandbuch, 01/2024, A5E46240441-AC...
- Seite 23 Projektieren S7-1500H mit aktivem Rückwandbus projektieren 6.1.1 Projektieren Voraussetzung Sie benötigen TIA-Portal ab V19. Projektieren Sie projektieren die SIMATIC S7-1500H mit STEP 7 (TIA-Portal). 1. Stecken Sie die S7-1500H auf den Steckplatz 1. 2. Stecken Sie die Peripheriemodule auf die Steckplätze 2 bis 9. –...
- Seite 24 Projektieren 6.1 S7-1500H mit aktivem Rückwandbus projektieren Gerät über Drag&Drop tauschen 1. Öffnen Sie den Hardware-Katalog. 2. Wählen Sie den Ordner "Rack" und navigieren Sie durch die Unterordner zum gewünschten Baugruppenträger. 3. Wählen Sie den gewünschten Baugruppenträger. 4. Ziehen Sie den Baugruppenträger in den Baugruppenträger-Bereich ①...
- Seite 25 Projektieren 6.1 S7-1500H mit aktivem Rückwandbus projektieren ① Baugruppenträger-Bereich ② Baugruppen-Bereich (Steckplätze) HINWEIS Anpassung der Module Wenn Sie Module im Primary Rack ändern, werden diese Anpassungen automatisch im Backup Rack übernommen. Aktiver Rückwandbus ST 1+12 Slot, Aktiver Rückwandbus ST 1+8 Slot, Aktiver Rückwandbus ST 1+4 Slot Gerätehandbuch, 01/2024, A5E46240441-AC...
- Seite 26 Projektieren 6.1 S7-1500H mit aktivem Rückwandbus projektieren HINWEIS Parameter "Vergleich Sollbaugruppe zu Istbaugruppe" Den Parameter "Vergleich Sollbaugruppe zu Istbaugruppe" können Sie bei der CPU und beim aktiven Rückwandbus in STEP 7 einstellen. Sie finden den Parameter beim aktiven Rückwandbus in den allgemeinen Eigenschaften unter "Baugruppenparameter > Allgemein". Beim aktiven Rückwandbus können Sie den eingestellten Parameter für den Anlauf von der CPU übernehmen: •...
- Seite 27 Projektieren 6.2 ET 200MP mit aktivem Rückwandbus projektieren ET 200MP mit aktivem Rückwandbus projektieren 6.2.1 Projektieren Projektieren Sie projektieren das Interfacemodul IM 155-5 PN HF mit STEP 7 oder der Projektiersoftware eines anderen Herstellers. Projektiersoftware STEP 7 (TIA-Portal) GSD-Datei • ab TIA Portal V16 mit HSP0318 •...
- Seite 28 Projektieren 6.2 ET 200MP mit aktivem Rückwandbus projektieren 6.2.2 Konfiguration des aktiven Rückwandbusses im TIA Portal Die Darstellungen und Beschreibungen in diesem Kapitel zeigen die Konfiguration des aktiven Rückwandbusses. Die Darstellung einer Station in der Geräteansicht umfasst 2 Hauptbereiche: ① Baugruppenträger-Bereich ②...
- Seite 29 Projektieren 6.2 ET 200MP mit aktivem Rückwandbus projektieren ① Baugruppenträger-Bereich ② Baugruppen-Bereich (Steckplätze) Hinweis Im Gegensatz zum Einfügen von Baugruppen kann der Austausch eines Baugruppenträgers nicht durch einen Doppelklick auf den Katalogeintrag gestartet werden. Der Grund dafür ist, dass ein Doppelklick nur funktioniert, wenn ein freier und zulässiger Steckplatz zur Verfügung steht.
- Seite 30 Alarm- und Systemmeldungen Ziehen/Stecken-Alarm Jedes Ziehen und Stecken eines projektierten Moduls führt zu einem Ziehen/Stecken-Alarm. Beim Ziehen eines projektierten Moduls im Betriebszustand RUN wird der OB 83 gestartet. Wenn der OB 83 nicht programmiert ist geht die CPU in STOP. Beim Stecken eines Moduls in einen projektierten Steckplatz im Zustand RUN wird der OB 83 gestartet und bei Übereinstimmung des Moduls erfolgt die Parametrierung.
- Seite 31 Technische Daten Aktiven Rückwandbus Die folgende Tabelle zeigt die Technischen Daten mit Stand 07/2020. Ein Datenblatt mit tagesaktuellen Technischen Daten finden Sie im Internet für den Aktiven Rückwandbus ST 1+12 (https://support.industry.siemens.com/cs/de/de/pv/6ES7590-0BL00-0AA0/td?dl=de), den Aktiven Rückwandbus ST 1+8 (https://support.industry.siemens.com/cs/de/de/pv/6ES7590-0BH00-0AA0/td?dl=de) und den Aktiven Rückwandbus ST 1+4 (https://support.industry.siemens.com/cs/de/de/pv/6ES7590-0BD00-0AA0/td?dl=de).
- Seite 32 Technische Daten Artikelnummer 6ES7590-0BL00-0A 6ES7590-0BH00-0 6ES7590-0BD00-0 Hardware-Ausbau Steckplätze • Rastermaß 35 mm; Verwendung von 25 mm breiten Baugruppen möglich • Anzahl Steckplätze – davon für CPU, max. 1; für S7-1500H CPU ab CPU-Firmware V3.1; 0 bis V1.1.0 davon für IM, max.
- Seite 33 Maßbilder Maßbild Aktiver Rückwandbus In diesem Kapitel finden Sie das Maßbild des Aktiven Rückwandbusses montiert auf einer Profilschiene. ① Länge Aktiver Rückwandbus ST 1+12 ② Länge Aktiver Rückwandbus ST 1+8 ③ Länge Aktiver Rückwandbus ST 1+4 Bild 9-1 Maßbild Aktiver Rückwandbus Front- und Seitenansicht Aktiver Rückwandbus ST 1+12 Slot, Aktiver Rückwandbus ST 1+8 Slot, Aktiver Rückwandbus ST 1+4 Slot Gerätehandbuch, 01/2024, A5E46240441-AC...
- Seite 34 Ersatzteile/Zubehör Ersatzteilkompatibilität Im Ersatzteilfall können Sie den Aktiven Rückwandbus ST 1+8 Slot ersetzen durch: • Aktiven Rückwandbus ST 1+12 Slot Im Ersatzteilfall können Sie den Aktiven Rückwandbus ST 1+4 Slot ersetzen durch: • Aktiven Rückwandbus ST 1+8 Slot • Aktiven Rückwandbus ST 1+12 Slot Zubehör für den Aktiven Rückwandbus Tabelle 10-1 Zubehör Bezeichnung...
- Seite 35 Liste der Peripheriemodule Liste der Peripheriemodule S7-1500H Liste der H-CPUs Die folgende Tabelle enthält die H-CPUs und ab welcher HW- und FW-Stand sie für den aktiven Rückwandbus einsetzbar sind. Bezeichnung Artikelnummer ab Hardware-Funktionsstand ab Firmware-Version CPU 1517H-3 PN 6ES7517-3HP00-0AB0 FS01 V3.1 CPU 1518HF-4 PN 6ES7518-4JP00-0AB0...
- Seite 36 Liste der Peripheriemodule A.2 Liste der Peripheriemodule ET 200MP Liste der Peripheriemodule ET 200MP Liste der Interfacemodule Die folgende Tabelle enthält die IM 155-5 PN und ab welcher HW- und FW-Stand sie einsetzbar ist. Bezeichnung Artikelnummer ab Hardware-Funktionsstand ab Firmware-Version IM 155-5 PN HF 6ES7155-5AA00-0AC0 FS01...
- Seite 37 Liste der Peripheriemodule A.2 Liste der Peripheriemodule ET 200MP Bezeichnung Artikelnummer ab Hardware-Funktionsstand ab Firmware-Version AI 4xU/I/RTD/TC ST 6ES7531-7QD00-0AB0 FS01 V1.0.0 AI 8xU/I HS 6ES7531-7NF10-0AB0 FS01 V1.0.1 AI 8xU/I HF 6ES7531-7NF00-0AB0 FS01 V1.0.0 AQ 2xU/I ST 6ES7532-5NB00-0AB0 FS01 V1.0.0 AQ 4xU/I ST 6ES7532-5HD00-0AB0 FS02 V2.0.0...
