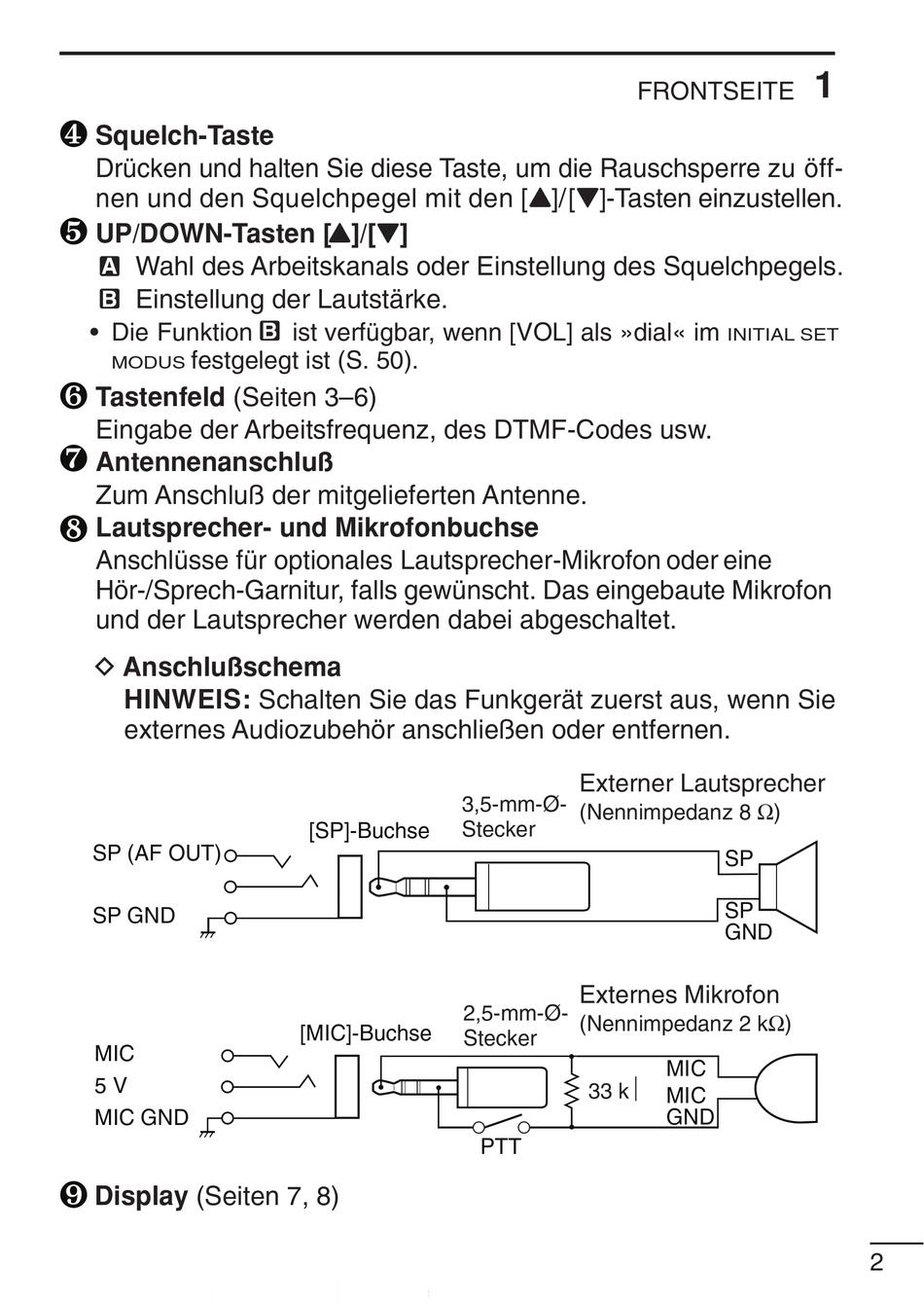

❹
Squelch-Taste
Drücken und halten Sie diese Taste, um die Rauschsperre zu öff-
nen und den Squelchpegel mit den [Y]/[Z]-Tasten einzustellen.
❺
UP/DOWN-Tasten [Y]/[Z]
;
Wahl des Arbeitskanals oder Einstellung des Squelchpegels.
<
Einstellung der Lautstärke.
• Die Funktion < ist verfügbar, wenn [VOL] als »dial« im
festgelegt ist (S. 50).
MODUS
❻
Tastenfeld (Seiten 3–6)
Eingabe der Arbeitsfrequenz, des DTMF-Codes usw.
❼
Antennenanschluß
Zum Anschluß der mitgelieferten Antenne.
❽
Lautsprecher- und Mikrofonbuchse
Anschlüsse für optionales Lautsprecher-Mikrofon oder eine
Hör-/Sprech-Garnitur, falls gewünscht. Das eingebaute Mikrofon
und der Lautsprecher werden dabei abgeschaltet.
D Anschlußschema
HINWEIS: Schalten Sie das Funkgerät zuerst aus, wenn Sie
externes Audiozubehör anschließen oder entfernen.
SP (AF OUT)
SP GND
MIC
5 V
MIC GND
❾
Display (Seiten 7, 8)
3,5-mm-Ø-
Stecker
[SP]-Buchse
2,5-mm-Ø-
[MIC]-Buchse
Stecker
FRONTSEITE
Externer Lautsprecher
(Nennimpedanz 8 Ω)
Externes Mikrofon
(Nennimpedanz 2 kΩ)
33 k
PTT
1
INITIAL SET
SP
SP
GND
MIC
MIC
GND
2
