Hinweis
Verwendung der Hebeösen
Der 1FL609❑-Motor (90 mm Achshöhe) ist mit zwei M8-Schraubenbohrungen versehen, in die zwei Hebeösen
eingeschraubt werden können. Heben Sie den 1FL609❑-Motor nur an den Hebeösen an.
Eingeschraubte Hebeösen müssen nach der Montage entweder festgezogen oder entfernt werden.

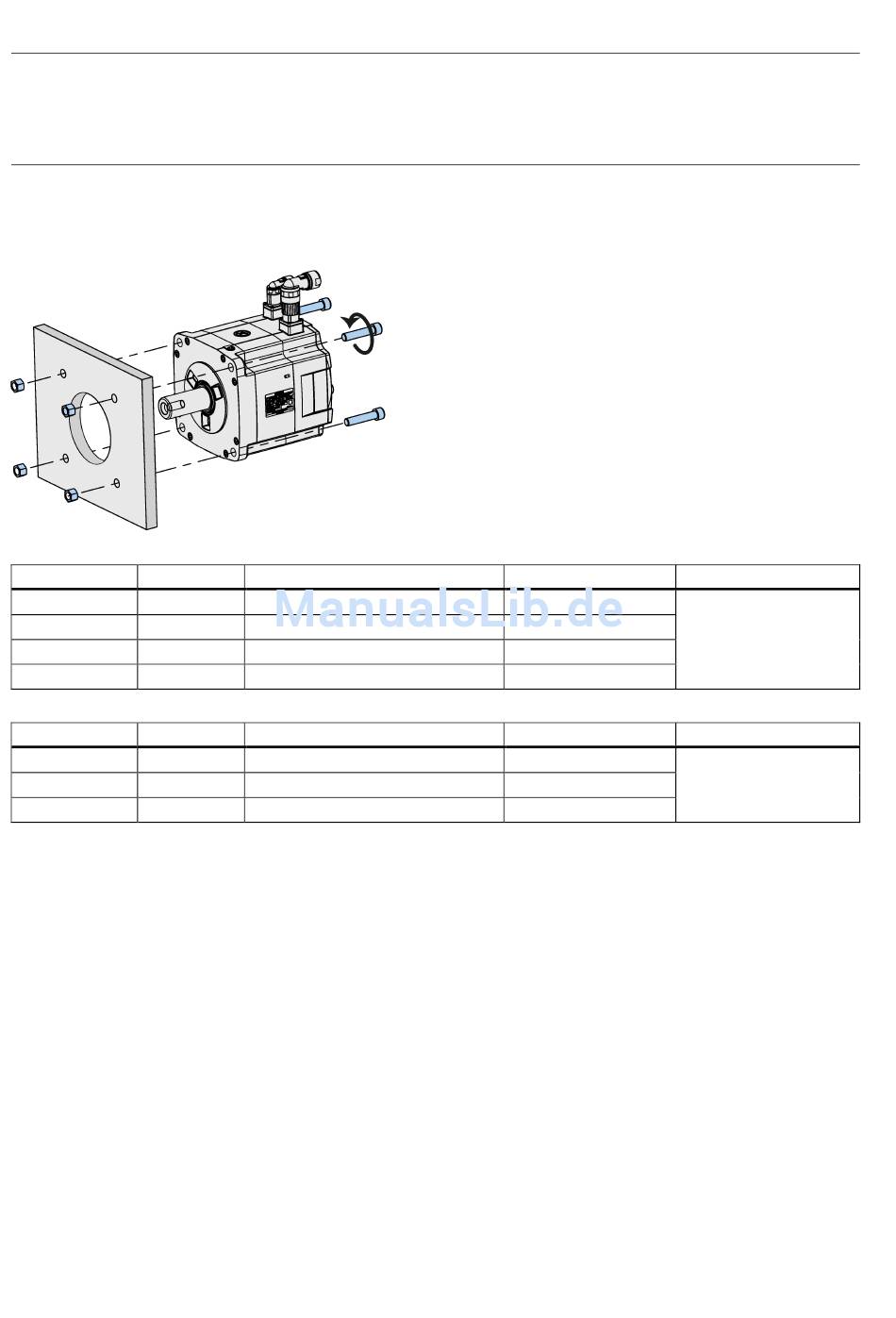

Um eine bessere Entwärmung sicherzustellen, montieren Sie einen Flansch zwischen der Maschine und dem Motor. Sie
können den Motor wie im folgenden Bild gezeigt mit 4 Schrauben auf den Flansch montieren.
Die Spezifikationen für die Schrauben und den Flansch sind wie folgt:
SIMOTICS S-1FL6-Servomotoren mit geringem Trägheitsmoment
Motor Schraube
1FL602❑ 2 x M4
1FL603❑ 4 x M5
1FL604❑ 4 x M6
1FL605❑ 4 x M8
SIMOTICS S-1FL6-Servomotoren mit hohem Trägheitsmoment
Motor Schraube
1FL604❑ 4 x M6
1FL606❑ 4 x M8
1FL609❑ 4 x M12
4 Anschließen
4.1

Systemanschluss

Die folgenden Abbildungen zeigen die Beispiele für den Anschluss des SINAMICS V90 PN-Servosystems:
36
Empfohlene Flanschweite
120 x 100 x 40 (mm)
120 x 100 x 40 (mm)
120 x 100 x 40 (mm)
120 x 100 x 40 (mm)
Empfohlene Flanschweite
270 x 270 x 10 (mm)
390 x 390 x 15 (mm)
420 x 420 x 20 (mm)
Anzugsdrehmoment
2,4 Nm
4,7 Nm
8 Nm
20 Nm
Anzugsdrehmoment
8 Nm
20 Nm
85 Nm
Flanschmaterial
Aluminiumlegierung
Flanschmaterial
Aluminiumlegierung
