Wenn falsche Werte eingegeben wurden, wird eine Fehlermeldung mit dem Wortlaut "Datenzeile *
ungültig" angezeigt. Diese Meldung wird eingeblendet, wenn Sie unten im Bildschirm die Schaltfläche
mit dem Häkchen auswählen. In der Fehlermeldung wird angegeben, welche Zeile fehlerhaft ist. Die
Tabelle kann mehrere Fehler enthalten. In diesem Fall wird für jede fehlerhafte Zeile eine
Fehlermeldung angezeigt. Die Fehler in der Tabelle werden nacheinander von oben nach unten
abgearbeitet, bis alle Fehler beseitigt sind.
Abbildung 4.3
erforderlichen Werte in technischen Einheiten (Y), die in die Linearisierungstabelle
eingegeben wurden. Für dieses Beispiel wird die folgende Kurve erstellt:
Die einzelnen Punkte werden durch eine Gerade verbunden (durchgehende rote Linie in
Abbildung
weitere Datenpunkte in die Linearisierungstabelle ein.
Die hier eingerichteten Linearisierungstabellen können anschließend im
"Analogeingang"" auf Seite 55
Wenn der gesamte Eingangsbereich größer als der in den Linearisierungstabellen
verwendete Bereich ist, folgt das Signal der Steigung, die durch die letzten beiden Werte
vorgegeben ist. Beispiel: Wenn bei einem Bereich von -50 bis +50 V die
Linearisierungstabelle 0 bis 10 V verwendet wird, sieht das Signal wie in
Wenn der Analogeingang auf Millivolt gesetzt wurde und der Bereich größer gleich 1000 mV
ist, sollten die X-Werte der Linearisierungstabelle in Volt angegeben werden.
43-TV-25-35-DE Ausg. 11 GLO Juli 2010
A5E01001785D-11

Meldung bei Datenfehlern

Beispiele für Linearisierungstabellen
zeigt ein Beispiel für eine Reihe nicht linearer Signaleingänge (X) und die

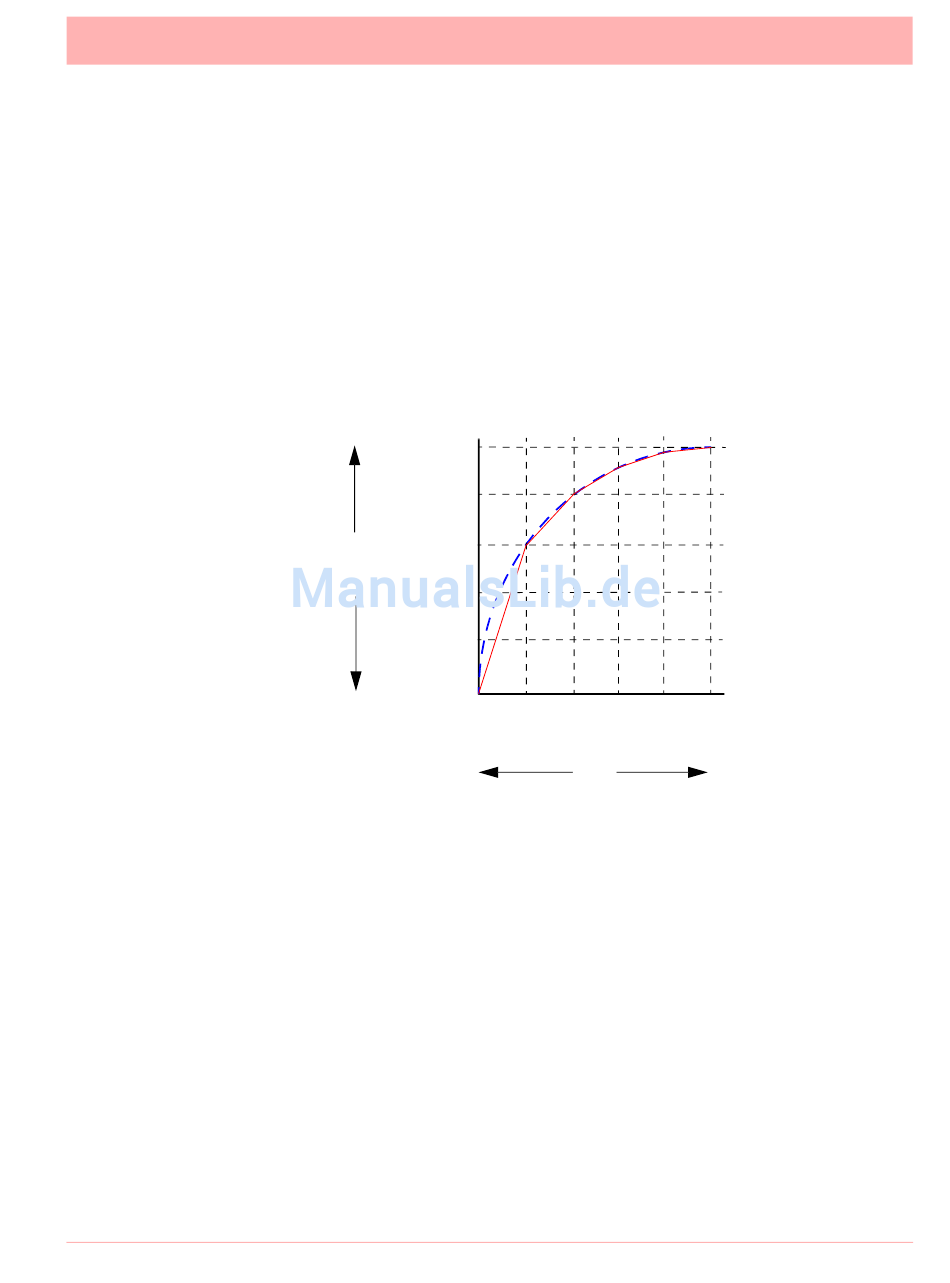

Abbildung 4.3 Beispiel eines nicht linearen Eingangssignals, 0 bis 10 V
