Einbau

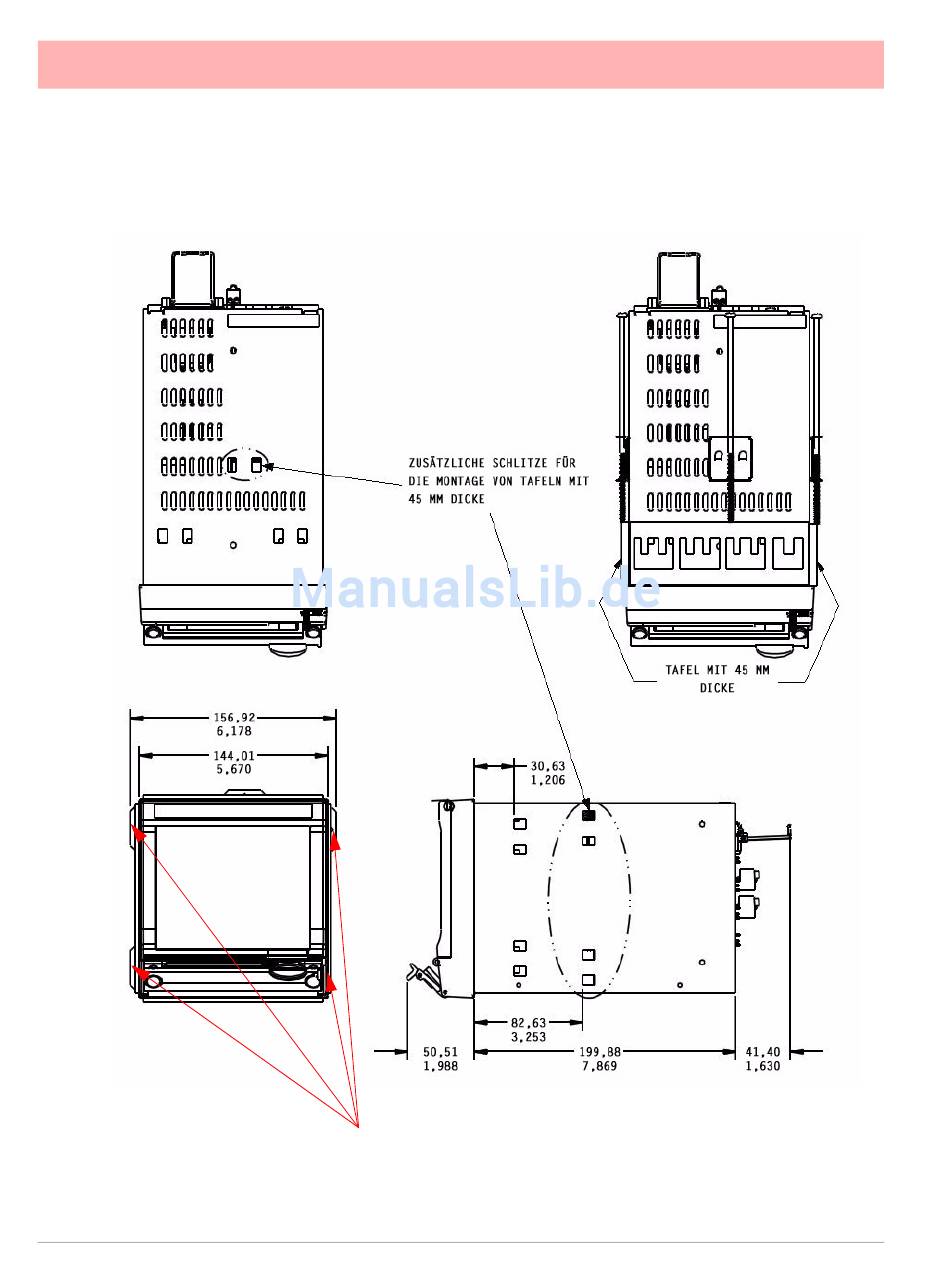

SIREC D300 – Abmessungen
Abbildung 2.3 Dimensionen und Befestigungsnuten des SIREC D300-Rekorders
(inklusive Tafelstärke von 45 mm)
4 Montageklemmen für Tafelstärke von 2 bis 20 mm. Befestigen Sie bei Standardgeräten
zwei Klemmen auf gegenüberliegenden Seiten – entweder oben und unten oder links und
rechts. Rekorder nach NEMA 4X erfordern die Befestigung aller vier Montageklemmen.
8
43-TV-25-35-DE Ausg. 11 GLO Juli 2010
A5E01001785D-11
