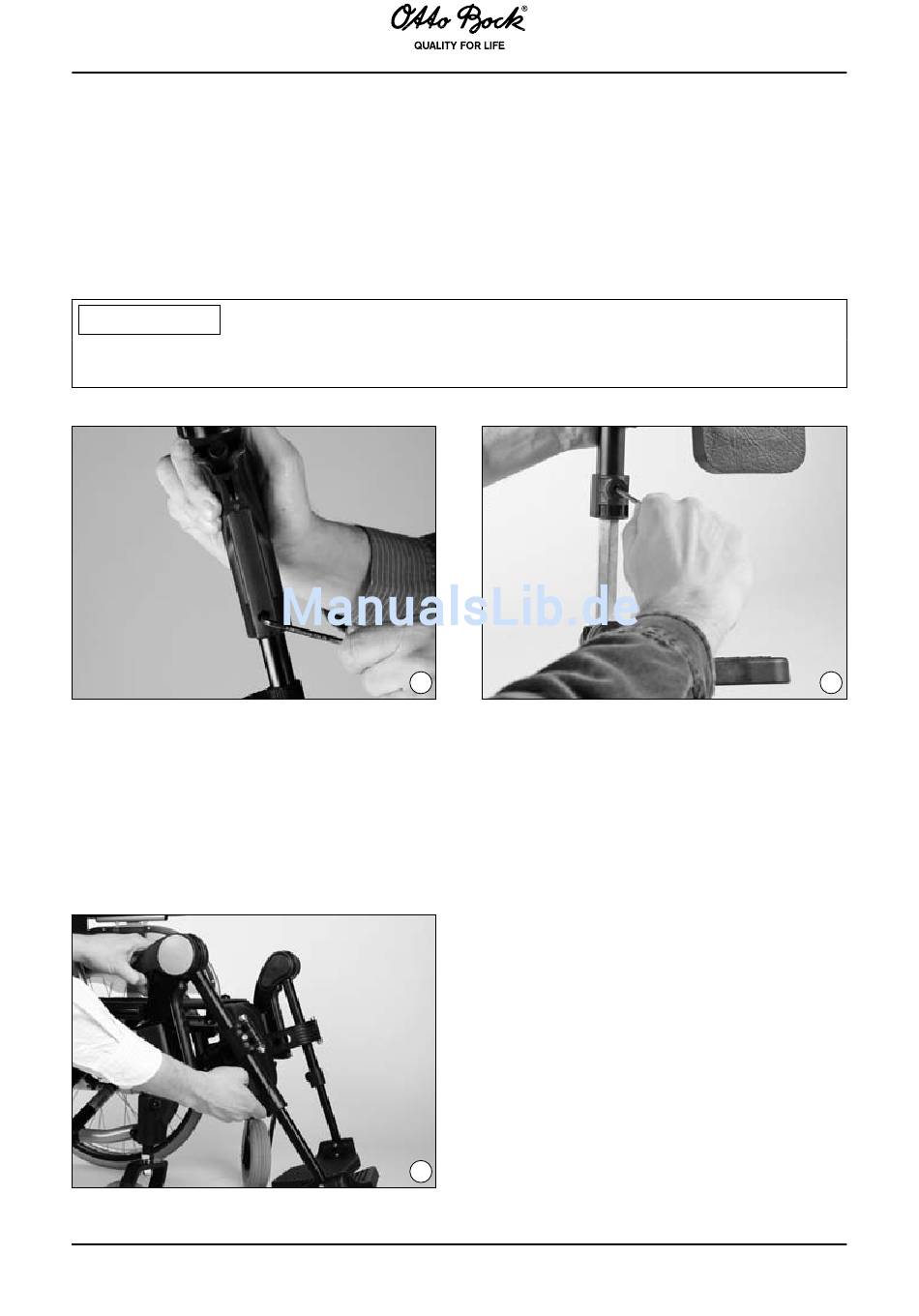

6.8 Einstellen der Unterschenkellänge (Abb� 50/51)
Durch Lösen des Gewindestiftes lässt sich die Fußauflage Ihrer eigenen Unterschenkellän-
ge und der Dicke des von Ihnen verwendeten Sitzkissens anpassen (Fußraste Standard =
Abb. 50; hochschwenkbare Fußraste = Abb. 51).
Achten Sie bei der Verstellung darauf, dass der Fußbrettbügel mindestens 40 mm in das
Schwenksegment eingeschoben wird. Es befindet sich eine Markierung am Fußbrettbügel, die
auch anzeigt, wie weit der Bügel bei Montage mindestens eingeschoben werden muss.
INfORMATION
Achten Sie bei allen Verstellungen darauf, den Gewindestift mit einem Anzugsmoment von 6 Nm an-
zuziehen.
6.9 Winkelverstellung der hochschwenkbaren Fußraste (Abb� 52)
Für die Winkelverstellung drehen Sie den Auslösehebel bis zum Anschlag.
Stützen Sie dabei den Fußrastenbügel und stellen Sie den gewünschten Winkel ein. Lassen Sie
im Anschluss den Auslösehebel vorsichtig zurückdrehen. In der nächsten freien Position rastet
die Fußraste selbsttätig ein.
50
52
51
29
