6.3 Einstellung Radsturz – nur Start M5 Comfort (Abb� 41–44)
Die Antriebsradadapter des Start M5 Comfort ermöglichen unterschiedliche Schrägstellungen
der Antriebsräder (0° und 2,5°). Je größer der negative Sturz der Antriebsräder ist, umso wen-
diger und drehfreudiger wird der Rollstuhl (Abb. 41).
Der Antriebsradadapter selbst gibt aufgrund der Anordnung der keilförmigen Sturzscheiben
einen Radsturz von 0° oder 2,5° vor. Eine Änderung kann durch Drehung der montierten Sturz-
scheiben erreicht werden. Hierzu gehen Sie wie folgt vor:
Demontieren Sie zuerst die Muttern am Antriebsradfitting.
Einstellung von 0° Antriebsradsturz: Entnehmen Sie ggf. die Sturzscheibe von der Innenseite
des Antriebsradadapters und legen Sie diese so gegen die Scheibe auf der Außenseite des
Adapters, dass jeweils die schwächere Seite einer Scheibe an der stärkeren Seite der anderen
Scheibe anliegt (Abb. 42).

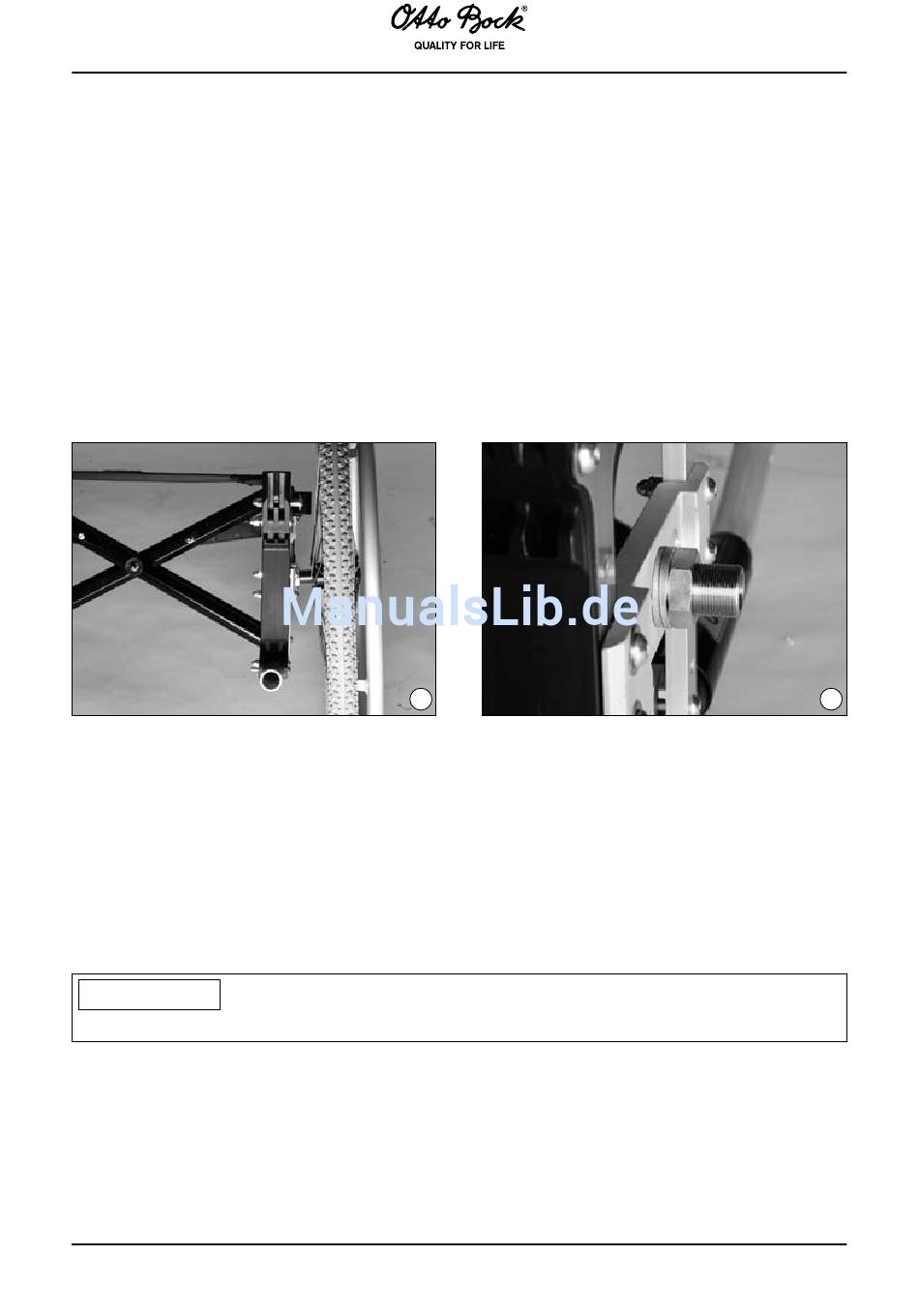

41 42
Einstellung von 2,5° Antriebsradsturz: Positionieren Sie die Sturzscheibe mit der schwächeren
Seite nach oben in die gewünschte Rastposition (Abb. 43) an der Außenseite des Antriebsrad-
adapters. Positionieren Sie die zweite Sturzscheibe mit der stärkeren Seite nach oben in die
entsprechende Rastposition an der Innenseite des Antriebsradadapters.
Weiteres Vorgehen: Ziehen Sie, nachdem Sie die Sicherungsscheibe von innen angelegt haben
(Abb. 44, Pfeil), die Muttern am Antriebsradfitting leicht an. Prüfen Sie den Antriebsradabstand
zum Seitenteil. Dieser kann durch Verdrehen des Fittings eingestellt werden.
Zum Abschluss werden die Muttern des Antriebsradfittings angezogen.
INfORMATION
Beachten Sie die Werte, wie unter Kap. 6.1 angegeben.
