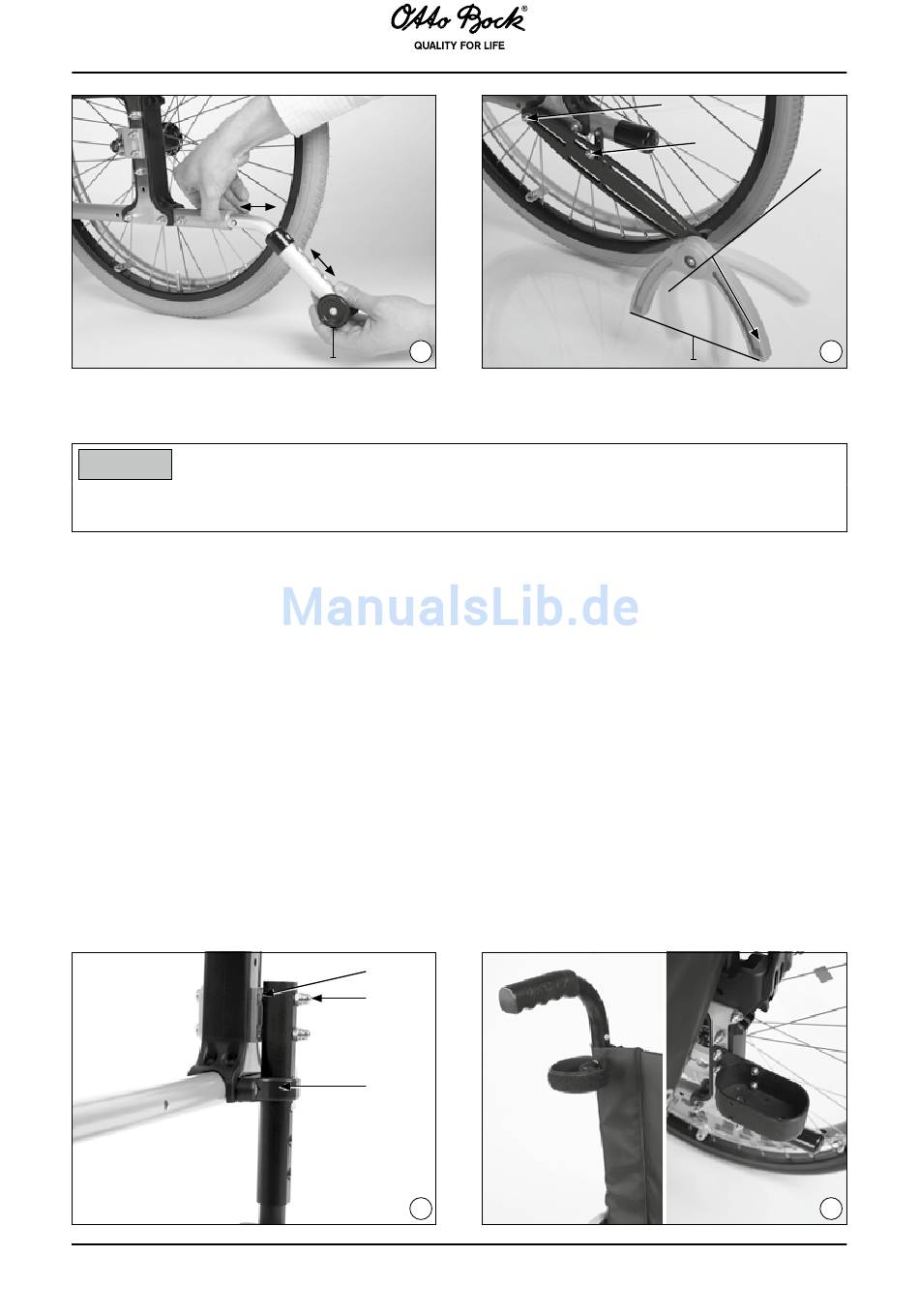

5.3 Transitrollen (Abb� 19)
HINWEIS
Bitte beachten Sie, dass bei abgenommenen Antriebsrädern die Kniehebelbremsen außer Funktion
gesetzt sind!
Bei abgenommenen Antriebsrädern bleibt der Rollstuhl als Schiebestuhl einsatzfähig und er-
möglicht das Durchfahren schmaler Durchgänge (z. B. enge Tür im Bad, Gang im Flugzeug).
Die Montage erfolgt am Antriebsradadapter. Entnehmen Sie dazu nacheinander die Befesti-
gungsschrauben der Antriebsradadapter, ersetzen Sie diese durch die mitgelieferten längeren
Linsenschrauben M6x80 und verschrauben Sie diese mit den mitgelieferten Sechskantmuttern
(Abb. 19, Pos. A). Das richtige Anzugsmoment der Verschraubung beträgt 10 Nm.
Stecken Sie nun die Transitrollen und die mitgelieferten Distanzhülsen auf die überstehenden
Schraubenden auf und sichern Sie die Transitrollen mit den mitgelieferten Hutmuttern (Abb. 19,
Pos B).
Verschrauben Sie zum Abschluss die Kunststoffbügel mit der Zentraleinheit (Abb. 19, Pos C).
Nutzen Sie dabei die beigelegten Hutmuttern/Distanzscheiben.
5.4 Stockhalter mit Klettschlaufe (Abb� 20)
Er ermöglicht die Mitnahme von Gehhilfen am Rollstuhl.
