HINWEIS:
Um die Sicherheit des Patienten zu gewährleisten, müssen sämtliche Adern am
Patienten angebracht werden.
Bringen Sie bei 5-adrigen Kabeln eine der V-Elektroden an einer der im Folgenden aufgeführten
Stellen an:
■ V1 Im 4. Interkostalraum am rechten Brustbeinrand.
■ V2 Im 4. Interkostalraum am linken Brustbeinrand.
■ V3 In der Mitte zwischen den V2- und V4-Elektroden.
■ V4 Im 5. Interkostalraum auf der linken Schlüsselbeinlinie.
■ V5 Auf der linken vorderen Axillarlinie, horizontal zur V4-Elektrode.
■ V6 Auf der linken mittleren Axillarlinie, horizontal zur V4-Elektrode.
■ V3R-V6R Auf der rechten Seite der Brust, entsprechend den Positionen auf der linken
Seite.
■ VE Über dem Schwertfortsatz.
■ V7 Im 5. Interkostalraum auf der linken hinteren Axillarlinie des Rückens.
■ V7R Im 5. Interkostalraum auf der rechten hinteren Axillarlinie des Rückens.

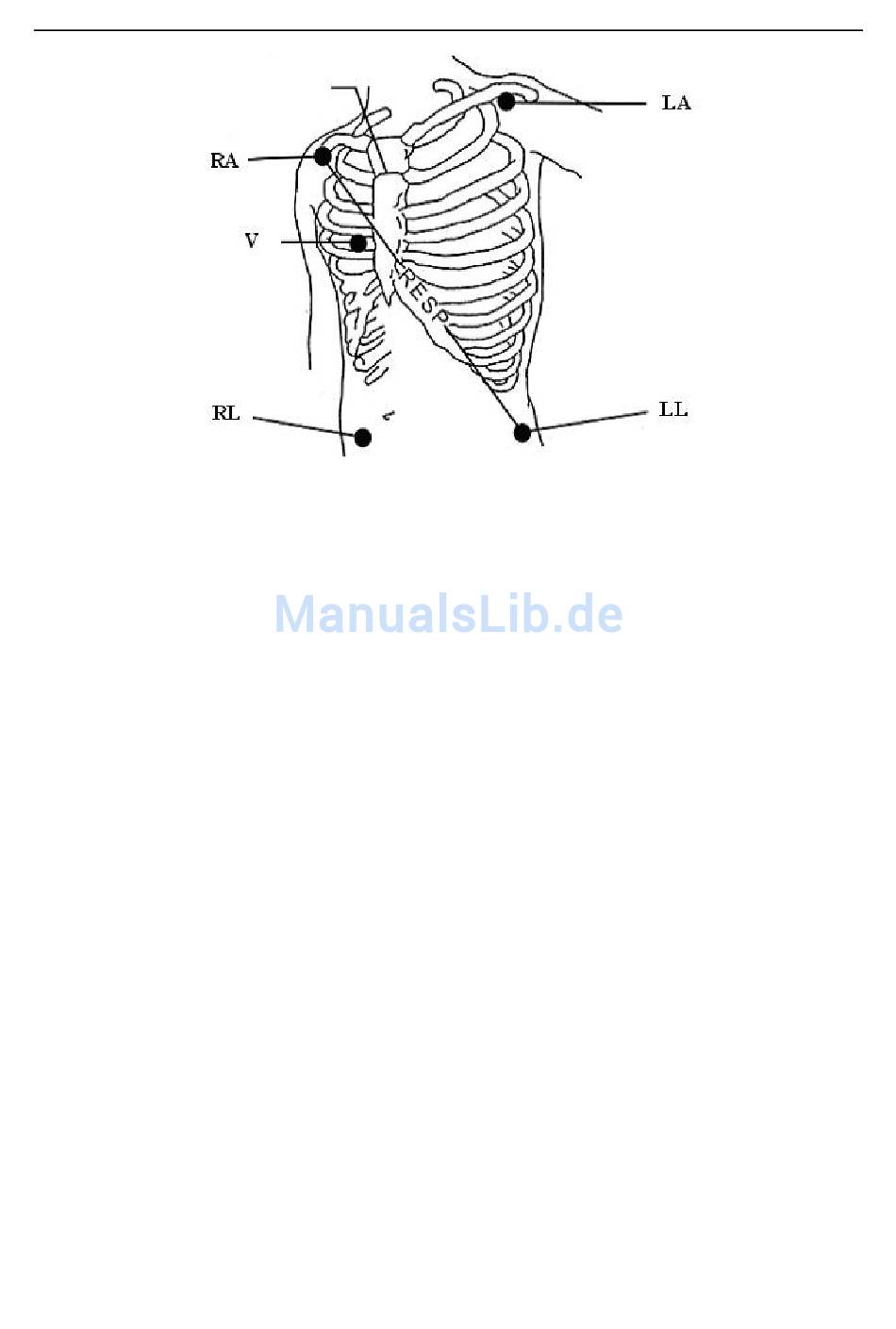

Lewis
Platzierung der Elektrode bei 5-adrigen Kabeln
- 61 -
EKG-Überwachung
