Inhaltszusammenfassung für Taurus TF-POWERRACK

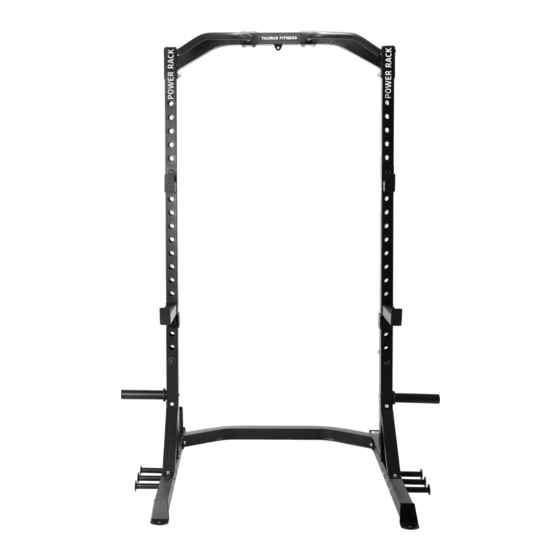

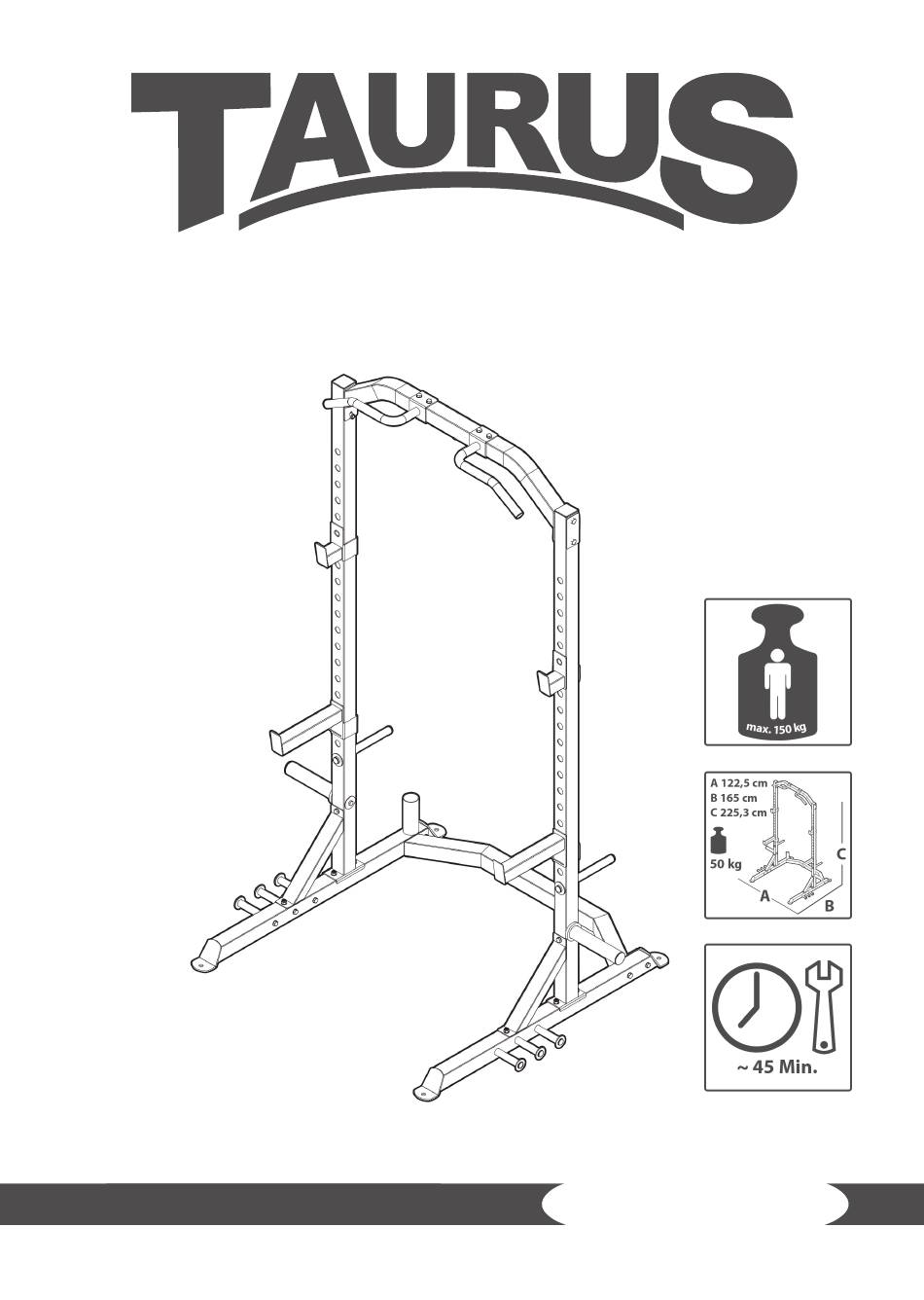

- Seite 1 Montage- und Bedienungsanleitung TFPOWERRACK01.02 Taurus Power Rack TF-POWERRACK...
- Seite 2 Power Rack...
-
Seite 3: Sicherheitshinweise
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben, der Marke die Sportlerherzen höher schlagen lässt. Taurus bietet eine breite Palette an (Heim-)Fitnessge- räten wie beispielsweise Ellipsentrainer, Ergometer, Laufbänder und Kraftstationen an. Taurus-Geräte sind die optimalen Geräte für alle, die zu Hause trainieren wollen, unabhängig von Ihren Zielen und... -
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINE INFORMATIONEN 1.1 Technische Daten 1.2 Persönliche Sicherheit 1.3 Aufstellort MONTAGEHINWEISE, WARTUNG UND PFLEGE 2.1 Allgemeine Hinweise 2.2 Störungen und Fehlerdiagnose 2.3 Wartungs- und Inspektionskalender MONTAGE 3.1 Packungsinhalt 3.2 Montageanleitung GARANTIEINFORMATIONEN ENTSORGUNG ZUBEHÖRBESTELLUNG ERSATZTEILBESTELLUNG 7.1 Service-Hotline 7.2 Seriennummer und Modellbezeichnung 7.3 Teileliste 7.2 Explosionszeichnung Power Rack... -
Seite 5: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten Gewicht und Maße: Artikelgewicht (brutto, inkl. Verpackung): 52 kg Verpackungsmaß (L x B x H): Paket 1/2 - 217 cm x 19,5 cm x 7 cm Paket 2/2 - 128 cm x 38 cm x 17 cm Aufstellmaß... -
Seite 6: Persönliche Sicherheit
Persönliche Sicherheit Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroffen hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben. -
Seite 7: Aufstellort
Aufstellort Das Gerät kann nur in einem Gebäude, in ausreichend temperierten und trockenen Räumen (Um- gebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig. Lagern Sie das Gerät nur in Umgebungen mit einer Umgebungstemperatur zwischen 5°C und 45°C. -
Seite 8: Montagehinweise, Wartung Und Pflege
Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wen- den Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung sollte das Gerät nicht weiter benutzt werden. Vewenden Sie im Bedarfsfall nur original Taurus-Ersatzteile. Kontrollieren Sie einmal im Monat den Festsitz aller Schraubenverbindungen. -
Seite 9: Störungen Und Fehlerdiagnose
Störungen und Fehlerdiagnose Das Gerät durchläuft in der Produktion regelmäßig Qualitätskontrollen. Dennoch können Störungen oder Fehlfunktionen am Gerät auftreten. Häufig sind Einzelteile für diese Störungen verantwortlich, ein Austausch ist meist ausreichend. Die häufigsten Fehler und deren Behebung entnehmen Sie bitte aus folgender Übersicht. -
Seite 10: Montage
MONTAGE Wir empfehlen Ihnen, die Schrauben und Bolzen zunächst nicht ganz festzuziehen, um den Aufbau des Trainingsgerätes zu erleichtern. Vergewissern Sie sich jedoch, dass Sie nach dem Aufbau alle Schrauben und Bolzen fest an- ziehen. Packungsinhalt Der Packungsinhalt besteht aus den in der Abbildung dargestellten Teilen. Sollte ein abgebildetes Teil fehlen, wenden Sie sich an den Vertragspartner. - Seite 11 Schrauben-Sets No. 17 No. 18 No. 19 (M10x80mm) Hex Bolt x 6pcs (M10x85mm) Hex Bolt x 4pcs (M10x20mm) Hex Bolt x 8pcs No. 20 No. 21 No. 22 (M12x85mm) Hex Bolt x 4pcs (M10) Washer x 30pcs (M10) Locknut x 16pcs No.
-
Seite 12: Montageanleitung
Montageanleitung Sehen Sie sich vor dem Aufbau alle dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. Schritt 1: 1. Befestigen Sie 2 Streben (4) am linken und rechten Rahmen (2 & 3) mit 4 Verbindungsschrauben (27), 4 Unterlegscheiben (21) &... - Seite 13 Schritt 2: 1. Befestigen Sie den linken und rechten Handgriff (12 & 13) an der oberen Quer- strebe (5) mit 4 Schrauben (18), 8 Unter- legscheiben (21) und 4 Muttern (22). Schritt 3: 1. Befestigen Sie den oberen Querrahmen (5) an jeder Strebe (4) mit der Verbin- dungsplatte (15) mit 4 Schrauben (20), 8 Unterlegscheiben (23) und 4 Muttern (24).
- Seite 14 Schritt 4: 1. Befestigen Sie je eine Gewichtshalterung A (7) an je einer Strebe (4) mit 1 Schraube (19) und 1 großen Unterlegscheibe (25). 2. Schieben Sie je einen Gummiring (26) auf jede Gewichtshalterung (7). 3. Befestigen Sie je eine Halterung (14) am linken und rechten Rahmen (2 & 3) mit 3 Schrauben (19) und Unterlegscheiben (21).
-
Seite 15: Garantieinformationen
GARANTIEINFORMATIONEN Trainingsgeräte von Taurus unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauf- tes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. -
Seite 16: Garantiebedingungen
Garantie-Service Während der Garantiezeit werden Geräte, die aufgrund von Material- oder Fabrikationsfehlern Defek- te aufweisen, nach unserer Wahl repariert oder ersetzt. Ausgetauschte Geräte oder Teile von Geräten gehen in unser Eigentum über. Die Garantieleistungen bewirken weder eine Verlängerung der Ga- rantiezeit, noch setzen sie eine neue Garantie in Gang. -
Seite 17: Entsorgung
Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wie- derverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze der Umwelt. ZUBEHÖRBESTELLUNG Taurus Bauchgurte AB-Straps ArtNr. TB-9510 Body Attack Klimmzug-Dip-Gürte ArtNr. BA-700... -
Seite 18: Ersatzteilbestellung
9:00 - 18:00 10:00 - 17:00 Seriennummer und Modellbezeichnung Machen Sie die Seriennummer vor dem Aufbau Ihres Gerätes auf dem weißen Aufkleber ausfindig und tragen Sie sie in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Modellbezeichnung: Taurus Power Rack Power Rack... -
Seite 19: Teileliste
Teileliste Bezeichnung (ENG) Anz. Below Crossing Frame Left Base Frame Right Base Frame Upright Top Crossing Frame Support Frame Plate Rod A Small Left Holder Small Right Holder Big Left Holder Big Right Holder Left Holder Bar Right Holder Bar Connection Plate Plate Rod B Hex Bolt (M10x80mm) -
Seite 20: Explosionszeichnung
Explosionszeichnung 2 or 3 GROUND Power Rack... -
Seite 21: Haftungsausschluss
HAFTUNGSAUSSCHLUSS ©2011 TAURUS ist eine eingetragene Marke der Firma Sport-Tiedje GmbH. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung von Sport-Tiedje ist untersagt. Produkt und Handbuch können geändert werden. Die technischen Daten können ohne Vorankündigung geändert werden. - Seite 22 Notizen Power Rack...
- Seite 24 Taurus Power Rack...
